Что такое “рабочая зона” телескопического погрузчика? Практическое руководство по безопасной эксплуатации

Я никогда не забуду, как оператор телескопического погрузчика в Великобритании чесал голову, глядя на машину весом "4000 кг", которая при полном вылете стрелы не могла поднять больше, чем поддон с кирпичами. Этот момент стал отражением распространенного заблуждения — даже среди опытных бригад — о том, что на самом деле могут делать эти машины и где.

Рабочая зона телескопического погрузчика — это трехмерная область, в которой груз может быть безопасно размещен для данной конфигурации, определяемой высотой подъема, вылетом вперед и допустимой грузоподъемностью, как показано на таблице нагрузок OEM. Рабочая зона зависит от навесного оборудования и центра тяжести груза, поэтому перед подъемом операторы должны сопоставить предполагаемую точку подъема с правильной таблицей и зоной.

Что такое рабочая зона телескопического погрузчика?

Рабочая зона телескопического погрузчика представляет собой трехмерное пространство, определяемое максимальной высотой стрелы, вылетом вперед и номинальная мощность¹, как показано в таблице нагрузок производителя. Этот “пузырь” отмечает все безопасные положения размещения груза, а области за его пределами считаются небезопасными или ‘мертвыми зонами’.’

Самая большая ошибка, которую я вижу, — это предположение, что “максимальные” показатели телескопического погрузчика говорят о всем. На самом деле всегда нужно задавать вопрос: “Может ли эта машина безопасно доставить груз именно туда, куда я хочу?” Именно в этом и заключается рабочая зона. На реальных строительных площадках — от высотных проектов в Дубае до сельских районов Кении — операторы не просто поднимают грузы вверх и вниз. Им нужен радиус действия: над строительными лесами, в окно третьего этажа, мимо припаркованных грузовиков. Рабочая зона — это полная трехмерная граница, в пределах которой телескопический погрузчик может безопасно разместить груз, учитывая как высоту, так и радиус действия вперед, а не только одно из этих двух параметров.

Я работал с подрядчиком в Казахстане, который приобрел телескопический погрузчик класса 4 тонны, ожидая, что он будет поднимать грузы, близкие к его номинальной грузоподъемности, на большом расстоянии. Когда мы изучили таблицу нагрузок — предоставленную производителем справочную информацию по всем безопасным положениям подъема — допустимая нагрузка на расстоянии около 12 метров оказалась гораздо ниже ожидаемой.

Причина проста: по мере удлинения стрелы стабильность вперед уменьшается, поскольку момент нагрузки на переднюю ось (основную ось опрокидывания) быстро увеличивается. Производители рассчитывают каждую точку в пределах рабочей зоны при определенных условиях, таких как правильная настройка машины, прочная опорная поверхность, указанное навесное оборудование и определенная центр нагрузки²—и таблица нагрузок отражает эти ограничения. Многие неприятные сюрпризы на строительной площадке начинаются с того, что люди полагаются на номинальную грузоподъемность, а не на таблицу.

Хорошая таблица нагрузок OEM обычно показывает высоту подъема по вертикальной оси и вылет по горизонтальной оси, причем вылет измеряется от передней поверхности переднего колеса до центра нагрузки для используемого навесного оборудования. Допустимая грузоподъемность затем указывается кривыми, таблицами или заштрихованными зонами. Любое положение за пределами диаграммы находится за пределами диапазона эксплуатации, утвержденного производителем, даже если стрела физически может его достичь. Перед подъемом проверьте фактический вес груза, планируемую высоту, вылет и навесное оборудование по правильной таблице нагрузок, а не по общим “максимальным” характеристикам.

Ключевой вывод: Понимание рабочей зоны телескопического погрузчика, представленной в таблицах нагрузок для конкретной модели, имеет важное значение для обеспечения безопасной укладки груза на любой заданной высоте и в любом радиусе действия. Всегда сверяйтесь с рабочей зоной, чтобы убедиться, что как предполагаемое положение, так и вес груза находятся в пределах допустимых производителем ограничений по устойчивости.

Как таблицы нагрузки телескопических погрузчиков определяют грузоподъемность?

Таблицы грузоподъемности телескопических погрузчиков иллюстрируют реальную рабочую зону, отображая номинальную грузоподъемность для каждой высоты подъема и вылета стрелы. Грузоподъемность резко падает по мере выдвижения стрелы и увеличения высоты подъема из-за смещения центра тяжести груза. Для каждого навесного оборудования имеется своя таблица. Работа за пределами указанных ограничений создает риск нестабильности и должна быть исключена.

Позвольте поделиться важной информацией о чтении таблиц нагрузок телескопических погрузчиков — эти таблицы предназначены не только для операторов; они являются ключом к безопасности вашей работы. Слишком часто я видел, как покупатели сосредотачивались на номинальной грузоподъемности машины в "4 тонны" и на этом останавливались, не понимая, что эта цифра верна только в идеальных условиях — при втянутой стреле, ровной поверхности и установленном указанном навесном оборудовании. Как только вы поднимаете стрелу или выдвигаете ее вперед, грузоподъемность падает, иногда вдвое или даже больше. Таблица грузоподъемности наглядно показывает это: высота сбоку, вылет вперед внизу, допустимая грузоподъемность отмечена на каждом пересечении.

В прошлом месяце на строительной площадке в Казахстане возникла проблема: 3,5-тонный телескопический погрузчик должен был поднять 2500 кг на балкон, работая почти на полном вылете. Согласно таблице нагрузок, максимальная грузоподъемность в этом положении составляла чуть более 1200 кг — и то при условии, что поверхность земли ровная. Для завершения работы пришлось привлечь вторую, более компактную машину, что привело к потере драгоценного времени и превышению бюджета. Именно для предотвращения подобных ситуаций и предназначена таблица нагрузок.

Каждое навесное оборудование также поставляется со своей собственной таблицей, поскольку замена вил на ковш или рабочую платформу изменяет весь баланс и центр нагрузки. Никогда не предполагайте, что действуют те же ограничения только потому, что класс телескопического погрузчика тот же. Я всегда рекомендую выбрать рабочее положение — как по высоте, так и по дальности — в таблице, а затем проверить фактический груз. Если вы даже немного превысили допустимую нагрузку, измените свой план, прежде чем рискнуть опрокидыванием или повреждением оборудования. Ваша реальная грузоподъемность — это только то, что указано в таблице.

Ключевой вывод: Диаграммы нагрузки точно определяют безопасную рабочую зону телескопического погрузчика, показывая номинальную грузоподъемность для каждой комбинации высоты и вылета. Соблюдение этих диаграммных ограничений, проверенных для каждого навесного оборудования, предотвращает перегрузку и сводит к минимуму риск опрокидывания. Никогда не предполагайте, что фиксированная номинальная грузоподъемность применима ко всему вылету или ко всем углам наклона стрелы.

Почему максимальная высота и вместимость не совпадают?

В брошюрах по телескопическим погрузчикам часто подчеркивается максимальная высота подъема³ и номинальная грузоподъемность, но эти характеристики редко применяются одновременно. Номинальная грузоподъемность обычно измеряется при втянутой и опущенной стреле, а максимальная высота подъема достигается при выдвинутой стреле и небольшой нагрузке. С увеличением вылета и высоты допустимая грузоподъемность значительно снижается, поэтому фактические ограничения всегда необходимо проверять в таблице нагрузок производителя.

Вот что наиболее важно при сравнении характеристик телескопических погрузчиков: максимальная высота подъема и номинальная грузоподъемность почти никогда не идут рука об руку. В брошюрах вы увидите рекламу “высота 17 метров” и “грузоподъемность 4000 кг”, но если вы внимательно изучите таблицу нагрузок, то быстро поймете, что подъем 4000 кг возможен только при полностью опущенной и втянутой стреле. Как только вы начинаете выдвигать стрелу вверх или в сторону, номинальная грузоподъемность быстро падает. В большинстве случаев при полном выдвижении и максимальной высоте полезная грузоподъемность может упасть ниже 25% от заявленной цифры.

Я работал с подрядчиками в Дубае и Бразилии, которые столкнулись с этой проблемой. Одна команда купила 14-метровый 4-тонный телескопический погрузчик, надеясь, что он сможет поднять стальные балки на крышу на высоту 13 метров. На бумаге цифры выглядели идеально — пока они не проверили таблицу нагрузок. На высоте 13 метров и в типичном положении вылета стрелы эта машина могла поднять всего 900 кг. Им пришлось полностью пересмотреть свой план подъема грузов и в итоге использовать краны для самых тяжелых грузов. Подобные сюрпризы — обычное дело, если полагаться на “крупные цифры” в маркетинговых материалах.

На самом деле, два телескопических погрузчика одного класса могут иметь очень разные рабочие характеристики. Одна 4-тонная модель может поднять 1200 кг на высоту 12 метров, а другая с трудом поднимет 800 кг на ту же высоту, даже если обе модели рассчитаны на 4 тонны при минимальном вылете. Я всегда рекомендую сопоставить фактическую точку подъема с таблицей грузоподъемности, прежде чем делать окончательный выбор. Так вы избежите дорогостоящих проблем на строительной площадке.

Ключевой вывод: Максимальная высота и номинальная грузоподъемность, указанные в технических характеристиках телескопического погрузчика, никогда не достигаются одновременно. Фактическая грузоподъемность на рабочей высоте и вылете зависит от конкретной рабочей зоны модели, поэтому для безопасного и эффективного выбора оборудования и планирования работ необходимо ознакомиться с таблицей грузоподъемности.

Как определить рабочую зону телескопического погрузчика?

Рабочая зона телескопического погрузчика определяется конкретными точками досягаемости и высоты, исходя из веса груза, высоты подъема и вылета вперед от переднего края шины до центра тяжести навесного оборудования. Операторы должны составить список основных задач на объекте, а затем использовать таблицы нагрузок, чтобы подтвердить безопасную и стабильную работу в каждой рабочей точке.

Позвольте поделиться важной информацией об определении рабочей зоны телескопического погрузчика — дело не только в выборе машины с большими техническими характеристиками. Прежде чем приступать к поиску моделей, необходимо перевести фактические задачи на строительной площадке в конкретные цифры. Я видел, как покупатели в Казахстане гадали о “максимальном радиусе действия” или “максимальной грузоподъемности”, но когда я просил привести реальные примеры с объекта, они затруднялись ответить. Вот почему я всегда рекомендую начинать с трех самых важных подъемных операций — что является самым тяжелым, на какую высоту и на какое расстояние от основания машины вам действительно нужно поднимать груз?

Предположим, вы находитесь в Дубае и поднимаете бетонные блоки весом 1800 кг на плиту перекрытия на высоте 12 метров, отступив на 3 метра от края. Если телескопический погрузчик должен находиться на расстоянии 2 метров от лесов из соображений безопасности, ваша рабочая зона составляет примерно 12 метров в высоту и 5 метров в длину (измеряется от края переднего колеса до центра груза). Откройте таблицу грузоподъемности и проверьте: действительно ли телескопический погрузчик класса 4 тонны с вылетом 18 метров может справиться с этим при полном выдвижении? Иногда из-за конструкции стабилизатора или ограничений шасси грузоподъемность падает значительно ниже ожидаемой — возможно, до 1200 кг в этом положении.

По моему опыту, наибольшую потерю времени вызывает сравнение машин на бумаге без учета условий конкретной строительной площадки. Один подрядчик в Бразилии купил 3,5-тонный телескопический погрузчик, а затем обнаружил, что он не может безопасно размещать кровельные листы на полной высоте и в полном диапазоне досягаемости. В результате в середине проекта им пришлось арендовать более крупную машину. Я всегда рекомендую сопоставить каждую задачу на строительной площадке с таблицей нагрузок, прежде чем обращаться к дилерам — это позволяет сэкономить деньги, избежать ошибок, связанных с недооценкой технических характеристик, и обеспечить бесперебойную работу на строительной площадке.

Ключевой выводОпределение рабочей зоны телескопического погрузчика означает перевод реальных задач на объекте в четкие требования к грузоподъемности, высоте и радиусу действия. Сопоставив эти параметры с таблицами грузоподъемности перед обращением к дилерам или прокатчикам, операторы могут исключить неподходящие модели и избежать выбора оборудования с недостаточной или избыточной мощностью.

Как навесное оборудование влияет на рабочую зону?

Каждое навесное оборудование телескопического погрузчика изменяет рабочую зону, меняя как вес, так и центр тяжести, что, как правило, снижает полезную грузоподъемность. Тяжелые или длинные навесные устройства, такие как стрелы или платформы, увеличивают рычаг на стреле, что приводит к снижению номинальной грузоподъемности на заданных высотах и дальностях. Всегда сверяйтесь с таблицами нагрузок для конкретного навесного оборудования — никогда не полагайтесь на данные базовой машины для обеспечения безопасной эксплуатации.

Большинство людей не осознают, насколько может сократиться рабочая зона, когда вилы заменяются на такие навесные устройства, как стрела или подъемная корзина. Я часто сталкиваюсь с этим на строительных площадках. В прошлом году на одном из проектов в Дубае команда планировала поднимать блоки системы отопления, вентиляции и кондиционирования с помощью стрелы и предполагала, что стандартная таблица грузоподъемности телескопического погрузчика по-прежнему применима к требуемому вылету.

После изучения таблицы нагрузок для конкретного навесного оборудования было установлено, что допустимая нагрузка в том же рабочем положении была намного ниже, чем ожидалось. Снижение было вызвано двумя факторами: дополнительным весом самого стрелы и более длинным центром нагрузки, созданным в результате размещения груза дальше от стрелы. В совокупности эти изменения значительно уменьшили полезную рабочую зону по сравнению с работой вил.

Дополнительная длина и вес навесного оборудования быстро снижают устойчивость и подъемную силу — некоторые операторы не осознают, как быстро все меняется, пока не зазвучит сигнал тревоги на индикаторе момента. Я видел, как люди пытались “просто сделать один подъем” за пределами этих ограничений, и через несколько минут задние колеса оторвались от земли. Это частая причина опрокидывания и изгиба стрел, что всегда приводит к дополнительным затратам на простои и ремонт.

Вот основные способы, которыми навесное оборудование влияет на рабочую зону:

• Более тяжелые навесные устройства снижают номинальную мощность— каждый килограмм на быстроразъемном соединителе уменьшает максимальную нагрузку.
• Длинные навесные устройства смещают центр нагрузки вперед, уменьшая безопасный радиус действия и высоту.
• Каждое навесное оборудование требует собственной таблицы нагрузок—никогда не используйте данные базовой машины.
• Импровизированные решения (например, люди на вилках) полностью выходят за рамки проверенных возможностей. и являются причиной многих серьезных аварий.

Я всегда рекомендую запросить точную таблицу нагрузок для любого навесного оборудования перед началом работы. Это ваш путеводитель по безопасной эксплуатации.

Ключевой вывод: Навесное оборудование значительно влияет на грузоподъемность и устойчивость телескопического погрузчика, изменяя центр тяжести и нагрузки. Всегда используйте специальную таблицу нагрузок для каждого вида навесного оборудования — никогда не предполагайте, что номинальные характеристики основной машины остаются неизменными. Неправильная импровизация или превышение ограничений, установленных для конкретного навесного оборудования, часто являются причиной серьезных инцидентов.

Что удерживает телескопический погрузчик в пределах его рабочей зоны?

Современные телескопические погрузчики используют комбинацию электронных и гидравлических систем безопасности, в том числе индикаторы момента нагрузки (LMI), датчики угла наклона стрелы⁴, и измерение вылета стрелы — для контроля приближения к пределам рабочей зоны, определенным диаграммой нагрузки. При приближении к этим пределам системы предупреждают оператора и, в зависимости от модели, могут ограничивать движения, которые привели бы к дальнейшему увеличению момента нагрузки. Надлежащее функционирование зависит от регулярного осмотра, технического обслуживания и калибровки в соответствии с требованиями производителя.

Позвольте поделиться важной информацией о том, как телескопические погрузчики фактически остаются в пределах своей проектной рабочей зоны. Электронные и гидравлические системы безопасности играют важную роль в обеспечении безопасной эксплуатации, особенно на высоте и при большом вылете, но они не заменяют надлежащую проверку таблицы нагрузок или правильную настройку машины.

В основе этих систем лежат индикаторы момента нагрузки (LMI), которые оценивают риск стабильности на основе данных, поступающих от датчиков угла наклона стрелы и измерения вылета стрелы. Эти датчики отслеживают, насколько высоко поднята стрела и насколько она выдвинута, что позволяет системе сравнивать текущее рабочее положение с пределами, определенными в таблице нагрузок. При приближении к этим пределам машина обычно предупреждает оператора с помощью звуковых или визуальных сигналов.

В ходе проекта в Малайзии в прошлом году подрядчик игнорировал неоднократные предупреждения LMI, пытаясь выполнить подъем на большом расстоянии. На этой конкретной машине дальнейшее удлинение стрелы в конечном итоге было ограничено, чтобы предотвратить увеличение момента нагрузки. Хотя в тот момент это вызвало разочарование, оператор позже признал, что система, вероятно, предотвратила опрокидывание.

Эти системы безопасности эффективны только при надлежащем техническом обслуживании. Во время проверок в таких регионах, как Нигерия и Восточная Европа, я часто обнаруживал загрязненные датчики или изношенные соединения проводки. В таких условиях система может реагировать слишком осторожно или, что еще опаснее, не сработать до превышения рабочих параметров. Регулярные проверки, испытания и калибровка в соответствии с требованиями производителя имеют важное значение, и для экономии времени никогда не следует обходить системы безопасности.

Ключевой вывод: Электронные и гидравлические системы безопасности, такие как LMI, датчики стрелы и энкодеры, активно предотвращают выход телескопических погрузчиков за пределы безопасной рабочей зоны. Однако эти средства защиты зависят от надлежащего технического обслуживания: поврежденные или неправильно откалиброванные детали могут поставить под угрозу безопасность. Никогда не обходите системы безопасности и всегда следуйте задокументированной программе проверки и калибровки.

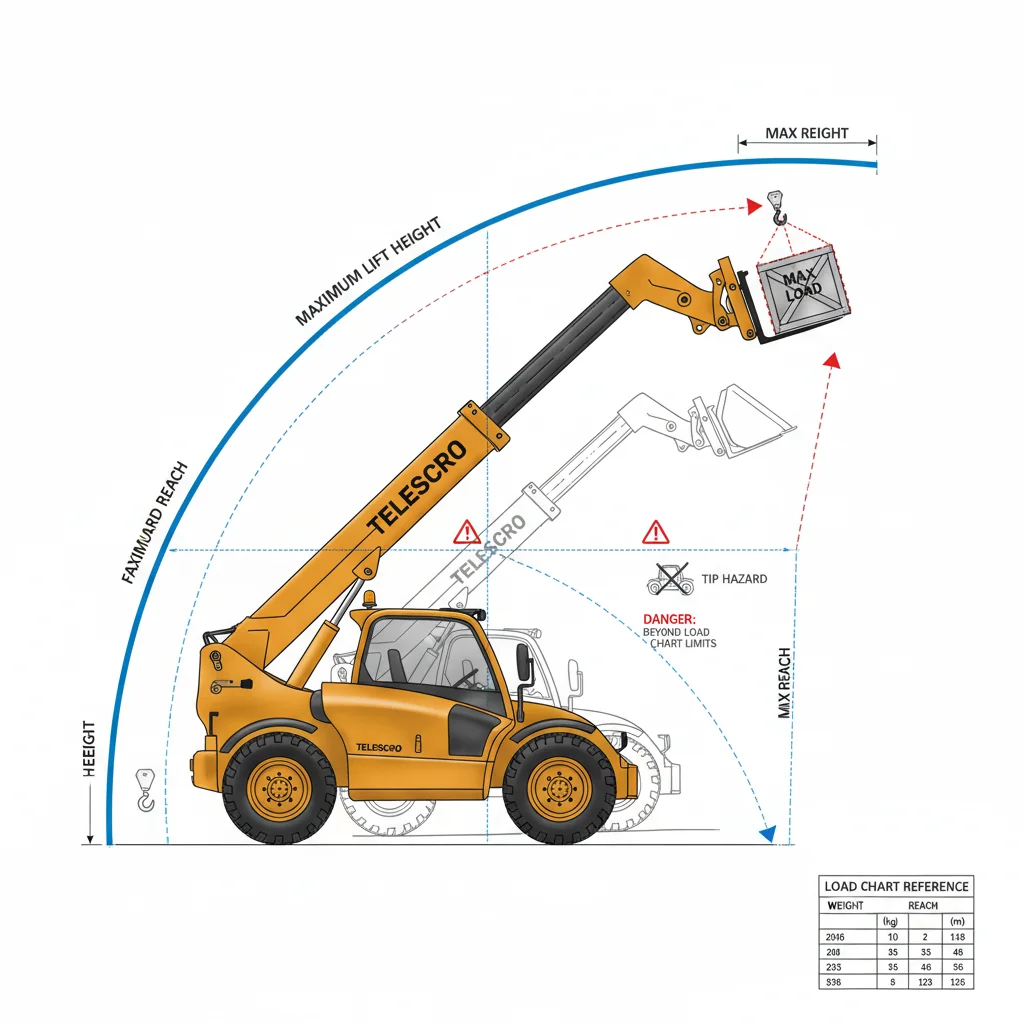

Что определяет рабочую зону телескопического погрузчика?

Рабочая зона телескопического погрузчика — это жесткие ограничения, определенные в таблице нагрузок и инструкциях по эксплуатации, предоставленных производителем. Превышение указанных в таблице ограничений может привести к риску опрокидывания, повреждению конструкции или падению груза, а также подвергнуть работодателей и операторов риску несоблюдения нормативных требований и ответственности. Относитесь к таблице нагрузок как к контролирующему документу для каждого подъема.

В прошлом месяце подрядчик из Саудовской Аравии прислал мне фотографию телескопического погрузчика класса 4 тонны, работающего на рыхлом гравии с выдвинутой стрелой почти до предела рабочего диапазона. Согласно таблице нагрузок, запланированный подъем, по-видимому, находился в допустимом диапазоне для данного вылета. Однако в таблице предполагаются определенные условия установки, а мягкий грунт значительно снижал реальный запас устойчивости машины. Как только был поднят тяжелый блок HVAC, телескопический погрузчик начал опрокидываться, что подчеркнуло, насколько быстро условия грунта могут сократить практическую рабочую зону. К счастью, никто не пострадал.

Я по-прежнему вижу, как на многих строительных площадках рабочая зона рассматривается скорее как ориентир, а не как жесткое ограничение, установленное производителем. На самом деле, диаграммы нагрузки и инструкции по эксплуатации определяют допустимый рабочий диапазон машины. Отклонение от этих ограничений — будь то перегрузка, ненадлежащая опора на грунт или несертифицированные рабочие платформы — значительно увеличивает риск происшествий и перекладывает ответственность на пользователя. В Европе стандарты, такие как EN 1459, определяют условия, при которых телескопические погрузчики проектируются и испытываются, в то время как в США OSHA обычно уделяет особое внимание тому, используется ли оборудование в соответствии с инструкциями производителя.

Самое главное — понимать, откуда берется рабочая зона: реальные инженерные ограничения, такие как гидравлическая мощность, прочность конструкции и запас устойчивости. Эти ограничения нельзя обойти, добавив противовесы или “дотянувшись чуть дальше”. Если имеются стабилизаторы или выносные опоры, они должны быть полностью развернуты и надлежащим образом закреплены, особенно на мягком или неровном грунте. При подъеме людей следует использовать только платформы, одобренные производителем, и обученных операторов. Рабочая зона должна рассматриваться как физический барьер с сигнализацией, а не как гибкая граница, которую можно испытывать.

Ключевой вывод: Рабочая зона — это юридически определённые границы, установленные в таблице нагрузок производителя, а не гибкие рекомендации. Превышение этих границ — из-за нестабильного грунта, неправильного использования стабилизаторов или несертифицированных платформ — влечёт за собой серьёзную юридическую ответственность и ставит под угрозу безопасность на объекте. Всегда работайте строго в пределах указанных в таблице ограничений.

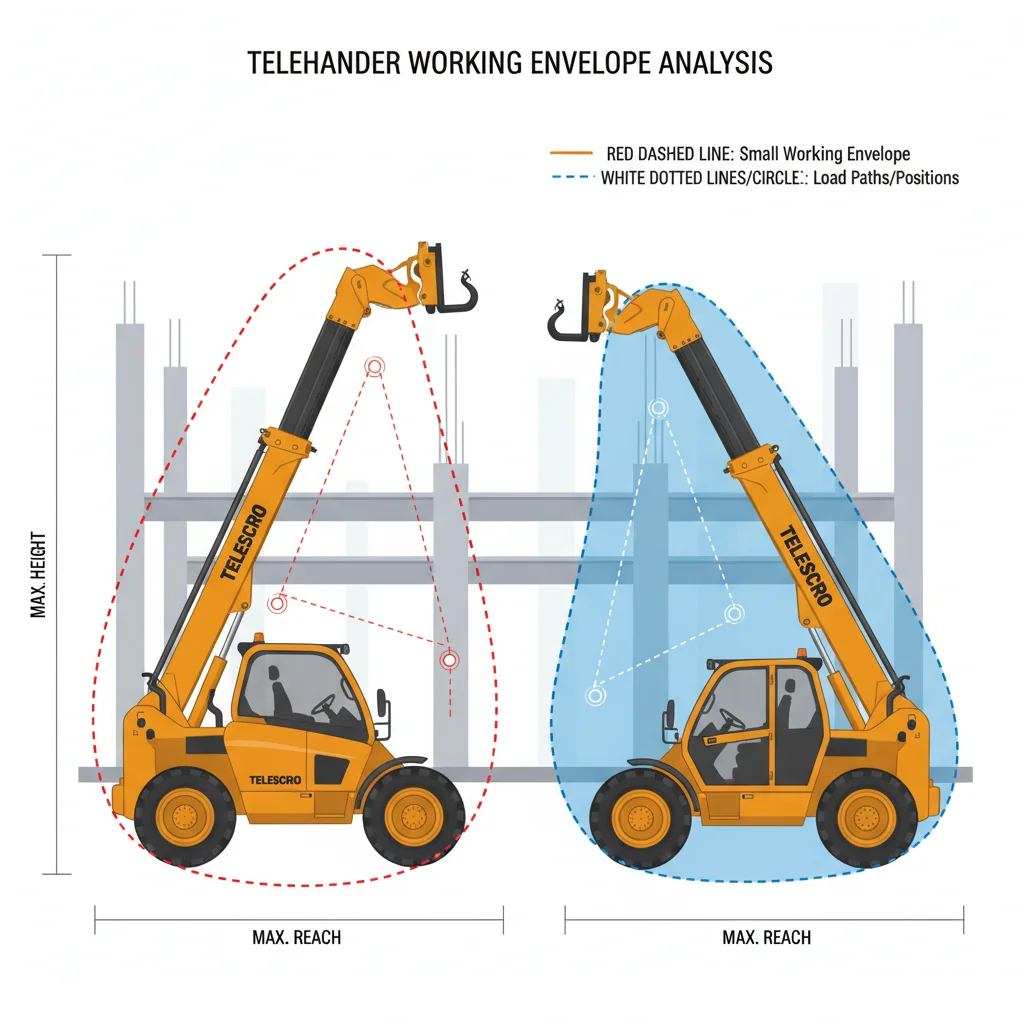

Как рабочий конверт влияет на затраты?

Телескопический погрузчик с более мощной и удобной рабочей зоной может иметь более высокую покупную или арендную стоимость, но при этом снижает затраты на строительстве⁵ за счет минимизации перемещений, времени на подготовку и использования дополнительного подъемного оборудования. Стоимость за единицу полезного рабочего пространства, а не только максимальный радиус действия или грузоподъемность, лучше всего отражает фактическую производительность и экономическую эффективность.

Честно говоря, большинство покупателей недооценивают экономию затрат, которую дает более удобная рабочая зона. Я видел, как клиенты выбирали более дешевый телескопический погрузчик, но в результате время обработки грузов удваивалось, потому что стрела не могла достигать ключевых точек без постоянного перемещения. Например, в одном проекте в Дубае использовался 4-тонный телескопический погрузчик с вылетом 18 метров, но таблица грузоподъемности показывала, что он мог поднимать только около 1200 кг при полном горизонтальном выдвижении. Рабочие должны были поднять блоки системы отопления, вентиляции и кондиционирования на вторую этажную плиту на высоте 13 метров. Они теряли почти четыре часа в день на перемещение машины и освобождение пространства, чтобы завершить каждый подъем.

Вот что наиболее важно при сравнении реальных эксплуатационных расходов: машина с большей рабочей зоной охватывает больше целей из одной позиции. Это означает меньше маневров, меньше нарушений на объекте и гораздо более безопасную размещение грузов при работе на высоте. На недавнем объекте в Бразилии клиент рассказал мне, что их телескопический погрузчик с высоким радиусом действия 20 метров мог размещать 1,3-тонные грузы на третьем этаже, что позволяло избежать как минимум двух ежемесячных аренды крана. Дополнительные расходы на аренду быстро окупились в течение первых двух этапов.

По моему опыту, ориентация только на максимальный радиус действия или “номинальную грузоподъемность” не дает полного представления о ситуации. Номинальная грузоподъемность применима при минимальном радиусе действия, на ровной поверхности, с навесным оборудованием, указанным производителем. На самом деле вам нужна стоимость за единицу полезного рабочего пространства — способ оценить, насколько эффективно машина справляется с вашими реальными задачами по перемещению материалов. Я рекомендую всегда проверять таблицу грузоподъемности при ваших обычных рабочих высотах и радиусах действия, прежде чем принимать решение. Именно от этого зависят реальные затраты на строительной площадке — хорошие или плохие.

Ключевой вывод: Выбор телескопического погрузчика с оптимизированной рабочей зоной часто приводит к значительным преимуществам в плане затрат и производительности. Меньшее количество перемещений, более безопасное размещение грузов на высоте и меньшая потребность в вспомогательном подъемном оборудовании могут быстро компенсировать более высокие первоначальные затраты, улучшая как график, так и общую экономику проекта.

Заключение

Мы обсудили, что на самом деле означает рабочая зона телескопического погрузчика и почему эти таблицы грузоподъемности так важны для безопасной эксплуатации. Судя по тому, что я видел на строительных площадках, безопасный подъем грузов зависит от знания вашей машины, особенно на разных высотах и в разных диапазонах, а не только от доверия к общей максимальной грузоподъемности. Дважды проверьте, где находятся ваша фактическая нагрузка и положение стрелы в таблице, даже если это кажется очевидным. Есть вопросы по поводу чтения таблиц грузоподъемности или подбора телескопических погрузчиков для конкретных потребностей строительной площадки? Я с удовольствием поделюсь тем, что сработало для реальных бригад — просто обращайтесь в любое время. Правильный выбор телескопического погрузчика зависит от реалий вашей строительной площадки, а не только от технических характеристик.
