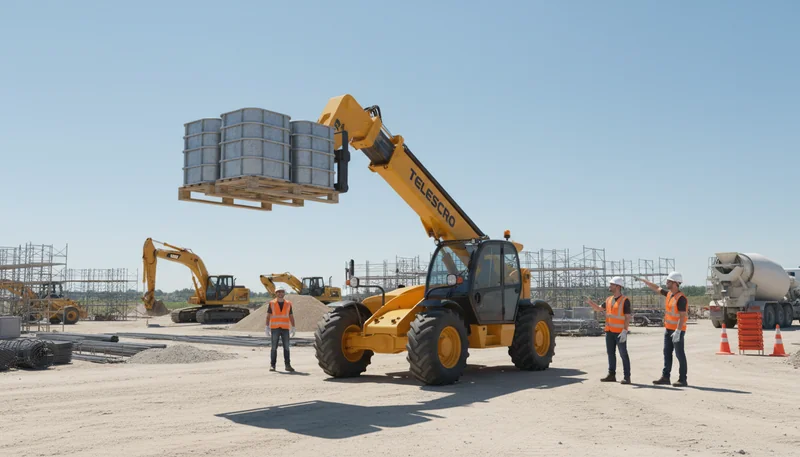

Classificações de capacidade dos manipuladores telescópicos: por que as cargas laterais são excluídas (guia de campo)

No mês passado, visitei um projeto no Brasil onde uma equipe qualificada quase tombou seu manipulador telescópico ao tentar empurrar uma palete pesada para o lado com a lança. Momentos como esse são lembretes: as regras nas tabelas de carga do manipulador telescópico não são “recomendações” — são limites sérios, não sugestões.

Classificações de capacidade do manipulador telescópico¹ são estabelecidas em condições controladas e diretas: solo nivelado e firme; a lança alinhada com o chassi; e a carga centralizada no centro de carga especificado pelo fabricante original (geralmente 24 pol./600 mm para garfos padrão). A verificação da estabilidade e da estrutura é realizada apenas nesta configuração para gerar gráficos de carga repetíveis e comparáveis. As cargas laterais movem o centro de gravidade da carga² fora do plano de elevação testado, introduzindo tensões de flexão lateral e torção e alterando a geometria de estabilidade — portanto, as cargas laterais são intencionalmente excluídas das classificações de capacidade publicadas.

Por que excluir cargas laterais das tabelas de empilhadeiras telescópicas?

Capacidades nominais do manipulador telescópico¹ são estabelecidos para uma elevação controlada e direta: a máquina é nivelada em solo firme, a lança é alinhada com o chassi e a carga é transportada no centro de carga especificado. Qualquer carga lateral — como uma coleta descentrada, empurrão/puxão lateral, oscilação induzida pelo vento ou trabalho em inclinação transversal — move o centro de gravidade da carga² fora do plano de elevação nominal, alterando a geometria de estabilidade e tornando os valores da tabela de carga publicada inaplicáveis.

A maioria das pessoas não percebe o quanto é rigoroso capacidade nominal do manipulador telescópico³ o teste é. No campo, já vi operadores presumirem que a tabela de carga total se aplica independentemente da direção da lança. Na realidade, as tabelas de carga publicadas são definidas para elevadores apenas em linha reta—com a lança alinhada com o chassi, a máquina nivelada em solo firme e a carga centralizada, conforme mostrado no gráfico.

Nestas condições, os fabricantes verificam dois limites críticos: estabilidade frontal (normalmente controlado pela linha do eixo dianteiro em elevações em linha reta) e tensões estruturais na lança e no chassi. Essa abordagem controlada é o que permite que as classificações de capacidade sejam repetíveis e comparáveis entre máquinas.

Qualquer força lateral — seja do vento, balanço da carga, palete desalinhada ou movimento da lança fora do eixo — desloca o centro de gravidade da carga para fora do plano de elevação testado. Essa mudança altera a geometria da estabilidade e pode deslocar a direção crítica de tombamento para um canto ou diagonal, colocando a operação fora das premissas da tabela de carga publicada. A perda resultante da margem de estabilidade muitas vezes não é óbvia até que a máquina comece a reagir lateralmente.

Recebi uma ligação de um empreiteiro no Brasil após um quase acidente. Ele tentou levantar um pacote de 1.000 kg com a lança posicionada a cerca de 20° da linha central da máquina. Embora a carga estivesse dentro do direto ao ponto classificação indicada no gráfico, o elevador tornou-se instável assim que a carga começou a balançar.

O manipulador telescópico em si tinha uma capacidade nominal de 3.500 kg no alcance mínimo, mas ao introduzir uma carga fora do eixo, a operação mudou. fora das condições abrangidas pela tabela de carga publicada. Nesse ponto, os valores do gráfico futuro não eram mais aplicáveis.

Sempre lembro aos clientes que devem tratar a tabela de carga como uma envelope operacional apenas para avançar, não uma classificação geral de resistência. Se uma tarefa exigir a colocação ou o controle de cargas laterais, será necessária uma configuração diferente, aprovada pelo fabricante, ou um tipo diferente de máquina. A suposição mais segura é simples: a tabela de carga só é válida quando a lança está alinhada em linha reta e a carga permanece dentro do plano de elevação nominal — qualquer coisa além disso fica fora da proteção da tabela.

Conclusão principal: As tabelas de carga do manipulador telescópico aplicam-se estritamente apenas à operação em linha reta, com a lança alinhada com o chassi. A introdução de cargas laterais altera o eixo de inclinação e invalida as classificações do fabricante. Trate sempre a tabela de carga publicada como um envelope específico do modelo, apenas para avanço, e não como uma classificação de resistência universal.

Por que as cargas laterais são excluídas nas classificações dos manipuladores telescópicos?

As cargas laterais são excluídas da capacidade nominal do manipulador telescópico porque introduzem forças de flexão lateral e torção⁴ A máquina não foi projetada nem testada para lidar com isso. Mesmo pequenas forças laterais em altura ou alcance podem reduzir drasticamente a estabilidade e causar tensão estrutural, ao contrário das cargas em linha reta consideradas nas tabelas de carga do fabricante original.

Deixe-me compartilhar algo importante sobre cargas laterais — esta é a física por trás do motivo pelo qual a capacidade nominal se aplica apenas a elevações em linha reta. No momento em que um manipulador telescópico transporta uma carga mesmo que ligeiramente descentrada — como um palete que se estende além da largura do chassi ou um breve puxão lateral — a máquina é submetida a forças para as quais nunca foi projetada ou classificada para suportar.

No levantamento em linha reta, a tabela de carga pressupõe um trajeto de carga previsível: flexão ao longo da lança e um momento de inclinação para a frente principalmente sobre o eixo dianteiro. Essa é a condição que o fabricante testa e certifica. As cargas laterais alteram isso completamente. Elas introduzem flexão lateral e tensões de torção na lança, no carro e no chassi — forças que quase todos os fabricantes de equipamentos originais (OEM) alertam explicitamente os operadores para evitar.

Vi isso claramente no ano passado, quando um cliente no Cazaquistão me ligou depois que um operador tentou balançar uma seção de tubo de 1.000 kg lateralmente em quase toda a extensão, a cerca de 13 metros de distância. A carga em si estava bem dentro da classificação de avanço reto da máquina, mas a lança começou a parecer instável e o sistema de alerta foi ativado. O que realmente aconteceu foi uma mudança no centro de gravidade da carga para o canto frontal esquerdo, transferindo o problema de estabilidade para uma linha de inclinação diagonal para a qual a máquina não foi testada nem classificada.

Pela minha experiência, os danos causados pelo carregamento lateral são frequentemente retardados, em vez de imediatos. Mesmo pequenas ações repetidas — arrastar uma carga lateralmente, empurrar um palete preso ou corrigir o alinhamento com a lança — podem causar problemas a longo prazo, como distorção da seção da lança, desgaste dos pinos e fadiga da solda. Esses problemas geralmente surgem mais tarde como movimento rígido da lança, problemas de alinhamento ou reparos estruturais caros, muitas vezes bem além do período de garantia.

Conclusão principalAs classificações de capacidade do manipulador telescópico aplicam-se apenas a cargas mantidas dentro da largura do chassi, alinhadas em linha reta. Cargas laterais, mesmo pequenas em altura, podem reduzir drasticamente a estabilidade e causar danos estruturais a longo prazo. Os operadores devem reposicionar a máquina, nunca arrastar lateralmente ou girar cargas durante as operações de elevação.

Por que as cargas laterais são excluídas das tabelas dos manipuladores telescópicos?

Normas de capacidade dos manipuladores telescópicos⁵—incluindo ISO 10896, a série EN 1459 e ANSI/ITSDF B56.6—definem classificações de capacidade usando métodos de verificação de estabilidade controlados e repetíveis para configurações de elevação aprovadas, com cargas aplicadas em linha com a lança. Embora essas normas abordem a estabilidade geral, elas não estabelecem capacidades nominais para cargas laterais intencionais. Como variáveis como deflexão dos pneus, geometria da lança, terreno e vento não podem ser padronizadas, não há uma maneira repetível ou segura de classificar capacidade de carga lateral⁶; tais ações estão fora do âmbito operacional nominal e são normalmente proibidas pelas orientações do fabricante original do equipamento.

Aqui está o que mais importa quando os operadores e compradores perguntam sobre cargas laterais: as tabelas de capacidade dos manipuladores telescópicos levam em conta apenas a estabilidade para a frente, ao longo da linha definida pelos pneus dianteiros e pela lança. Elas não classificam nem reconhecem carregamento lateral⁷. Tive clientes no Cazaquistão e na Arábia Saudita que perguntaram por que não há valores de “tração lateral” no gráfico. A resposta é simples: normas de engenharia como ISO 10896, EN 1459 e ANSI/ITSDF B56.6 foram criadas apenas para testes de estabilidade longitudinal. Esses testes utilizam ângulos fixos da lança, terreno plano e alcance definido, concentrando-se em verificar se a máquina inclina para a frente, e não para os lados. Há uma boa razão para isso.

A estabilidade lateral é imprevisível, especialmente nas condições reais do local de trabalho. Uma inclinação transversal de apenas 5°, um pequeno sulco no solo ou mesmo um vento lateral forte podem mudar tudo. A deflexão dos pneus é outro fator imprevisível — vi a diferença quando um operador em Dubai trabalhou na areia em comparação com o concreto. Essa mesma unidade de 4 toneladas e alto alcance perdeu a estabilidade lateral muito mais rapidamente, mesmo que a carga estivesse bem dentro dos limites para frente. Simplesmente não há uma maneira confiável e repetível de testar ou publicar valores “seguros” de carga lateral para todas essas variáveis.

Sempre lembro aos compradores: se os fabricantes colocassem uma linha de carga lateral ou capacidade na tabela, as pessoas iriam forçar os limites e, mais cedo ou mais tarde, isso acabaria em desastre. É por isso que os manuais não oferecem “redução da carga lateral” — eles dizem estritamente “não é permitida carga lateral”. Se sua operação exigir puxar, arrastar ou qualquer força fora da linha central da lança, você estará completamente fora da faixa de trabalho nominal. Meu melhor conselho? Siga os parâmetros da tabela de carga e nunca tente “estimar” o que é seguro lateralmente.

Conclusão principal: As tabelas de carga e normas para manipuladores telescópicos não classificam a capacidade de carga lateral devido aos riscos imprevisíveis de estabilidade. Variáveis como o terreno ou o vento tornam as classificações de carga lateral pouco confiáveis e perigosas. Qualquer carga lateral intencional está completamente fora do envelope operacional classificado e deve ser evitada.

Como as inclinações laterais afetam a capacidade do manipulador telescópico?

As inclinações laterais e as condições de solo instáveis comprometem significativamente a capacidade nominal do manipulador telescópico. Mesmo uma inclinação lateral mínima (de apenas 4–5%) desloca o centro de gravidade da máquina para o lado descendente, aumentando o risco de capotagem — muitas vezes com cargas que parecem estar ‘dentro dos limites da tabela’. As capacidades indicadas na tabela de carga pressupõem um solo perfeitamente nivelado e firme, sem fatores de carga lateral ou instabilidade.

O maior erro que vejo é presumir que a capacidade nominal se aplica a qualquer lugar no local — como se um manipulador telescópico fosse imune a declives ou solo macio. As tabelas de carga podem parecer claras, mas todos os valores nelas assumem que a máquina está configurada em solo firme e nivelado, de acordo com os requisitos de nivelamento do fabricante.

Mesmo uma inclinação lateral modesta pode reduzir significativamente a estabilidade antes mesmo de a carga ser levantada. Por exemplo, uma inclinação lateral de cerca de 4–5% (aproximadamente 2–3°) costuma ser suficiente para deslocar o centro de gravidade da máquina para as rodas na descida, reduzindo a margem de estabilidade disponível.

Eu vi isso acontecer em primeira mão. Na África do Sul, um operador tentou colocar um palete de 1.200 kg a uma distância de 6 metros enquanto estava estacionado no que parecia ser um declive transversal suave. A tabela de carga mostrava uma capacidade nominal de 1.500 kg nessa posição, portanto, no papel, a elevação parecia conservadora. No entanto, assim que a lança foi estendida, o pneu descendente começou a descarregar e elevar, forçando o operador a baixar imediatamente a carga.

Não houve nenhum aviso do sistema de momento de carga, porque a maioria dos sistemas avalia a estabilidade em relação ao plano de elevação nominal para frente e não estabelecem uma resposta específica e classificada para a instabilidade lateral. Os efeitos da inclinação lateral desenvolvem-se fora das premissas utilizadas para gerar o gráfico de carga base.

O solo macio agrava a situação. O afundamento dos pneus ou a compactação irregular podem aumentar efetivamente a inclinação lateral, mesmo quando a superfície parece plana. No Cazaquistão, trabalhei com um cliente que perdeu a estabilidade em uma superfície que parecia seca e nivelada. Sob carga, um pneu afundou cerca de 40 mm, criando uma “inclinação virtual” que reduziu a estabilidade muito mais do que o esperado.

A lição principal é simples: a capacidade nominal pressupõe um suporte sólido e nivelado e uma geometria controlada. Se você observar qualquer inclinação lateral visível — ou suspeitar de terreno irregular —, nivele primeiro a máquina usando o nivelamento da estrutura ou estabilizadores antes de tentar o levantamento.

Conclusão principalAs capacidades nominais do manipulador telescópico são válidas apenas para terrenos planos e firmes. Mesmo inclinações laterais ligeiras ou superfícies macias introduzem carga lateral, invalidando rapidamente os dados da tabela de carga e aumentando os riscos de capotagem, mesmo com cargas dentro dos limites indicados na tabela. Exija o nivelamento e a preparação do solo antes do levantamento.

Por que as cargas laterais são excluídas das classificações de capacidade?

As capacidades nominais do manipulador telescópico baseiam-se em cargas unitárias centradas nos garfos num centro de carga especificado, sem forças laterais ou descentradas significativas. As cargas laterais provenientes de acessórios ou carrinhos de deslocamento lateral alteram a alavancagem e a direção da força, invalidando instantaneamente a tabela de carga da máquina base e exigindo uma tabela de carga dedicada e aprovada pelo fabricante. tabelas de redução de potência⁸ para cada configuração.

Muitos compradores de primeira viagem me perguntam por que as classificações de capacidade parecem tão rígidas quando se trata de acessórios. O que mais importa é o seguinte: todos os fabricantes calculam a capacidade nominal do manipulador telescópico com base em uma carga centralizada, posicionada diretamente nos garfos padrão, sem nenhuma força lateral significativa envolvida. Assim que você adiciona acessórios como carrinhos de deslocamento lateral, posicionadores de garfos ou ganchos de lança, o centro de carga se move — e nem sempre em direções previsíveis. Já vi um cliente na Arábia Saudita adicionar extensões longas aos garfos para vigas de aço. Com elas, não só o centro de gravidade se deslocou, como qualquer carga lateral tornou instantaneamente a máquina instável em alcances que pareciam seguros na tabela de base.

Deixe-me compartilhar um cenário real de um canteiro de obras. No ano passado, uma equipe no Brasil usou uma carga suspensa com um acessório de guincho para elevar painéis pré-fabricados. No momento em que a carga começou a balançar um pouco, a estabilidade da máquina mudou — ninguém podia mais confiar na tabela de carga original. Para essa configuração, o fornecedor local forneceu uma tabela de redução de carga específica: a carga máxima segura caiu para apenas 60% do valor base, e o movimento da lança sob tensão foi estritamente proibido. Sem a tabela correta, o risco de tombamento quase dobrou.

A conclusão principal é simples. A capacidade nominal só se aplica quando se utilizam os garfos padrão com a carga centrada no centro de carga especificado pelo fabricante — seja ele 500 mm, 600 mm ou 24 polegadas. Sempre que utilizar qualquer acessório que crie cargas laterais ou desloque o centro, solicite sempre uma tabela de redução de capacidade dedicada e aprovada pelo fabricante. Se a tabela não existir, o meu conselho é claro: não arrisque.

Conclusão principalAs classificações de capacidade do manipulador telescópico aplicam-se apenas a cargas padrão com garfos em um centro de carga especificado, sem forças laterais ou descentradas. Os acessórios que criam cargas laterais ou deslocam o centro de carga requerem tabelas de redução de capacidade aprovadas pelo fabricante. Nunca presuma que os valores da tabela básica se aplicam a configurações modificadas ou de carga lateral.

Por que as cargas laterais dos manipuladores telescópicos são excluídas?

A capacidade nominal do manipulador telescópico é verificada para operação em linha reta em terreno plano, com base nos limites de estabilidade para frente definidos pela tabela de carga. Os modernos sistemas LLMC e RCI avaliam a geometria e a estabilidade da máquina em relação a este plano de elevação nominal, mas não estabelecem nem aprovam qualquer capacidade de carga lateral. Como resultado, as cargas influenciadas por inclinações transversais, vento, oscilação da carga ou elevação fora do eixo ficam fora do âmbito destes sistemas, aumentando o risco de instabilidade lateral ou tensão estrutural sem uma proteção dedicada e nominal.

Aqui está o que mais importa quando se fala sobre cargas laterais em manipuladores telescópicos: não importa o quão avançada seja a sua eletrônica, a capacidade nominal só conta quando a máquina está nivelada e levantando em linha reta. Observei clientes em Dubai confiarem nas barras de LED em seu controle de momento de carga, pensando que o manipulador telescópico era “seguro” para girar a lança lateralmente em uma inclinação transversal de 5°. Os sensores não reagiram — de forma alguma. Por quê? O LLMC e o indicador de capacidade não monitoram cargas laterais ou diagonais. Eles rastreiam o ângulo e a extensão da lança, ao longo da linha desde os pneus dianteiros; as forças laterais são invisíveis. O resultado? A máquina poderia tombar para o lado ou sobrecarregar o chassi muito antes de uma luz de aviso aparecer.

Há alguns anos, uma equipe na Polônia aprendeu isso da maneira mais difícil. Eles usaram um manipulador telescópico de 4 toneladas e 14 metros para levantar tubos de aço em uma rua inclinada, tentando se ajustar ao vento. O indicador de capacidade continuava mostrando “dentro dos limites”. Mas a carga deslocou-se lateralmente com as rajadas de vento e o operador escapou por pouco quando a máquina balançou. Só depois do quase acidente é que perceberam: tanto a tabela de carga como os componentes eletrónicos pressupõem um trabalho nivelado e em linha reta — o carregamento lateral está totalmente fora da sua proteção.

Então, como você pode se manter seguro? O posicionamento e o nivelamento manuais são essenciais. Use niveladores ou estabilizadores da estrutura se o solo não for plano — nunca ignore uma inclinação, mesmo que pareça pequena. Eu sempre lembro aos operadores: tratem os sistemas eletrônicos como um recurso de backup, não como uma permissão para ignorar as regras. Sua habilidade e configuração são as únicas defesas reais contra o risco de tombamento lateral.

Conclusão principalOs sistemas eletrônicos de segurança em manipuladores telescópicos não conseguem detectar ou impedir tombamentos causados por cargas laterais. A capacidade nominal pressupõe uma máquina nivelada e um levantamento em linha reta; qualquer operação envolvendo cargas laterais aumenta consideravelmente o risco e fica fora do âmbito de proteção dos sistemas LLMC/RCI. O posicionamento manual e o treinamento do operador são essenciais.

Por que os manipuladores telescópicos são classificados apenas para cargas verticais?

As classificações de capacidade do manipulador telescópico excluem cargas laterais, pois a tração lateral aplica forças de torção prejudiciais à lança, ao carro e ao pivô — áreas que não foram projetadas ou testadas para tais tensões. Confiar na capacidade nominal para tarefas laterais pode causar fadiga não detectada, distorção estrutural ou falha catastrófica durante elevações posteriores.

Trabalhei com clientes no Oriente Médio que queriam usar seu manipulador telescópico para arrastar vigas de aço lateralmente ao longo de um deck, pensando: "Por que não? A capacidade nominal é de 3,5 toneladas". Esse é um equívoco perigoso. A classificação de 3,5 toneladas na tabela de carga é apenas para elevação vertical, medida em condições específicas: lança estendida para a frente, máquina nivelada e com um acessório de garfo padrão. O ponto principal é que todas as partes da estrutura do manipulador telescópico, incluindo a lança, o carro e o pivô principal, são projetadas para lidar com cargas verticais. Quando você aplica uma carga lateral ou tenta "arrancar" algo em ângulo, você introduz tensão de torção nessas seções da lança e nos pinos. Essas forças de torção não são consideradas em nenhum teste padrão, e o risco não é apenas teórico.

Vi esse erro em primeira mão em um projeto em Dubai. O operador usou um manipulador telescópico de 4 toneladas e 18 metros para ajudar a puxar lateralmente um poste de andaime preso. Essa manobra não causou uma avaria imediata, mas três semanas depois, a lança começou a emperrar e "pular" ao se estender — sinais clássicos de distorção interna. Quando abrimos a lança, havia rachaduras finas visíveis ao redor da área do pivô. Se ele tivesse continuado operando, um levantamento de rotina poderia ter terminado em uma falha catastrófica.

Para ser sincero, economizar alguns minutos arrastando cargas dessa maneira coloca tanto a máquina quanto a equipe em risco. Os manipuladores telescópicos são fabricados para realizar elevações verticais seguras e controladas. Se precisar puxar ou arrastar, use um guincho adequado ou um caminhão de resgate. Eu sempre sugiro que os supervisores incluam isso nas regras do local de trabalho: nunca puxar lateralmente. Essa pequena política evita muitas dores de cabeça (e reparos caros) no futuro.

Conclusão principalOs manipuladores telescópicos são projetados exclusivamente para levantar e posicionar cargas verticalmente, conforme especificado na tabela de carga do fabricante. Qualquer tentativa de utilizá-los para puxar ou arrastar lateralmente expõe a máquina a tensões perigosas e não testadas, aumentando consideravelmente o risco de danos ocultos e falhas estruturais imprevisíveis.

Quais máquinas se destacam na colocação de carga lateral?

Os manipuladores telescópicos de braço fixo são otimizados para elevação em linha reta e não são recomendados para posicionamento lateral regular. Para tarefas que envolvem posicionamento frequente de carga paralela ou lateral, manipuladores telescópicos rotativos¹⁰ (tipos Roto/MRT), guindastes móveis ou empilhadeiras mast com deslocamento lateral¹¹ proporcionam um desempenho mais seguro e estável, uma vez que estas máquinas são projetadas e classificadas para alcance lateral.

No mês passado, um empreiteiro me ligou por causa de um problema na instalação de uma fachada. Sua equipe precisava colocar painéis de vidro paralelos à parede de um prédio, mas eles só tinham uma empilhadeira telescópica com lança fixa no local. Eles rapidamente perceberam que não poderiam trabalhar com segurança sem reposicionar constantemente a máquina.

Os manipuladores telescópicos com lança fixa são projetados fundamentalmente para elevação em linha reta. Ao tentar posicionar cargas ao lado do chassi, a estabilidade útil diminui rapidamente, pois as capacidades nominais pressupõem que a carga permaneça alinhada com a lança e dentro do plano de elevação testado. O posicionamento lateral rotineiro com uma máquina de lança fixa leva a operação para além da intenção da tabela de carga básica e introduz riscos desnecessários de tombamento.

Para trabalhos que envolvem posicionamento lateral frequente, geralmente recomendo manipuladores telescópicos rotativos. Com uma estrutura superior rotativa, o operador pode posicionar o chassi, acionar os estabilizadores conforme necessário e, em seguida, girar o conjunto da lança para posicionar as cargas paralelamente à estrutura, permanecendo dentro das zonas de trabalho aprovadas pelo fabricante. Na minha experiência, as equipes de fachada que utilizam manipuladores telescópicos rotativos geralmente concluem a instalação dos painéis com mais eficiência do que com máquinas de lança fixa, simplesmente porque eliminam o reposicionamento constante.

Tarefas como colocar vidros pesados, pilhas longas de drywall ou vigas de aço paralelas a edifícios tornam-se muito mais controladas quando a própria máquina é projetada para esse caminho de carga. Guindastes móveis e empilhadeiras com mastro equipadas com acessórios de deslocamento lateral também podem ser adequados para colocação lateral, desde que as condições do solo e o acesso sejam adequados.

Aqui está uma comparação simplificada que costumo usar com os clientes quando discutimos os requisitos de posicionamento lateral:

Tipo de máquina	Adequado para colocação lateral	Capacidade típica	Classificado para carga lateral (força horizontal)?	Estabilidade da pegada
Manipulador telescópico com lança fixa	Limitado – reposicionamento necessário	2,5–5 toneladas	Não	Assimétrico
Telehandler rotativo	Sim – dentro das zonas de trabalho OEM	2,5–13+ toneladas	Não (posicionamento lateral ≠ carga lateral)	Largo, simétrico (com estabilizadores)
Guindaste móvel	Sim – projetado para alcance lateral	Específico para o projeto	Sem carga lateral; apenas elevação nominal	Muito estável

Conclusão principal: escolha o equipamento com base no caminho real da carga, não apenas na capacidade máxima indicada no papel. Se o trabalho exige rotineiramente a colocação de cargas ao lado, os manipuladores telescópicos ou guindastes rotativos são muito mais adequados do que as máquinas de lança fixa — e mantêm as operações alinhadas com as premissas de capacidade nominal, em vez de contrariá-las.

Quais são os custos ocultos da carga lateral com manipulador telescópico?

O carregamento lateral em manipuladores telescópicos é um importante fator de custo do ciclo de vida, pois introduz tensões laterais e torcionais crônicas que a lança e o chassi não estão preparados para suportar. Com o tempo, essas forças podem deformar as seções da lança, ovalizar orifícios¹², e aceleram a fadiga da solda. Os primeiros sinais geralmente aparecem como desgaste irregular dos pneus, desvio da lança ou pequenas rachaduras, mas, se não forem corrigidos, a carga lateral pode levar a reparos estruturais extensos, longos períodos de inatividade e altos custos de propriedade muito além da manutenção de rotina.

Deixe-me compartilhar algo importante sobre o carregamento lateral: não é apenas uma questão técnica, é um verdadeiro assassino de lucros para as frotas. Cada vez que um manipulador telescópico levanta em um ângulo inadequado ou o operador tenta "andar" com uma carga lateralmente, uma tensão extra vai diretamente para a lança, os pinos e as soldas críticas. Ao longo de alguns meses, essas cargas laterais podem ovalizar os orifícios dos pinos, esticar os suportes e iniciar rachaduras quase invisíveis. Pela minha experiência, o primeiro sinal é frequentemente o desgaste irregular dos pneus — se o pneu traseiro esquerdo estiver careca enquanto o direito ainda parece estar em bom estado, isso é um sinal de alerta. Já vi esse problema específico surgir em obras de arranha-céus nos Emirados Árabes Unidos, onde os operadores eram pressionados a fazer elevações apertadas perto da borda da laje.

Um projeto no Cazaquistão se destaca. Eles operavam três máquinas de 4 toneladas e 14 metros com painéis de concreto pesados — a maioria das elevações parecia rotineira. Mas, após cerca de um ano, os pinos ficaram quase impossíveis de remover para manutenção. Quando finalmente desmontamos uma das lanças, os orifícios do pivô principal estavam desalinhados em mais de 3 mm. Custou pelo menos um terço do valor da máquina nova para substituir as seções danificadas e redefinir todo o circuito hidráulico. Só as peças custaram quase US$ $18.000, sem contar as duas semanas de paralisação.

A realidade é que, quando há um desvio perceptível na lança ou pequenas rachaduras, os danos estruturais já são caros. Sugiro incluir verificações de carga lateral em todas as inspeções da frota — use uma régua na lança e no carro e verifique se há desgaste assimétrico antes de comprar unidades usadas. Essa atenção desde o início protege tanto a segurança quanto o seu orçamento.

Conclusão principalO carregamento lateral não é apenas uma questão de segurança — ele acelera diretamente o desgaste do manipulador telescópico e leva a reparos de alto custo. Inspeções de rotina para verificar o desgaste assimétrico, disciplina operacional rigorosa e redução de carga nas máquinas afetadas protegem o valor dos ativos da frota e evitam despesas de capital não planejadas.

Quais regras controlam as cargas laterais dos manipuladores telescópicos?

Os fabricantes de manipuladores telescópicos excluem as cargas laterais das classificações de capacidade, pois a capacidade pressupõe apenas cargas verticais. No campo, três regras minimizam os riscos de carga lateral: mantenha o linha de carga dentro da marca do pneu¹³, Nunca empurre ou puxe lateralmente com a lança e reduza significativamente a altura e o alcance em declives laterais.

Para ser sincero, a maioria dos operadores em locais de trabalho movimentados quer regras claras e aplicáveis, não lições complicadas de física. O problema com as cargas laterais dos manipuladores telescópicos não é teórico; é o que realmente acontece durante as operações diárias. Os fabricantes calculam a capacidade nominal apenas para cargas verticais, com a linha de carga centrada entre as rodas e a máquina configurada conforme mostrado na tabela de carga.

Assim que você começa a gerar carga lateral — ao alcançar fora da trilha do pneu, fazer alavanca com a lança ou corrigir o alinhamento lateralmente —, o risco aumenta rapidamente. Mesmo uma força lateral moderada pode alterar a estabilidade e sobrecarregar componentes que nunca foram projetados para suportar esse tipo de tensão. Já vi isso dar errado mais de uma vez, principalmente em locais de ritmo acelerado no Cazaquistão e no Brasil, onde o terreno irregular e a pressão para descarregar caminhões incentivam atalhos.

Quando converso com as equipes, divido o controle de carga lateral em três regras simples e comprovadas em campo, fáceis de lembrar e aplicar:

Primeiro, mantenha sempre a linha de carga — o plano vertical abaixo do ponto de fixação —dentro do rastro do pneu. Se os garfos ou a caçamba se estenderem muito para fora do chassi ao alcançar o objeto, reposicione a máquina antes de levantar ou colocar a carga.

Segundo, nunca use a lança para empurrar, puxar ou fazer alavanca uma carga presa lateralmente. Pode parecer inofensivo quando um palete fica preso em uma barra de ferro ou bloco, mas usar a lança como alavanca pode entortar elementos estruturais ou danificar componentes hidráulicos em segundos.

Terceiro, em qualquer inclinação lateral visível — mesmo que seja de apenas alguns graus —reduzir significativamente a altura de elevação e o alcance, independentemente do que a tabela de carga sugere. A capacidade nominal pressupõe terreno plano, e a inclinação lateral consome rapidamente a margem de estabilidade disponível.

Essas regras não têm a ver com excesso de cautela, mas sim com manter as operações dentro das premissas em que se baseiam a tabela de carga e a própria máquina.

Conclusão principalAs cargas laterais são excluídas das classificações de capacidade do manipulador telescópico porque comprometem fundamentalmente a estabilidade e a estrutura. A aplicação de regras claras e validadas em campo — incluindo reposicionar em vez de forçar, manter o alinhamento adequado da carga e ajustar as operações em declives — evita cargas laterais perigosas e alinha o comportamento do operador com as premissas da tabela de capacidade.

Conclusão

Já abordamos como as tabelas de carga dos manipuladores telescópicos são elaboradas estritamente para elevação em linha reta e por que as cargas laterais não são cobertas por essas classificações. Pela minha experiência, os operadores mais seguros são aqueles que tratam a tabela publicada como um envelope específico do modelo, e não como uma garantia em todas as condições. Sugiro sempre verificar duas vezes a tabela de carga nos ângulos da lança que você realmente usará — e lembrar que “herói na sala de exposição, zero no local de trabalho” acontece quando as cargas laterais são negligenciadas. Se você tiver dúvidas sobre um local de trabalho específico ou precisar de esclarecimentos sobre acessórios e operação segura, sinta-se à vontade para entrar em contato. Fico feliz em compartilhar o que funcionou para equipes reais em diferentes países. Cada local é diferente — escolha o que realmente funciona para o seu fluxo de trabalho.

Referências
