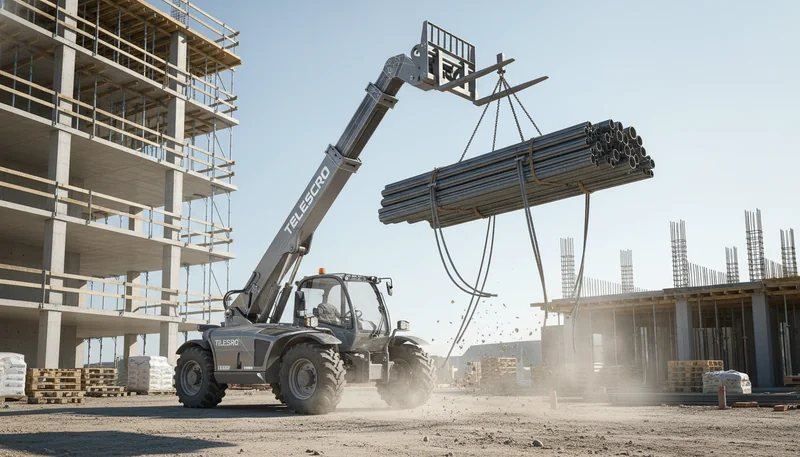

Tabelle di carico dei sollevatori telescopici: perché non viene tenuto conto dei movimenti dinamici (Guida pratica)

Un dettaglio che sorprende gli operatori più inesperti che formo, sia a Dubai che nelle zone rurali del Sichuan, è quanto sia facile sovraccaricare un sollevatore telescopico in movimento, anche con la tabella dei carichi a portata di mano. Ho visto macchine ribaltarsi in cantieri dove tutti pensavano di essere “ben al di sotto del limite”. Cosa sta succedendo?

Le tabelle di carico dei sollevatori telescopici rappresentano prove di capacità statica eseguite in condizioni di laboratorio rigorosamente controllate, quali terreno pianeggiante, pneumatici omologati, accessori specifici e funzionamento regolare del braccio senza forze esterne. Movimenti dinamici¹—come la frenata, la sterzata o la guida su terreni accidentati—possono generare forze di inerzia che aumentano notevolmente il momento di carico effettivo oltre i valori statici nominali, talvolta superando i margini di sicurezza. I produttori non includono gli effetti dinamici nelle tabelle di carico perché tenere conto di tutte le variabili del sito—comprese le condizioni del terreno, l'operatore

Perché le tabelle di carico dei sollevatori telescopici sono solo statiche?

Le tabelle di carico dei sollevatori telescopici si basano su condizioni di prova statiche e di laboratorio: terreno livellato e solido, pneumatici specifici, assenza di vento o movimento. La capacità nominale riflette il limite di sicurezza della macchina quando è ferma e stabile. Fattori dinamici come la marcia, la frenata o il terreno accidentato non vengono presi in considerazione e richiedono controlli operativi rigorosi che vanno oltre la tabella di carico standard.

La maggior parte delle persone non si rende conto che le tabelle di carico dei sollevatori telescopici si basano su condizioni di prova che raramente corrispondono a quelle del cantiere. In laboratorio, gli ingegneri posizionano la macchina su un terreno perfettamente livellato e solido, utilizzano pneumatici e accessori specifici e misurano la capacità in assenza di vento o movimento. Tutti i numeri riportati nella tabella di carico, come “4.000 kg alla portata minima” o “1.200 kg a 13 metri”, derivano da quella situazione ideale. Ho visto molti appaltatori in Turchia e Sudafrica valutare erroneamente le reali capacità delle loro macchine quando le superfici diventano morbide o irregolari.

Nei cantieri reali, le cose sono molto diverse. Le macchine guidano su solchi, devono frenare bruscamente o lavorare su pendii che possono raggiungere circa 5° o più. Alcuni anni fa, un cliente in Perù si prevedeva di posizionare sezioni in acciaio con un sollevatore telescopico da 3,5 tonnellate su una leggera pendenza trasversale. La tabella di carico indicava 2.000 kg per quella posizione del braccio, ma la macchina non era perfettamente in piano, quindi il margine di stabilità era già ridotto e il rischio di ribaltamento aumentava notevolmente. Fortunatamente, hanno chiesto prima di sollevare. Ho detto loro che la tabella pubblicata è una linea di base per un'installazione stabile e livellata nella configurazione specificata, e non dovrebbe essere considerato valido per pendenza trasversale o qualsiasi carico dinamico/da urto—rispettare sempre i limiti indicati dall'indicatore di livello della macchina e le procedure del sito.

Ad essere sinceri, la tabella di carico esiste come base giuridica e tecnica, non una promessa che copre ogni scenario del sito. Fattori dinamici come la guida, le curve o il lavoro su terreni accidentati consumare rapidamente il margine di stabilità integrato e può spingere la macchina oltre i valori indicati nella tabella statica. Il mio consiglio è semplice: considerate la tabella dei carichi stampata come un punto di partenza sicuro, non una garanzia. Valutare sempre le condizioni reali del terreno, la pendenza e il movimento e addestrare gli operatori a riconoscere quando la capacità effettiva utilizzabile è inferiore ai numeri riportati sulla carta. Questa è la vera differenza tra la sicurezza teorica e la realtà sul posto di lavoro.

Punto chiave: Le tabelle di carico dei sollevatori telescopici definiscono i limiti di sollevamento sicuri solo in condizioni di prova statiche ideali. Le variabili del mondo reale, come il movimento, le irregolarità del terreno o il vento, creano rischi che non sono riportati nella tabella. Le procedure specifiche del sito e la formazione degli operatori devono colmare il divario tra le capacità nominali di laboratorio e le realtà dinamiche del cantiere.

Perché i carichi dinamici non vengono visualizzati nei grafici di carico?

I movimenti dinamici, come frenate improvvise, curve strette o urti al suolo, causano aumenti momentanei del momento di ribaltamento effettivo del carico, che non sono riportati nelle tabelle di carico dei sollevatori telescopici. Queste tabelle indicano la capacità nominale solo in condizioni statiche e livellate, il che significa che i picchi di inerzia possono facilmente superare i limiti indicati nelle tabelle nell'uso reale.

L'errore più grande che vedo è pensare che la tabella dei carichi copra tutti i rischi che si possono incontrare sul posto. Non è così. Queste tabelle riflettono solo ciò che il vostro sollevatore telescopico è in grado di gestire in condizioni perfette, statiche e su terreno pianeggiante, con la macchina livellata entro 3 gradi, forche standard e un carico fisso in un centro specificato. Ma i lavori reali non sono mai così semplici. La capacità nominale indicata nella tabella non tiene mai conto di ciò che accade quando l'operatore frena bruscamente, svolta bruscamente o si sposta su un terreno accidentato. L'ho visto con i miei occhi: in Arabia Saudita, un progetto prevedeva il sollevamento di fasci di tondini di ferro a 12 metri di altezza. L'operatore si è fermato improvvisamente per un camion in cantiere, ma il carico sospeso ha oscillato in avanti e il sollevatore telescopico si è inclinato pericolosamente in avanti. La capacità indicata nella tabella dei carichi era di 2.600 kg, ma la forza reale era molto più elevata in quel momento.

Il punto è questo: una volta che la macchina è in movimento, le forze dinamiche spostano rapidamente il carico effettivo e l'asse di ribaltamento. Se si colpisce una buca o si frena bruscamente con un pallet da 3.000 kg alla massima estensione, per una frazione di secondo la macchina sembra sostenere un carico di 3.500 o addirittura 4.000 kg. Ho visto carichi al limite della tabella ribaltare l'intera macchina quando gli operatori hanno dato per scontato che “la tabella fosse sinonimo di sicurezza”. Anche con gli indicatori antirollio, la tabella non è in grado di prevedere questi picchi improvvisi.

Quindi, non affidatevi mai al fatto di essere “al di sotto dei valori indicati nella tabella” se la vostra operazione comporta spostamenti, pendenze o carichi oscillanti. Consiglio sempre ai responsabili di cantiere di trattare ogni lavoro dinamico come se il margine di stabilità fosse molto inferiore a quello indicato dai valori riportati sulla carta. Ricontrollate le condizioni di lavoro reali e rallentate ogni movimento, soprattutto con materiali lunghi o flessibili.

Punto chiave: Le tabelle di carico dei sollevatori telescopici riflettono solo condizioni statiche su terreno pianeggiante. I movimenti effettivi in cantiere, inclusi frenate, curve, urti contro dossi o movimentazione di carichi oscillanti, possono generare forze dinamiche che superano le capacità indicate nelle tabelle. I responsabili non devono mai dare per scontato che un carico ‘inferiore a quello indicato nella tabella’ sia sinonimo di sicurezza durante operazioni dinamiche o su terreni irregolari.

Perché le tabelle di carico dei sollevatori telescopici non sono dinamiche?

Le tabelle di carico dei sollevatori telescopici escludono gli effetti dei movimenti dinamici perché modellano accuratamente variabili quali la rugosità del terreno, la velocità del braccio, pressione dei pneumatici², Il vento, la pendenza e le azioni dell'operatore renderebbero le tabelle illeggibili e poco pratiche. I produttori certificano invece la capacità nominale in condizioni statiche e livellate con chiari margini di sicurezza, mentre gli aspetti dinamici vengono affrontati attraverso la formazione e le avvertenze operative, non all'interno della tabella stessa.

Vorrei condividere un'informazione importante sulle tabelle di carico dei sollevatori telescopici che confondono molti acquirenti. Le tabelle fornite dai produttori si basano sempre su condizioni statiche e su terreno pianeggiante, non sui movimenti reali in cantiere. Se provassimo a includere effetti dinamici come terreni accidentati, variazioni della velocità del braccio o raffiche di vento, la tabella diventerebbe un caos, con linee ovunque e numeri di cui nessuno potrebbe fidarsi. Ho lavorato con appaltatori in Brasile e Germania che hanno richiesto tabelle “per tutte le condizioni”, ma la realtà è che non c'è modo di prevedere cosa succede se l'operatore colpisce una buca, gira troppo velocemente o la pressione dei pneumatici cala. Invece, i produttori certificano la capacità nominale con ampi margini di sicurezza, ipotizzando configurazioni perfettamente stabili e livellate.

Ecco cosa conta di più: i fattori dinamici (spostamenti, carichi d'urto, carichi oscillanti) non sono mai contemplati nelle tabelle di carico. Ad esempio, una volta ho aiutato un team a Dubai che doveva movimentare travi in acciaio su un terreno irregolare. La macchina era omologata per 3.500 kg a 11 metri, ma non appena hanno iniziato a spostarsi con il carico su un terreno accidentato, quel margine di sicurezza è rapidamente scomparso. La tabella non teneva conto dei rimbalzi o dei carichi laterali, ed è qui che i protocolli del sito e la formazione degli operatori diventano fondamentali. Un indicatore di momento o un monitor di carico possono essere d'aiuto, ma nessun sistema può sostituire la vera abilità e la cautela.

Quindi, se state confrontando un sollevatore telescopico da 4 tonnellate con un braccio da 18 metri sulla carta, ricordate che quei numeri contano solo quando la macchina è in piano, ferma e utilizza la forca o la benna specificata. Consiglio sempre di formare i team affinché leggano sia la tabella dei carichi che le condizioni reali del terreno. È così che si garantisce la sicurezza delle operazioni e si mantiene la macchina al posto giusto.

Punto chiave: Le tabelle di carico dei sollevatori telescopici sono volutamente semplificate per motivi di chiarezza e certificazione e rappresentano solo le capacità statiche su terreno pianeggiante. I fattori dinamici, quali la marcia, il terreno accidentato e gli interventi dell'operatore, sono esclusi, attribuendo la responsabilità alla formazione dell'operatore e ai protocolli del sito per garantire una movimentazione sicura dei materiali al di là di quanto indicato nella tabella.

Come funzionano i fattori di sicurezza delle tabelle di carico?

Le tabelle di carico dei sollevatori telescopici includono margini di sicurezza integrati nella progettazione, ma la capacità nominale indicata è già il limite massimo di lavoro consentito in condizioni di prova statiche definite. Questi margini tengono conto delle tolleranze di fabbricazione e delle ipotesi di verifica controllata, ma non della guida, delle pendenze, dei terreni accidentati, dei pneumatici sgonfi o dei carichi d'urto. Il carico nominale è quindi un limite operativo rigoroso che si applica solo quando la macchina è in piano, ferma e configurata esattamente come indicato nella tabella di carico.

Ad essere sinceri, la specifica che conta davvero è il margine di sicurezza integrato nella tabella dei carichi, non il valore nominale della capacità. Ho visto responsabili di cantiere a Dubai considerare la tabella come un “margine di sicurezza” al di sopra del carico, pensando che la loro macchina da 4 tonnellate potesse gestire in sicurezza 4,5 tonnellate se necessario. Realtà dei fatti: durante i test di stabilità, un sollevatore telescopico deve rimanere in posizione verticale a circa 120-125% del suo carico nominale, ma questo avviene in condizioni rigorosamente controllate: terreno pianeggiante, attrezzo standard, pressione dei pneumatici esatta. Questo margine copre aspetti quali piccole differenze di produzione o una certa goffaggine dell'operatore. Serve ad assorbire le piccole incertezze, non i rischi dovuti alla disattenzione.

L'anno scorso ho lavorato con un team in Kenya che riteneva che la capacità nominale fosse ancora “sicura” anche con il sito inclinato di alcuni gradi. La loro unità da 3,5 tonnellate ha iniziato a scivolare in avanti su una pendenza di 5° con un pallet di blocchi, al di sotto del limite indicato sulla carta. Il momento di ribaltamento si sposta rapidamente quando non si è più perfettamente in piano. La tabella di carico della macchina non è valida su quella pendenza e il cosiddetto fattore di sicurezza non ti salva dalla fisica. Alla fine hanno interrotto il lavoro e hanno chiesto di livellare il terreno.

Ecco cosa conta di più quando si legge una tabella dei carichi: il valore nominale è il limite massimo assoluto, supponendo che tutto sia ideale. I cantieri reali - terreno morbido, dossi, pressione degli pneumatici irregolare - consumano quel margine integrato in pochi minuti. Suggerisco sempre di impostare una riduzione basata sulle politiche per le condizioni reali del cantiere. Considerate il valore della tabella dei carichi come un limite massimo, quindi calcolate quanto dovreste ridurre il carico ogni volta che c'è un rischio reale.

Punto chiave: I fattori di sicurezza riportati nella tabella di carico dei sollevatori telescopici sono stati concepiti per tenere conto delle variazioni di fabbricazione e degli effetti dinamici minori, non come capacità di lavoro aggiuntiva per i rischi reali. La capacità nominale è il limite massimo operativo in condizioni ideali; i pericoli presenti in cantiere possono esaurire rapidamente i margini integrati. Considerare sempre i valori riportati nella tabella come massimi non negoziabili.

In che modo gli operatori di sollevatori telescopici devono ridurre la potenza per il movimento?

Le tabelle di carico dei sollevatori telescopici forniscono la capacità nominale solo per terreni statici e pianeggianti; i movimenti dinamici non sono riportati. Durante gli spostamenti, quando si lavora su superfici irregolari o in pendenza, o quando si movimentano carichi sospesi o flessibili, gli operatori devono adottare ulteriori precauzioni attraverso procedure specifiche per il sito e valutazioni dei rischi. Molte flotte adottano regole interne di declassamento e limiti di portata ridotti in queste situazioni, ma la riduzione esatta dovrebbe essere definita dalla politica del datore di lavoro, dalle linee guida dell'OEM e dalle condizioni effettive del sito piuttosto che dalla sola tabella di carico.

Ecco cosa conta di più quando si riduce la potenza di un sollevatore telescopico per il movimento: la tabella di carico stampata si basa su un terreno piano e stabile con la macchina perfettamente in piano, cosa che raramente si verifica in un cantiere reale. Ricordo spesso agli operatori in Medio Oriente e nel Sud-Est asiatico che se si guida lentamente con un carico, anche su un terreno che sembra prevalentemente pianeggiante, non si deve mai dare per scontato che si applichi la piena capacità nominale. La maggior parte delle squadre esperte con cui ho lavorato utilizza 70-80% della tabella di carico come limite mentale nel momento in cui il terreno è irregolare o si effettua un tragitto breve. Ciò significa che se la tabella di carico indica 3.000 kg, è necessario limitarsi a circa 2.100-2.400 kg ogni volta che gli pneumatici non poggiano su un terreno perfetto o si sposta il braccio anche solo leggermente.

Il rischio aumenta su superfici più irregolari o in pendenza. Ricordo chiaramente un progetto in Kazakistan: ghiaia morbida, pendenza di 5 gradi e frequenti manovre di sterzata. Ho detto al loro supervisore: “Utilizzate da metà a due terzi di quanto indicato nella tabella, altrimenti la macchina si inclinerà più del previsto”. A 50-70% della capacità indicata, sì, si perde un po' di produttività, ma si evita un problema di stabilità o addirittura un ribaltamento. Questo non è solo un consiglio, è il modo in cui sono redatte la maggior parte delle politiche di sicurezza dei noleggiatori e degli appaltatori.

Per carichi sospesi³ o qualsiasi cosa che oscilli, consiglio sempre di ridurre la portata massima spostandosi indietro di un'intera zona di stabilità sulla tabella, non solo riducendo il peso. Queste regolazioni di solito non sono riportate nel manuale, ma fanno la differenza tra le specifiche “da showroom” e un funzionamento sicuro e reale.

Punto chiavePoiché le tabelle di carico dei sollevatori telescopici sono statiche, gli operatori e i supervisori devono applicare le proprie regole di declassamento per le situazioni dinamiche. L'utilizzo di un chiaro declassamento basato su percentuali per il movimento, i terreni accidentati e i carichi sospesi è un modo collaudato e a basso costo per migliorare la sicurezza e allineare la pratica reale alle limitazioni delle tabelle statiche.

Quali attività dei sollevatori telescopici aumentano il rischio di ribaltamento dinamico?

La maggior parte dei ribaltamenti dei sollevatori telescopici si verifica durante i movimenti con una geometria compromessa, come la marcia con il braccio sollevato, la frenata brusca con un carico proteso in avanti o la svolta con il braccio sollevato. Un rischio elevato si presenta anche durante la movimentazione di carichi sospesi o la guida su terreni irregolari, dove gli urti verticali amplificano il carico momentaneo oltre i valori statici indicati nella tabella.

Ho lavorato con appaltatori in Kenya che pensavano che i loro operai potessero guidare un sollevatore telescopico attraverso il cantiere con il braccio sollevato “solo per risparmiare tempo”. Purtroppo, molti degli incidenti di ribaltamento che ho visto iniziano proprio con questo tipo di scorciatoia.

Guidare con il braccio sollevato o esteso, anche solo di uno o due metri dal suolo,alterando in modo significativo la geometria di stabilità della macchina innalzando il baricentro e aumentando il momento di ribaltamento. In queste condizioni, frenate brusche o sterzate improvvise possono spingere rapidamente il momento di carico verso uno degli assi di ribaltamento della macchina, spesso lungo la linea dell'asse anteriore durante l'instabilità in avanti.

Il trasporto su terreni irregolari amplifica ulteriormente il rischio. Gli urti al suolo, i solchi o i passaggi come le rampe introducono forze verticali e longitudinali che non sono riportate nella tabella dei carichi. La situazione diventa ancora più critica quando si movimentano carichi sospesi o flessibili, come fasci di tondini di ferro o pallet su un gancio, dove l'oscillazione del carico aggiunge un momento aggiuntivo e imprevedibile.

Qualche anno fa ho assistito un cliente in Kenya dopo che il suo sollevatore telescopico da 4 tonnellate e 15 metri si era ribaltato in avanti mentre attraversava una breve rampa con un carico sollevato. La pendenza era modesta, circa 5°, ma un piccolo dosso nella transizione ha causato un breve carico d'urto. Quel momentaneo aumento del momento di carico effettivo si è sviluppato più rapidamente di quanto fosse possibile applicare gli interventi correttivi, e la macchina si è ribaltata.

Questo è esattamente il motivo per cui la tabella di carico deve essere letta per quello che è: un potenza statica per una macchina fissa, posizionata su un terreno piano e stabile, utilizzando gli accessori specificati e la geometria del braccio. Non rappresenta la capacità di sicurezza durante il trasporto, su superfici irregolari o durante il trasporto di un carico oscillante. Comprendere questa distinzione è fondamentale per prevenire questo tipo di incidenti.

Attività	Rischio dinamico	Impatto dell'errore dell'operatore	Scenario reale in cantiere
Viaggiare con il braccio sollevato (>2 m)	Molto alto	Rapida perdita di stabilità	Consegna di materiale su terreni morbidi o irregolari
Curva stretta con allungo in avanti	Alto	Rischio di punta laterale	Angolo stretto all'interno del magazzino o del piazzale
Guida in pendenza con carico	Molto alto	Punta in avanti in caso di frenata o dossi	Attraversamento di rampe o strade di accesso
Viaggiare su terreni irregolari	Alto	Improvviso picco di carico	Terreno accidentato, solchi o strade di trasporto temporanee
Trasporto di carichi sospesi o oscillanti	Molto alto	Spostamento imprevedibile del carico	Fasci di tondini di ferro o pallet con ganci
Frenata improvvisa con carico sollevato	Molto alto	Il momento di carico supera la stabilità	Evitare gli ostacoli o percorrere tratti in discesa

Punto chiave: Il rischio di ribaltamento dinamico nei sollevatori telescopici raggiunge il picco durante il movimento con braccio sollevato o carichi sospesi, specialmente su terreni irregolari. I controlli in cantiere, che limitano la velocità, l'altezza del braccio e manovre specifiche, dovrebbero concentrarsi su questi modelli di lavoro. Le tabelle di carico non tengono conto di questi effetti dinamici; la consapevolezza e la supervisione dell'operatore mitigano la maggior parte degli incidenti.

Come devono essere dimensionati i sollevatori telescopici per i lavori reali?

Il dimensionamento dei sollevatori telescopici in base ai valori massimi indicati nella tabella dei carichi presuppone condizioni ideali. Fattori reali quali terreno irregolare, lievi movimenti del braccio, variazioni dei pallet e usura dei componenti richiedono un 20–40%. cuscino di capacità nominale⁴ alla portata richiesta. Questo buffer mitiga i rischi, riduce gli allarmi di gestione del carico, prolunga la durata dei componenti e migliora la sicurezza operativa per tutta la durata della flotta.

Il mese scorso, un appaltatore in Kazakistan mi ha contattato per chiedermi consigli sulle dimensioni dei sollevatori telescopici da utilizzare per l'ampliamento di un sito industriale. Il suo team aveva calcolato che il loro fascio di acciaio più pesante, circa 2.500 kg, doveva superare un'impalcatura di esattamente 8 metri. Hanno scelto un modello che riportava un limite di “2.500 kg a 8 m” sulla tabella di carico OEM e hanno ritenuto che fosse sufficiente. Ma i lavori reali non corrispondono mai a questi scenari da manuale. Anche una leggera pendenza, un pallet inclinato o una modifica alle forche più lunghe possono spingere i carichi oltre i limiti di sicurezza. Quella cifra “perfetta” di 2.500 kg dipende dal fatto che la macchina sia in piano (entro 3°), che le forche siano standard e che non ci sia peso aggiuntivo più lontano.

In base alla mia esperienza, consiglio sempre di lasciare un riserva di capacità significativa al limite critico, piuttosto che dimensionare una macchina al minimo indispensabile indicato nella tabella dei carichi. In questo caso, ciò significa selezionare un sollevatore telescopico con una portata comodamente superiore 2.500 kg a 8 m, non uno che soddisfi tale cifra solo sulla carta. Il motivo è semplice: il terreno irregolare, i piccoli movimenti del braccio, la variabilità dei pallet e la normale usura dei componenti riducono la capacità utilizzabile nel tempo. Anche gli accessori e le forche possono diventare fattori limitanti: l'usura delle forche, ad esempio, è ampiamente riconosciuta come un fattore che riduce significativamente la capacità delle forche con la perdita di spessore. Senza un margine sufficiente, il indicatore del momento di carico⁵ è più probabile che generi avvisi o limiti di funzionamento, costringendo gli operatori a eludere gli allarmi o richiedere una macchina più grande, entrambe soluzioni che aumentano i tempi di inattività e i costi operativi.

La realtà è che lavorare con un sollevatore telescopico a valori compresi tra 60 e 70% della tabella dei carichi mantiene più basso lo stress dei componenti e riduce i costosi guasti. Si riducono anche gli allarmi di sistema e lo stress dell'operatore. Suggerisco di controllare la tabella dei carichi in base alla portata effettiva del vostro cantiere e di aggiungere quel margine prima dell'acquisto. È il modo più semplice per proteggere l'operatività, la sicurezza e il vostro budget per tutta la durata della macchina.

Punto chiave: Dimensionare un sollevatore telescopico direttamente in base al suo carico massimo nominale alla massima estensione non è realistico. Includere un margine di capacità di 20–40% per i posizionamenti critici è la pratica migliore per assorbire la variabilità del mondo reale, ridurre l'usura e gli allarmi e abbassare i costi totali di movimentazione, proteggendo al contempo il tempo di attività e la sicurezza del sito.

In che modo i dispositivi elettronici LMI dei sollevatori telescopici migliorano la sicurezza?

Indicatori elettronici del momento di carico⁶ (LMI) e Grafico del carico dinamico visualizzato⁷ I moderni sollevatori telescopici utilizzano sensori per monitorare l'angolo del braccio, l'estensione, l'inclinazione del telaio e la configurazione degli accessori. Questi sistemi visualizzano in tempo reale i limiti di capacità sul display in cabina e avvisano, o limitano le funzioni, quando la macchina si avvicina ai suoi limiti di stabilità, aiutando gli operatori a gestire i rischi che non sono visibili su una tradizionale tabella di carico cartacea.

Una cosa che noto costantemente nei cantieri, specialmente in Europa e in alcune zone del Medio Oriente, è quanto siano diventate più sicure le operazioni con i sollevatori telescopici. quando l'LMI elettronico viene effettivamente utilizzato, non ignorato. In un progetto, la squadra stava sollevando travi del tetto del peso di 2.500 kg con un sollevatore telescopico rotante da 16 metri. L'operatore si è affidato alla tabella di carico cartacea fino a quando non ha iniziato a lavorare con un braccio ausiliario su un leggero pendio. È qui che l'LMI elettronico ha fatto la differenza.

Man mano che il braccio veniva esteso, il sistema valutava continuamente la geometria del braccio e l'inclinazione del telaio, mostrava una zona di sicurezza ridotta sullo schermo in cabina ed emetteva un segnale acustico di avvertimento ben prima che la macchina raggiungesse il limite di stabilità. Un grafico statico non avrebbe rispecchiato quella combinazione di attacco, portata e condizioni del terreno.

Da un punto di vista pratico, un sistema LMI elettronico adeguato integra sensori dell'angolo e dell'estensione del braccio, sensori del livello del telaio e riconoscimento degli accessori (che può essere automatico su alcune macchine o selezionato manualmente su altre). Il sistema confronta questi dati in tempo reale con il database delle tabelle di carico approvate della macchina e risponde avvisando l'operatore o, su molte macchine, limitando ulteriori movimenti pericolosi come l'estensione o l'abbassamento del braccio.

Ho visto questo sistema prevenire incidenti reali. In un caso, un operatore ha tentato di estendere il braccio quasi alla massima portata con un pallet già vicino al limite. Prima che la macchina potesse diventare instabile, l'LMI ha bloccato la funzione di estensione. Questo intervento ha probabilmente evitato un ribaltamento, non solo un piccolo spavento.

Detto questo, l'LMI elettronico non sostituisce la tabella di carico. Il Il grafico dei carichi statici rimane il punto di riferimento per la pianificazione del lavoro., selezione degli accessori e pianificazione del sollevamento. L'LMI è un livello secondario di protezione che aiuta gli operatori a rimanere entro i limiti quando le condizioni cambiano, ma non può eliminare la necessità di una configurazione corretta, un funzionamento prudente e una formazione adeguata.

Punto chiave: Gli LMI elettronici e le tabelle di carico dinamiche migliorano la sicurezza operativa e riducono il rischio di ribaltamento mostrando agli operatori lo stato di capacità in tempo reale e avvisandoli in caso di sovraccarico. Tuttavia, essi integrano, anziché sostituire, la fondamentale tabella di carico statico, reagendo principalmente quando si avvicinano i limiti piuttosto che prevedendo attivamente tutti gli scenari dinamici.

In che modo le condizioni della macchina influiscono sulla precisione della tabella di carico?

Le tabelle di carico dei sollevatori telescopici si basano su condizioni testate in fabbrica: pneumatici e pressione corretti, componenti del braccio ben fissati, stabilizzatori o blocchi degli assi funzionanti e un indicatore del momento di carico (LMI) calibrato. L'usura reale, una manutenzione inadeguata o riparazioni non approvate possono ridurre i margini di stabilità effettivi, rendendo indispensabili ispezioni rigorose e ricalibrazioni periodiche per mantenere una capacità nominale accurata e sicura.

Una domanda che mi viene posta continuamente è: “Perché il mio sollevatore telescopico sembra instabile anche quando mi attengo alla tabella di carico?” La risposta reale è che la maggior parte delle flotte non opera mai in condizioni perfette, come quelle testate. Le tabelle di carico di fabbrica si basano su ipotesi: dimensioni corrette degli pneumatici, pressione corretta, cuscinetti del braccio ben fissati, stabilizzatori funzionanti e un indicatore del momento di carico (LMI) calibrato. Ma nei cantieri reali in luoghi come la Malesia o il Kazakistan, vedo spesso unità che circolano con pneumatici non corrispondenti, pressione bassa 20% o cuscinetti del braccio usurati che consentono al braccio di spostarsi di alcuni millimetri sotto carico. Queste piccole variazioni si sommano e riducono il margine di stabilità reale, a volte più di quanto gli operatori si rendano conto.

Ricordo un appaltatore in Brasile che aveva saltato un'ispezione settimanale. Il suo sollevatore telescopico da 3,5 tonnellate era classificato per 2.000 kg a 12 metri di portata sulla tabella, ma gli pneumatici sgonfi e un blocco dell'asse posteriore usurato hanno fatto sì che si ribaltasse quasi con un pallet da 1.500 kg. L'LMI non era stato ricalibrato da due anni, quindi l'allarme non è mai scattato. È una situazione spaventosa. La tabella sembrava a posto, ma le condizioni della macchina raccontavano un'altra storia. Un sollevatore telescopico può raggiungere la sua capacità nominale solo quando tutti i sistemi (pneumatici, braccio, telaio, impianto idraulico) corrispondono ai valori di fabbrica.

Ecco perché dico sempre ai responsabili della manutenzione: considerate le politiche rigorose relative agli pneumatici e la calibrazione LMI annuale (a volte anche trimestrale) come elementi non negoziabili. Le riparazioni proattive delle boccole del braccio e le ispezioni congiunte tra la manutenzione e gli operatori consentono di individuare la maggior parte dei problemi prima che mettano a rischio la sicurezza. Per le unità più vecchie o sottoposte a un uso intensivo, prendete in considerazione una riduzione della potenza di 10-15% per recuperare la stabilità perduta. Non lasciate che una tabella di carico vi induca in un falso senso di sicurezza.

Punto chiave: La stabilità effettiva dei sollevatori telescopici spesso non è all'altezza delle ipotesi riportate nella tabella dei carichi a causa di problemi relativi a pneumatici, braccio, assale o LMI. I responsabili della manutenzione devono applicare rigorose procedure di ispezione, politiche relative agli pneumatici e calibrazioni regolari dell'LMI. In caso contrario, la capacità nominale pubblicata potrebbe sovrastimare pericolosamente il margine di sicurezza reale, specialmente su macchine più vecchie o in cattivo stato di manutenzione.

In che modo le regole del sito affrontano le dinamiche dei sollevatori telescopici?

Le regole del sito e la formazione degli operatori compensano i limiti statici della tabella di carico imponendo boom-low viaggio⁸, limiti di velocità⁹ in base alle condizioni del terreno e ai divieti di effettuare curve strette o frenate brusche con carichi sollevati. Sono essenziali politiche chiare e una supervisione attiva, poiché gli incidenti dinamici possono essere prevenuti solo attraverso comportamenti applicabili sul posto, non dalla tabella dei carichi stessa.

Vorrei condividere un aspetto importante delle regole relative all'uso dei sollevatori telescopici: la vera sicurezza deriva dal comportamento delle persone sul posto di lavoro, non solo da quanto riportato nelle tabelle di carico. Le tabelle sono calcolate per condizioni ideali e stazionarie, ma ogni cantiere presenta superfici irregolari, dossi imprevisti e carichi instabili. Gli operatori che si trovano ad affrontare fango o terreni in pendenza imparano rapidamente che un numero riportato su una tabella non garantisce la stabilità quando il braccio è esteso a metà. Ecco perché la maggior parte dei cantieri impone di spostarsi con il braccio abbassato e retratto: se vedo qualcuno che si muove con il braccio sollevato, so che sta rischiando un ribaltamento, indipendentemente da ciò che dice la tabella.

Un appaltatore con cui ho lavorato in Polonia aveva imposto limiti rigorosi: altezza del braccio durante la marcia non superiore a 2 metri e velocità limitata a quella di “passo d'uomo” (circa 4 km/h), soprattutto quando il terreno era bagnato. Il capocantiere camminava accanto alla macchina per effettuare controlli a campione. Sembra una misura severa, ma da quando è stata introdotta, gli incidenti sono diminuiti drasticamente. Un altro cliente in Sudafrica collega le valutazioni delle prestazioni degli operatori alla sicurezza dei sollevatori telescopici: se qualcuno viene visto effettuare una svolta brusca o frenare con un carico sollevato, questo viene registrato e influisce sul loro prossimo contratto. Queste politiche hanno un impatto reale sul sito.

La formazione è altrettanto importante. Ricordo sempre agli operatori che la tabella dei carichi rappresenta il massimo in condizioni ideali; nella realtà, le forze dinamiche richiedono un margine di sicurezza. Regole semplici, come “dimezzare la capacità se si lavora con il braccio esteso”, non compaiono nei manuali OEM, ma insegnare abitudini prudenti previene gli incidenti. Il mio consiglio? Non considerare mai la tabella come un'autorizzazione a compiere manovre rischiose. Una supervisione attiva del cantiere, limiti di velocità personalizzati e frequenti promemoria sono ciò che effettivamente tiene sotto controllo la dinamica dei sollevatori telescopici.

Punto chiavePoiché le tabelle di carico dei sollevatori telescopici non tengono conto dei movimenti dinamici, solo regole rigorose sul posto di lavoro, una formazione mirata e una supervisione attenta possono colmare questa lacuna in materia di sicurezza. I dati statici delle tabelle di carico devono sempre essere supportati da azioni pratiche e applicabili per ridurre gli incidenti dinamici nel mondo reale.

Conclusione

Abbiamo visto come le tabelle di carico dei sollevatori telescopici mostrino solo i limiti di sicurezza in condizioni statiche e controllate e non tengano conto delle variabili imprevedibili del mondo reale, come il movimento, il vento e il terreno accidentato. Da quanto ho potuto osservare, i cantieri più sicuri ed efficienti sono quelli gestiti da persone che considerano la tabella come un punto di partenza, non come l'unica fonte di riferimento. Ricordo sempre ai miei collaboratori: “Non lasciate che le specifiche dello showroom si trasformino in una situazione in cui lo showroom è perfetto, ma il cantiere è un disastro‘. Se state confrontando diversi modelli o avete domande su cosa funziona meglio per il vostro ambiente di lavoro, sarò lieto di condividere con voi ciò che ha funzionato per i team reali sul campo. Contattatemi in qualsiasi momento per discutere del vostro progetto: vale sempre la pena ricontrollare i dettagli. Ogni cantiere ha le sue sfide: la vostra sicurezza e produttività vengono prima di tutto.
