Utilisations de la flèche télescopique : guide éprouvé sur le terrain pour un levage en toute sécurité

Ce matin même, j'ai envoyé un message à un chef de chantier en Pologne qui avait du mal à installer des poutres de 8 mètres au-dessus d'un échafaudage. Son problème était simple : les fourches pouvaient approcher la charge, mais pas suffisamment – ni en toute sécurité – pour la mettre en place sans faire preuve d'un peu de créativité.

Une flèche télescopique pour chariot télescopique est un accessoire de levage spécialisé conçu pour transformer un chariot télescopique standard en un dispositif de levage à crochet très polyvalent. Cet accessoire se compose d'une flèche robuste en acier, généralement d'une longueur comprise entre 2 et 4 mètres, équipée d'un crochet pivotant homologué et d'un loquet de sécurité. En se fixant sur le chariot ou sur les fourches, la flèche télescopique prolonge le point de levage vers l'avant et vers le haut.

Qu'est-ce qu'une flèche télescopique ?

Une flèche télescopique est un accessoire de levage spécial qui transforme un chariot télescopique en une grue mobile compacte. Elle se compose généralement d'une flèche en acier de 2 à 4 mètres équipée d'un crochet pivotant homologué, montée sur le chariot ou au-dessus des fourches. Les flèches télescopiques permettent de manipuler en toute sécurité des charges suspendues à l'aide de crochets, d'élingues ou de chaînes.

La plupart des gens voient un chariot télescopique et pensent “ fourches pour palettes ”. Mais la réalité sur les chantiers, de Dubaï au Brésil, est différente : un bras articulé transforme votre chariot télescopique de base en une véritable mini-grue. Au lieu de transporter des palettes, vous disposez d'un bras en acier, généralement d'une longueur de 2 à 4 mètres, avec un crochet pivotant homologué à son extrémité. Son mode de fixation (directement sur le chariot ou glissé sur les fourches et fixé par des goupilles) permet de l'adapter rapidement sans avoir à acheter d'équipement de levage supplémentaire. J'ai travaillé sur des projets où le simple fait de remplacer la flèche télescopique a permis au même chariot télescopique de 4 tonnes de manipuler des unités CVC de 1 500 kg, des fermes de toit et même de petits générateurs en hauteur.

Permettez-moi de partager quelque chose d'important à propos de capacité de charge¹. Lorsque vous installez une flèche articulée, son poids propre, souvent compris entre 150 et 300 kg, réduit immédiatement la capacité de votre chariot télescopique. capacité nominale². De plus, le point de levage se déplace vers l'avant, ce qui réduit encore davantage la capacité utile en raison de l'effet de levier. Lors d'un chantier au Kenya, l'équipe prévoyait de soulever 2 000 kg à la portée maximale. Mais avec la flèche, leur capacité de levage réelle en toute sécurité n'était que de 1 100 kg, soit moins de 60% de leur capacité “ standard ”. C'est toujours le tableau de charge³ (indiquant les poids sécuritaires pour chaque longueur de flèche) qui reflète la réalité, et pas seulement les chiffres indiqués dans la brochure.

Ainsi, même si une flèche est un moyen économique d'ajouter de nouvelles capacités de levage à votre flotte existante, vous devez respecter les lois de la physique. Je vous suggère de vérifier les capacités réduites spécifiques avec votre accessoire actuel avant de décider des travaux que vous pouvez entreprendre. Cela vous évitera de mauvaises surprises coûteuses sur le chantier.

Point clé à retenirLes flèches télescopiques pour chariots télescopiques constituent un moyen économique de soulever et de positionner en toute sécurité des charges suspendues à l'aide d'un chariot télescopique existant, éliminant ainsi le besoin d'une grue mobile séparée. Le poids de l'accessoire et le déplacement du centre de gravité doivent toujours être pris en compte, car ils réduisent la capacité de levage nominale de la machine.

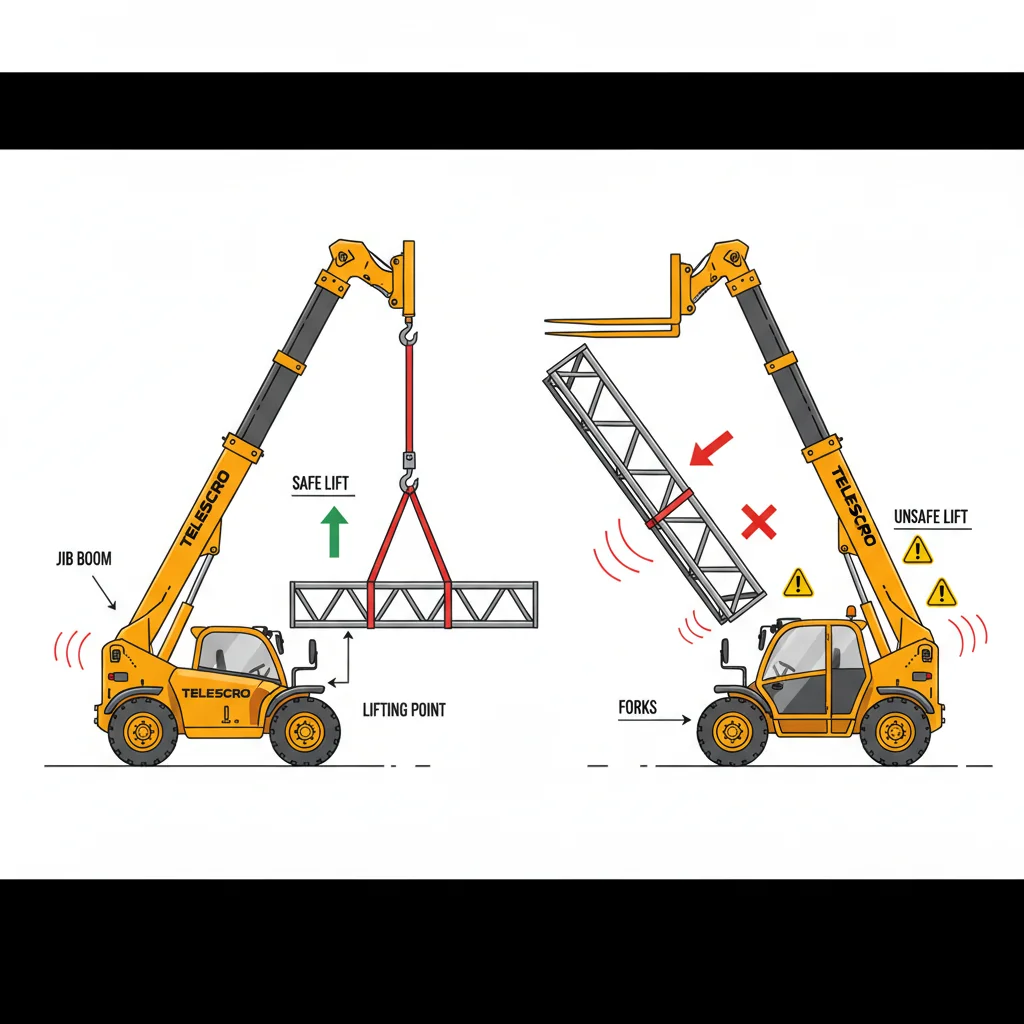

Quand un bras articulé est-il plus sûr que des fourches ?

Une flèche est l'accessoire préféré pour les chariots télescopiques lorsque la charge ne peut pas être soutenue en toute sécurité par des fourches ou doit être soulevée à partir d'un point de levage dédié. Les cas typiques incluent les fermes, les unités CVC avec anneaux de levage⁴, les machines équipées d'anneaux de levage, d'ancrages préfabriqués et les charges montées ou irrégulières pour lesquelles le levage direct à l'aide d'un chariot élévateur à fourche n'est pas sûr.

Permettez-moi de partager une information importante concernant les flèches et les fourches que de nombreux opérateurs ignorent. Les fourches fonctionnent bien pour tout ce qui est conçu pour être posé à plat, comme les briques palettisées ou les paquets de barres d'armature avec des fourreaux adaptés. Mais dès que vous êtes confronté à une charge avec un point de levage dédié ou un équilibre irrégulier, l'utilisation de fourches devient rapidement risquée. J'ai vu des projets aux Émirats arabes unis où les équipes ont essayé de soulever des unités CVC à l'aide des pointes des fourches parce que c'était “ plus rapide ”. Le travail a en fait été ralenti en raison des repositionnements constants, et le responsable de la sécurité a arrêté le travail parce que les chaînes sur les fourches n'étaient pas autorisées sur le site.

Les charges qui nécessitent des élingues, des anneaux de levage ou des boulons à œil sont précisément la raison d'être des flèches télescopiques. Une flèche télescopique vous offre un crochet de levage certifié et des capacités de charge clairement indiquées, directement sur le tableau de charge (et pas seulement sur papier, mais sous forme d'autocollant à hauteur des yeux sur l'accessoire lui-même). Avec une flèche télescopique de 2 tonnes, vous connaissez la limite de sécurité à chaque angle de la flèche, et l'indicateur de moment de la machine surveille les surcharges. Je dis toujours aux nouveaux clients : si vous êtes tenté d'enrouler une chaîne ou une élingue autour des fourches, utilisez plutôt la flèche. C'est plus sûr et vous ne violerez pas les règles du site qui interdisent les levages “ à l'extrémité des fourches ”.

Sur un chantier au Kazakhstan, un client a utilisé un chariot télescopique d'une capacité nominale de 4 000 kg pour positionner des fermes de toit, chacune mesurant plus de 13 mètres de long, à l'aide d'une flèche et d'une barre d'écartement. L'équipement était parfaitement vertical, évitant les charges latérales, et l'équipe a terminé deux jours avant la date prévue. Les flèches ne conviennent pas à tous les types de levage, mais pour les charges de forme irrégulière, rigides ou suspendues, elles sont toujours le bon choix.

Point clé à retenir: Utilisez une flèche télescopique lorsque les règles du site interdisent le levage à l'aide de fourches ou de moyens improvisés, ou lorsque vous manipulez des charges à l'aide de points de levage, d'élingues ou de barres d'écartement spécifiques. Les flèches télescopiques sont équipées de crochets certifiés et indiquent clairement la capacité de charge, ce qui améliore considérablement la sécurité du levage par rapport aux fourches dans ces situations.

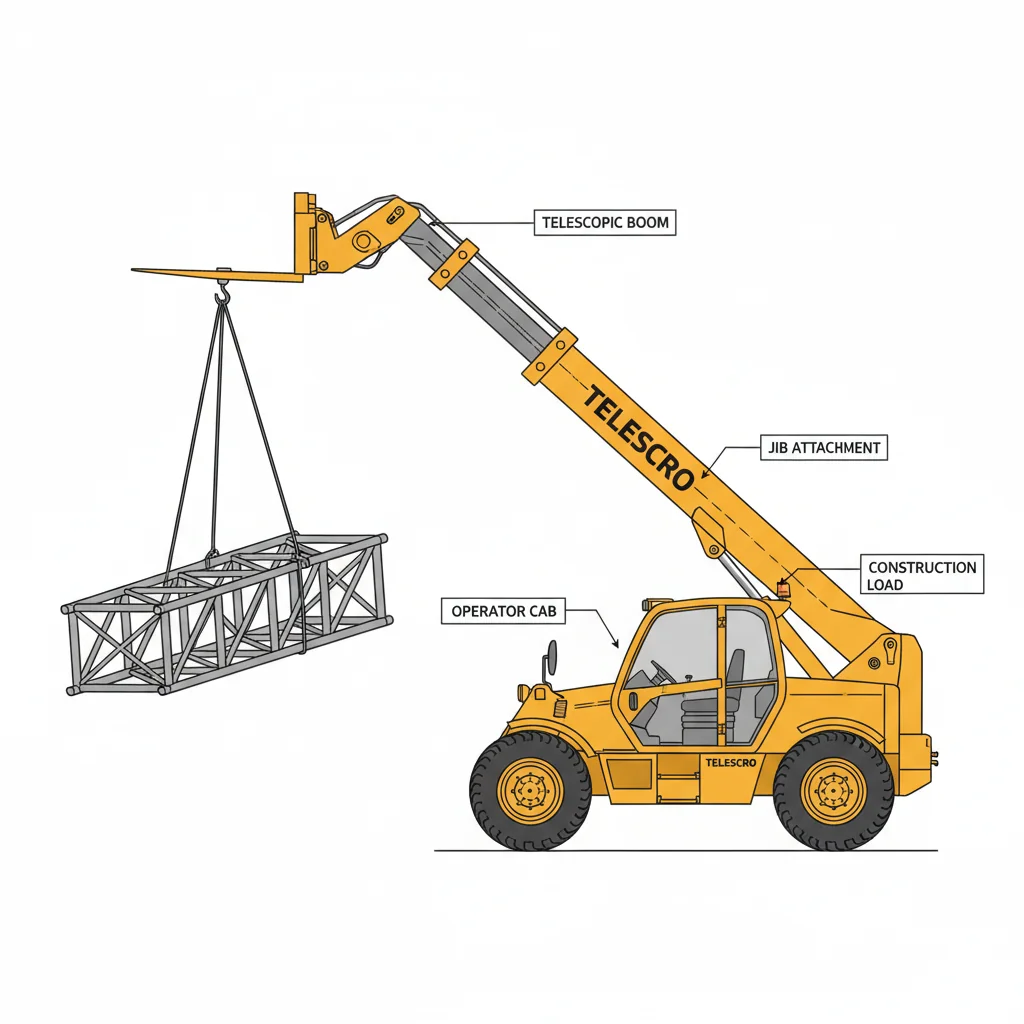

Quand un chariot télescopique doit-il utiliser une flèche ?

Une flèche télescopique est destinée à soulever et à déplacer des matériaux, et non du personnel. Utilisez une flèche lorsque la tâche implique la manipulation de charges lourdes telles que des poutres ou des pompes, en veillant à ce que les travailleurs puissent accéder à la zone de manière autonome. Soulever des personnes à l'aide de crochets ou d'élingues depuis une flèche constitue une grave violation des règles de sécurité et de la réglementation.

La plus grande erreur que je constate est l'utilisation d'une flèche télescopique pour soulever des personnes, généralement parce que quelqu'un a besoin d“” un peu plus de portée ». J'ai vu cela se produire à Dubaï, sur des chantiers de gratte-ciel où les délais sont serrés et où l'équipe est tentée d'installer une nacelle sur une flèche pour un accès rapide. Il s'agit d'une grave violation des règles de sécurité, et cette pratique est interdite sur presque tous les chantiers que j'ai visités. Les flèches sont conçues pour manipuler des charges matérielles, telles que des poutres en acier ou des pompes, et non du personnel. Le tableau de charge de votre chariot télescopique indique les capacités de sécurité pour une bonne raison, et croyez-moi, il ne tient pas compte des vies humaines dans une élingue.

Voici une liste de contrôle rapide pour savoir quand un chariot télescopique doit utiliser une flèche plutôt qu'un autre accessoire :

• Utilisez une flèche lorsque Votre tâche consiste à déplacer des charges suspendues : poutres, unités CVC, pompes, tout ce qui peut être soulevé à l'aide d'un crochet.
• Jamais Utilisez une flèche pour soulever des personnes ou des nacelles, même “ pour un travail rapide ”. Utilisez une plate-forme de travail homologuée équipée de garde-corps et d'ancrages appropriés.
• Vérifiez le tableau de charge à chaque fois.—l'ajout d'un bras déplace le centre de gravité vers l'avant et réduit la capacité nominale, parfois de 30 à 50%.
• Les travailleurs doivent pouvoir accéder à la zone de manière autonome.—à l'aide d'une échelle, d'un escalier ou lorsque la charge est placée, et non en montant sur la charge ou le crochet.
• Si l'objectif principal est le transport de personnes Pour les outils ou l'inspection, choisissez une plate-forme de travail télescopique ou une PEMP, et non une flèche.
• Le mélange des rôles crée un risque majeur—Ne suspendez pas les paniers aux flèches pour “ gagner du temps ”. J'ai vu des régulateurs australiens mettre fin à des projets entiers pour cette raison.

Je recommande toujours de privilégier la simplicité : les personnes montent sur les plateformes, les matériaux sont suspendus à des crochets. C'est ainsi que vous restez en sécurité et en conformité avec la loi, partout dans le monde.

Point clé à retenir: Utilisez toujours la flèche télescopique d'un chariot télescopique uniquement pour soulever des matériaux, jamais des personnes. Choisissez une nacelle ou une plate-forme de travail homologuée pour élever du personnel. Le mélange de ces fonctions crée des risques majeurs pour la sécurité et la responsabilité civile : la présence de personnes sur les plates-formes et de charges sur les crochets est la norme sûre et légale.

Comment une flèche augmente-t-elle la portée ?

Une flèche télescopique prolonge le point de levage d'un chariot télescopique vers l'avant et vers le haut, offrant jusqu'à 3,6 m (12 pi) de portée horizontale supplémentaire au-delà des pointes des fourches. Cela permet de placer en toute sécurité des charges au-dessus d'obstacles, tels que des parapets, des garde-corps ou des échafaudages, où l'accès direct par les fourches est impossible.

Voici ce qui importe le plus lorsque l'on pense à la portée : une flèche articulée ne vous donne pas seulement un peu plus de longueur, elle pousse en fait votre point de levage jusqu'à 12 pieds (environ 3 à 4 mètres) plus en avant et, tout aussi important, plus haut que les pointes de vos fourches. Cela signifie que vous pouvez soulever au-dessus des parapets, des échafaudages ou même des toits bas sans avoir à repositionner l'ensemble de votre chariot télescopique. Cette capacité à " passer par-dessus " est sa véritable valeur ajoutée. J'ai vu cette fonctionnalité résoudre des problèmes majeurs, en particulier sur les chantiers de rénovation exigus à Singapour, où les entrepreneurs installent des unités de climatisation sur les rebords du deuxième étage. Sans la flèche, l'accès nécessiterait de retirer une balustrade ou même de louer un équipement de levage supplémentaire coûteux.

Pour vous donner un exemple concret, l'année dernière à Dubaï, j'ai travaillé avec une équipe qui devait installer des panneaux de verre derrière une fontaine, sans possibilité d'approche directe. Leur chariot télescopique standard de 4 tonnes ne pouvait approcher les fourches qu'à moins de deux mètres du point de chute. Le remplacement par une flèche télescopique de 3 mètres a fait toute la différence, permettant de livrer les panneaux en toute sécurité sur une plate-forme étroite derrière l'obstacle. Le travail a été terminé une semaine avant la date prévue, car aucun échafaudage supplémentaire n'a été nécessaire.

Mais voici le hic : chaque centimètre supplémentaire de portée signifie que votre charge est suspendue plus en avant, ce qui augmente le rayon de charge effectif. Cela réduit votre capacité nominale, parfois de moitié ou plus, selon la longueur de la flèche et la taille de la machine. Vérifiez toujours le tableau de charge combinée pour votre unité et votre flèche. Je rappelle toujours à mes clients de ne travailler que sur un sol plat et stable lorsqu'ils utilisent une extension. Le bon accessoire peut faciliter les placements difficiles, mais seulement si vous respectez les limites indiquées dans le tableau de charge.

Point clé à retenir: Une flèche télescopique améliore considérablement la capacité d'un chariot télescopique à transporter des charges par-dessus des obstacles ou dans des espaces confinés. Cependant, une portée accrue modifie également le centre de gravité de la charge et réduit la capacité nominale. Consultez toujours le tableau de charge combiné du chariot télescopique et de la flèche télescopique et utilisez l'équipement uniquement sur un sol ferme et plat.

Quelles sont les utilisations courantes des flèches télescopiques des chariots télescopiques ?

Les flèches télescopiques des chariots télescopiques excellent dans les levages légers à moyens où une petite grue pourrait autrement être utilisée. Les applications courantes comprennent pose de fermes de toit⁵, poutres en acier, unités CVC et panneaux préfabriqués dans la construction, ainsi que le remplacement d'équipements dans les usines industrielles et la manutention de gros outils dans l'agriculture ou les chantiers navals.

J'ai travaillé avec des clients qui pensaient à tort qu'une flèche articulée ne servait qu'à des travaux spéciaux. En réalité, ces accessoires sont utilisés quotidiennement dans un nombre surprenant de secteurs. Dans le domaine de la construction, j'ai vu des flèches articulées déplacer des fermes de toit sur des charpentes à deux étages, mettre en place de petites poutres en acier et installer des unités de climatisation, en particulier lorsque l'accès était trop étroit pour une grue mobile. Un client à Dubaï m'a récemment confié avoir utilisé un chariot télescopique de 4 tonnes équipé d'une flèche de 2,5 mètres pour installer des escaliers préfabriqués jusqu'au troisième étage. L'entrepreneur a ainsi évité les coûts et les délais liés à l'utilisation d'une grue pour chaque levage mineur. Les flèches télescopiques sont particulièrement utiles dans les usines industrielles et les travaux agricoles.

Au Kazakhstan, une équipe de maintenance d'usine devait remplacer une pompe de 900 kg sur une plate-forme surélevée, mais l'allée principale ne permettait pas l'accès à une grue. Leur chariot télescopique de 14 mètres équipé d'une flèche à angle court a fait l'affaire : en ligne droite, à proximité immédiate, le travail a été effectué en une demi-journée. J'ai également aidé des exploitations agricoles à choisir des flèches pour la manutention de semoirs ou la réparation de pivots d'irrigation, des endroits où il est impossible d'utiliser une fourche en toute sécurité.

Les utilisations typiques d'une flèche télescopique comprennent :

• Mise en place des fermes de toit, des poutres et des unités CVC sur les chantiers résidentiels/commerciaux légers
• Manipulation d'éléments préfabriqués en béton (panneaux, escaliers, coffrages)
• Équipement de levage dans les usines (moteurs, réservoirs ou pièces détachées) où il n'y a pas de ponts roulants
• Outils de déménagement dans les grandes exploitations agricoles (épandeurs d'engrais, semoirs)
• Manœuvres de bateau pour les mâts coulissants ou le déplacement de petites coques dans les marinas

Point clé à retenirLes flèches télescopiques des chariots télescopiques offrent une capacité de levage polyvalente et efficace pour les secteurs de la construction, de l'industrie, de l'agriculture et de la marine. Elles comblent le fossé entre les chariots élévateurs et les grues, permettant à une seule machine de servir plusieurs métiers pour des tâches de levage non standard, en hauteur et dans des espaces confinés, en particulier lorsque les ponts roulants ou les équipements de levage spécialisés ne sont pas pratiques.

Comment les flèches modifient-elles la capacité des télescopiques ?

La fixation d'une flèche à un chariot télescopique déplace le centre de gravité vers l'avant, ce qui réduit considérablement la capacité utile par rapport à l'utilisation de fourches à la même extension de flèche. La sécurité du levage dépend à la fois du tableau de charge de la machine de base et des caractéristiques techniques de la flèche en fonction de sa position, la valeur la plus basse prévalant toujours.

J'ai travaillé avec plusieurs clients qui sous-estimaient l'impact d'une flèche sur la capacité utile. Par exemple, l'été dernier à Dubaï, l'un de nos partenaires de location a commandé un chariot télescopique de 3,5 tonnes dans l'espoir de soulever 2 500 kg avec une flèche de 4 mètres à pleine portée. Lorsque son équipe a essayé de soulever des faisceaux de tuyaux en acier, l'indicateur de moment s'est déclenché avant même qu'ils ne s'en approchent. La limite de sécurité réelle était de seulement 1 200 kg à ce rayon, soit moins de la moitié de la capacité nominale de la fourche au même angle de flèche. Cette différence s'explique par deux facteurs : le poids de la flèche elle-même et le fait que l'ajout d'une flèche déplace le centre de gravité de la charge beaucoup plus vers l'avant.

Les flèches semblent souvent simples, mais leur capacité nominale varie toujours en fonction de la position de la goupille. La plupart des flèches télescopiques ont des paliers : peut-être 6 000 lb (environ 2 700 kg) à la plus courte extension, jusqu'à seulement 2 000 lb (900 kg) à pleine extension. Mais c'est là que certaines personnes se trompent : le tableau de charge de base du chariot télescopique combiné au tableau du bras peut donner des valeurs beaucoup plus faibles. Le chiffre le plus bas l'emporte toujours. Si votre machine de base indique 1 800 kg à un certain rayon, mais que le bras indique 1 000 kg, vous devez utiliser 1 000 kg comme limite supérieure, y compris les élingues, les manilles ou les barres d'écartement.

D'après mon expérience, l'approche la plus sûre consiste à demander à votre fournisseur le tableau de charge combinée spécifique à votre flèche et à votre machine. Ne vous fiez pas uniquement aux indications figurant sur les autocollants ou à des suppositions. Formez votre équipe à vérifier la capacité pour chaque configuration de levage, en particulier lorsque vous utilisez des accessoires qui déplacent le centre de gravité vers l'avant. Je recommande toujours aux opérateurs de vérifier ces chiffres avant de suspendre un poids au crochet.

Point clé à retenir: Consultez toujours le tableau des charges combinées pour le modèle spécifique de télescopique et de flèche. La capacité nominale peut diminuer de plus de moitié lorsqu'une flèche est fixée, et la limite inférieure entre la machine et l'accessoire doit être utilisée pour garantir la sécurité de l'utilisation. Ne vous fiez jamais uniquement à la capacité de la machine de base.

Comment choisir une flèche télescopique pour chariot télescopique ?

Pour choisir une flèche télescopique pour chariot télescopique, il faut dresser la liste des levages les plus courants afin de déterminer la portée, la capacité et la fréquence requises. Les flèches télescopiques (2 à 4 m) conviennent aux tâches plus légères et à portée étendue, tandis que les flèches fixes (1,5 à 2,5 m) offrent une plus grande capacité nominale. Vérifiez toujours le tableau de charge, l'homologation OEM, la certification et la compatibilité des accessoires. Évitez les flèches non certifiées ou non documentées.

La plupart des acheteurs commencent par demander “ Quelle est la capacité de levage de cet appareil ? ”, mais il y a une question plus importante : quels sont les cinq types de levage que vous effectuez le plus souvent ? D'après mon expérience, notamment avec des entreprises de construction à Dubaï et à Singapour, tout change lorsque vous identifiez vos besoins réels. Par exemple, un client à Dubaï pensait avoir besoin d'une flèche télescopique de 4 mètres pour les unités CVC. En réalité, 80% de ses levages étaient compris entre 700 et 900 kg, rarement au-delà de 2,5 mètres. Il est passé à une flèche à longueur fixe, a gagné près de 30% de capacité nominale supplémentaire et a gagné du temps en changeant d'accessoires.

Voici ce qui importe : les flèches télescopiques (généralement de 2 à 4 mètres avec plusieurs positions de goupille) fonctionnent mieux si vous avez besoin d'une portée et d'un placement flexible, comme pour installer des poutres ou entretenir des équipements sur un toit. Leur limite ? Une capacité nominale inférieure à la longueur maximale. Si votre travail est lourd ou répétitif (levage de transformateurs, de tuyaux ou de blocs de béton à moins de 2 mètres), optez pour une flèche fixe. Les flèches fixes (1,5 à 2,5 mètres) sont plus légères et préservent davantage la capacité nominale de votre chariot télescopique. Tenez toujours compte du poids propre de l'accessoire. Le tableau de charge doit indiquer la capacité à chaque longueur et angle, et pas seulement la valeur “ maximale ” indiquée en gros titre.

Je recommande toujours de vérifier trois points essentiels : premièrement, vérifiez que la flèche est homologuée par le fabricant d'origine de votre machine et qu'elle est accompagnée d'un tableau de charge certifié. Deuxièmement, vérifiez que le crochet et les points de levage sont correctement homologués (la certification CE ou ASME est un bon indicateur). Enfin, n'utilisez jamais de flèches artisanales ou non documentées. Des clients loueurs au Kenya ont échoué à un audit de sécurité surprise et ont perdu d'importants contrats parce que leurs flèches ne comportaient pas de numéros de série ni de documents attestant des tests de charge. Pour garantir la sécurité des opérations, il est essentiel de choisir une flèche certifiée, compatible et clairement documentée.

Point clé à retenir: Choisissez toujours une flèche télescopique en fonction des exigences de levage habituelles, en vérifiant la capacité nominale, la compatibilité des accessoires, l'homologation OEM et les tableaux de charge certifiés. Les flèches certifiées garantissent un fonctionnement sûr et la conformité, en particulier pour les flottes de location et lors des audits de sécurité. Privilégiez les équipements correctement documentés et testés.

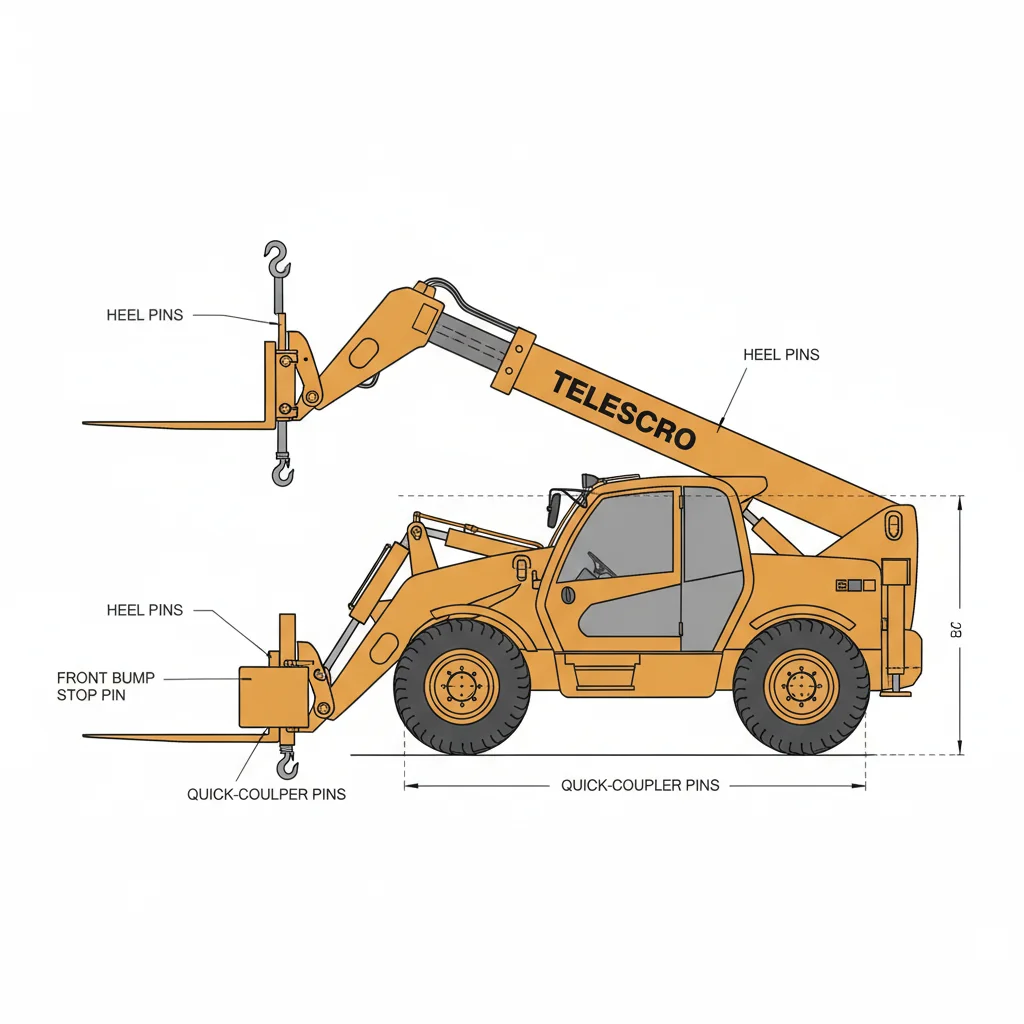

Comment les flèches télescopiques des chariots télescopiques sont-elles fixées ?

Les flèches télescopiques sont soit montées sur fourche, soit montées sur attache rapide. Flèches montées sur fourche⁶ Glissez-les sur les fourches et verrouillez-les à l'aide de goupilles ou de pinces, avec une goupille avant servant de butée. Les flèches à attache rapide se fixent directement au chariot, garantissant ainsi leur intégration. Toutes les flèches doivent être solidement fixées. Ne jamais utiliser d'accessoires non fixés ou incompatibles afin d'éviter tout risque de détachement.

Je reçois beaucoup de questions sur le montage des flèches, en particulier de la part d'équipes qui passent d'un télescopique à un autre. Il existe en réalité deux méthodes principales pour fixer une flèche sur un télescopique : le montage sur fourches et le montage sur attache rapide. Les flèches montées sur fourches glissent directement sur les deux fourches, puis vous utilisez des goupilles ou des pinces de verrouillage derrière les talons. Il y a généralement une goupille avant qui sert de butée, afin que la flèche ne puisse pas glisser vers l'avant par accident. L'année dernière, à Dubaï, j'ai vu une équipe essayer d'utiliser une flèche sans goupilles de talon. Heureusement, nous l'avons remarqué avant que le levage ne commence, mais c'est exactement le genre de raccourci qui provoque des accidents. Vérifiez toujours les dimensions de vos fourches. Si vos fourches ne correspondent pas aux fentes de la flèche, par exemple si elles sont trop larges ou trop fines, cet accessoire n'est tout simplement pas sûr à utiliser.

Flèches montées sur attache rapide⁷ sont légèrement différents. Ils se fixent directement sur le chariot du télescopique, à l'aide du mécanisme d'attelage rapide standard de la machine. Vous obtenez un ajustement plus intégré avec moins de jeu, mais l'inconvénient est que les attelages rapides ne sont pas toujours compatibles entre les marques ou les modèles. J'ai aidé un acheteur au Kazakhstan qui essayait de monter une flèche de 3 tonnes provenant d'un fournisseur européen sur un chariot télescopique national de 4 tonnes. Les goupilles s'alignaient, mais le levier de verrouillage ne s'enclenchait pas correctement : il a failli se retrouver avec une flèche non sécurisée sur le chantier.

Voici ce qui importe le plus : vérifiez toujours visuellement et physiquement que chaque dispositif de verrouillage est bien enclenché avant chaque levage. Assurez-vous que la connexion de la goupille arrière (sur les supports de fourche) est solide ou que l'attelage rapide est correctement verrouillé. En cas de doute, consultez le manuel ou demandez conseil à votre fournisseur. Le détachement est un danger réel, mais il peut toujours être évité en adoptant les bonnes habitudes.

Point clé à retenir: Le montage correct et la fixation solide des flèches télescopiques des chariots télescopiques, à l'aide de goupilles de verrouillage ou d'attache-charges, ont un impact direct sur la sécurité mécanique. Vérifiez toujours la compatibilité des fourches ou des attache-charges et assurez-vous que tous les dispositifs de verrouillage sont enclenchés avant chaque utilisation afin d'éviter tout incident dangereux lié à un détachement.

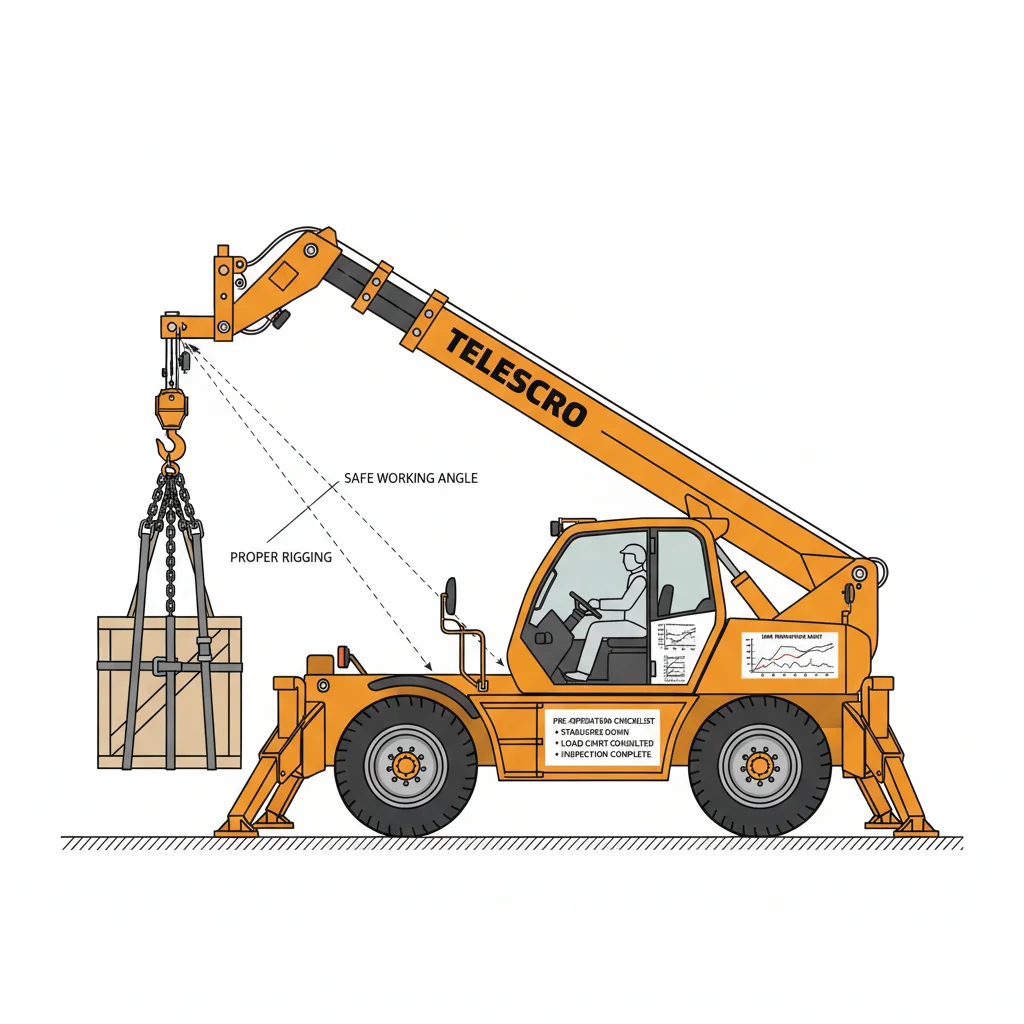

Quelles sont les règles de sécurité applicables à l'utilisation d'une flèche ?

Les chariots télescopiques équipés d'une flèche doivent respecter strictement le tableau de charge du fabricant, en accordant une attention particulière aux marges de stabilité. Les opérations doivent être effectuées sur un sol ferme et plat, avec les stabilisateurs déployés comme indiqué dans le tableau de charge. Ne jamais effectuer de traction latérale, de mouvements dynamiques ou utiliser le crochet pour soulever du personnel. Un gréement approprié et des inspections après incident sont obligatoires.

Pour être honnête, la seule spécification qui compte vraiment est le tableau de charge du fabricant : pas de raccourcis, pas de “ règles générales ". Dès qu'une flèche est installée, chaque levage doit commencer par une vérification minutieuse du tableau de charge spécifique à votre machine. Je constate cette erreur partout dans le monde. Le mois dernier, un projet à Dubaï a tenté de transporter des unités CVC (environ 800 kg) à une portée de 12 mètres avec un chariot télescopique de 4 tonnes. Sur le papier, cela semblait faisable, mais à cette extension, avec la flèche, ils travaillaient près de la limite. Le tableau de charge indiquait que la capacité de sécurité réelle n'était que de 900 kg avec les stabilisateurs déployés. Cela ne leur laissait pratiquement aucune marge de sécurité, et ils n'avaient pas pris en compte le vent. La stabilité sur un chantier n'est jamais générique.

Permettez-moi de vous présenter les principales règles de sécurité à respecter lors de travaux sur une flèche télescopique :

• Vérifiez le tableau de charge de votre machine avec la flèche montée.— Ne devinez jamais et n'utilisez jamais les capacités “ standard ”.
• Ne fonctionne que sur un sol ferme et plat.. Si un seul pneu se soulève du sol, arrêtez-vous et réévaluez la situation.
• Déployez les stabilisateurs exactement comme indiqué sur le tableau.—Le court-jacking est autorisé sur certains modèles, mais uniquement dans les limites strictes du tableau de charge.
• Ne jamais tirer, traîner ou balancer les charges sur le côté. à l'aide du crochet. Les chariots télescopiques ne peuvent pas manipuler les charges latérales comme les grues spécialisées.

Autre détail important : n'utilisez jamais le crochet ou toute autre plate-forme improvisée pour soulever du personnel. Pour soulever des charges en toute sécurité, il faut utiliser un équipement certifié. Après toute surcharge, collision ou choc suspecté, retirez la flèche du service et faites-la inspecter par un professionnel compétent. C'est une règle non négociable, quel que soit le degré d'urgence du projet. Je rappelle toujours à mes clients que les véritables décisions en matière de sécurité doivent être prises en fonction de la documentation spécifique à leur machine, et non sur la base d'anciennes habitudes ou de rumeurs.

Point clé à retenir: Pour garantir la sécurité des opérations avec une flèche articulée sur les chariots télescopiques, il est impératif de respecter le tableau de charge. Ne vous fiez jamais aux seuils génériques. Travaillez uniquement sur des surfaces stables, utilisez correctement les stabilisateurs conformément aux instructions spécifiques au modèle et interdisez les manœuvres risquées ou les levages inappropriés. Des inspections professionnelles sont indispensables après tout événement de surcharge ou de collision.

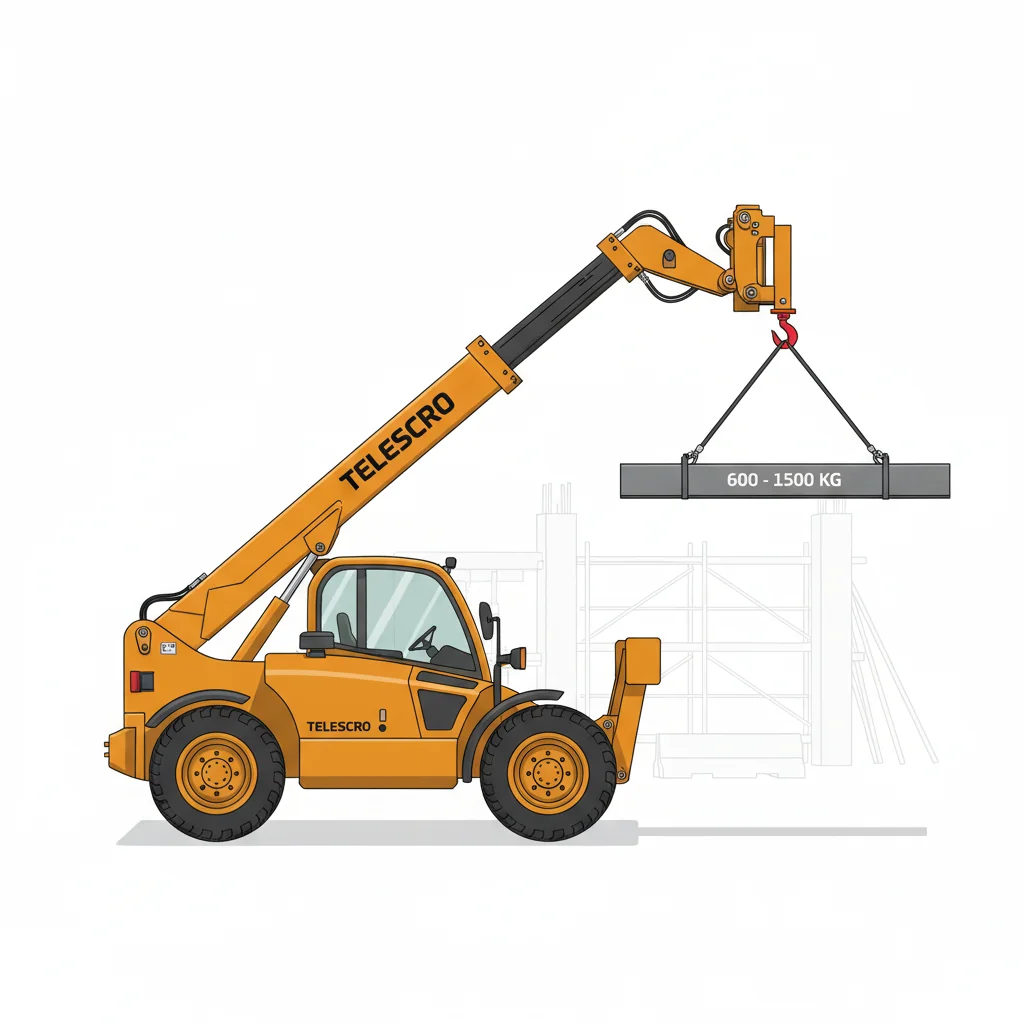

Quand une flèche télescopique est-elle suffisante ?

Une flèche télescopique est particulièrement efficace pour les levages suspendus légers à moyens quotidiens, très souvent compris entre 600 et 1 500 kg, lorsqu'un chariot télescopique est déjà sur place. Les levages plus lourds ou critiques restent toutefois du ressort des grues spécialisées et des plans de levage techniques.

La plupart des gens ne réalisent pas à quel point une flèche télescopique peut rationaliser les opérations de levage courantes si vous disposez déjà de la machine adéquate sur place. Sur un chantier à usage mixte à Dubaï, l'équipe devait soulever des conduits, des unités CVC et des tuyaux, dont le poids ne dépassait pas 1 200 kg par levée. Elle a utilisé un chariot télescopique de 4 tonnes équipé d'une flèche certifiée au lieu de faire appel à une grue mobile, dont la planification et l'installation prennent généralement au moins une demi-journée. Le passage des fourches à la flèche a pris moins de 10 minutes. L'équipe a terminé les levages de la semaine sans frais de location supplémentaires ni retards.

D'après mon expérience, le véritable avantage apparaît lorsque les chantiers ont besoin de déplacer des charges suspendues modérées (tuyaux, petits assemblages en acier ou équipements mécaniques) à des hauteurs équivalentes à un deuxième ou troisième étage. Si la capacité nominale du chariot télescopique (après avoir soustrait le poids de la flèche et déplacé le centre de gravité de la charge) couvre toujours la charge, vous êtes prêt. Par exemple, une machine standard de 3,8 tonnes équipée d'une flèche de 1,5 mètre peut souvent manipuler jusqu'à 1 000 kg en toute sécurité à une distance de 8 à 10 mètres. Vérifiez toujours le tableau de charge spécifique de la machine pour la fixation de la flèche : la capacité de sécurité est généralement bien inférieure à celle des fourches.

Mais je rappelle toujours aux acheteurs : une flèche ne transforme pas votre télescopique en grue. Les limites apparaissent rapidement avec des charges longues ou encombrantes, tout ce qui se rapproche de la portée maximale, ou lorsque la réglementation exige un plan de levage officiel. Au Kazakhstan, j'ai vu un projet s'enliser parce que l'équipe essayait d'installer de lourds panneaux de mur-rideau à l'aide d'une flèche de chariot télescopique. L'indicateur s'est déclenché à mi-chemin : la charge était trop lourde et ils ont dû réserver une grue. Je suggère d'utiliser les flèches pour les levages répétitifs et non critiques, et de réserver la grue pour les travaux lourds ou à haut risque.

Point clé à retenir: Utilisez une flèche télescopique pour les levages courants et modérés lorsque la location d'une grue est trop coûteuse et que la capacité nominale du chariot télescopique est suffisante. Réservez les grues pour les charges lourdes, les travaux complexes, les levages critiques et les situations nécessitant des plans de levage techniques ou une expertise spécialisée en matière de gréement.

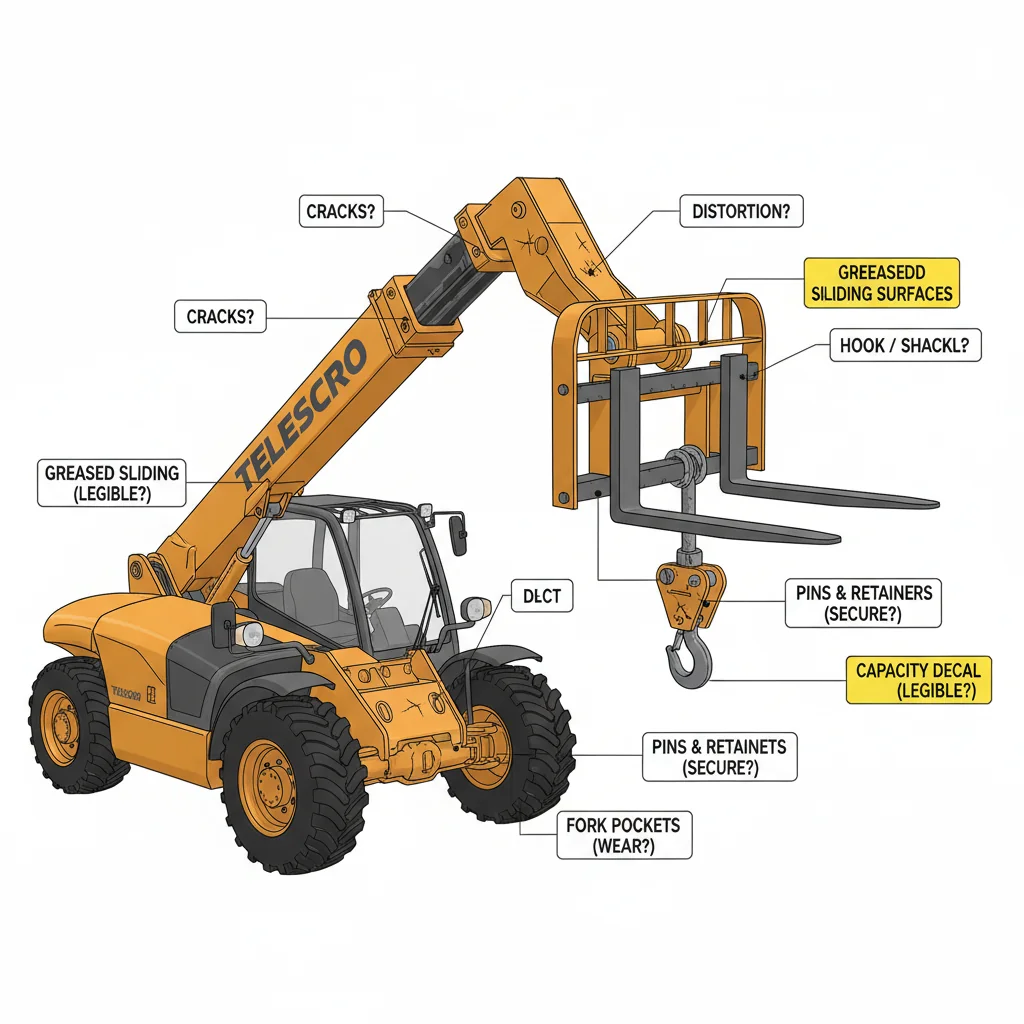

Comment entretenir la flèche d'un chariot télescopique ?

Les flèches télescopiques des chariots télescopiques doivent être inspectées quotidiennement afin de détecter toute fissure, déformation, usure des fourreaux ou des coupleurs, dommage aux goupilles et déformation des crochets ou des manilles. Les flèches télescopiques doivent être vérifiées afin de détecter tout allongement des tubes et toute surface de glissement graissée. Les autocollants indiquant la capacité doivent être lisibles. Il est essentiel de faire effectuer des inspections annuelles documentées par une personne compétente, en particulier après des incidents liés à des chocs.

Je rappelle toujours aux opérateurs que les flèches négligées constituent un réel danger sur les chantiers : une soudure fissurée ou un loquet usé peuvent céder quand on s'y attend le moins. Avant chaque prise de service, commencez par effectuer un contrôle visuel minutieux. Inspectez la poutre principale et en particulier toutes les soudures afin de détecter la moindre fissure ou tout signe de déformation.

Les fourreaux de fourche et les zones d'attelage doivent être bien ajustés : tout jeu ou coin arrondi signifie qu'il est temps de procéder à une réparation, et pas seulement d'ajouter de la graisse. Chaque goupille et chaque clip de retenue en acier doivent être présents, intacts et bien ajustés. Portez une attention particulière au crochet ou à la manille : le loquet de sécurité doit se fermer correctement et il ne doit y avoir aucune déformation ou espace visible.

Un projet réalisé à Dubaï l'année dernière en est un bon exemple. L'équipe a utilisé une flèche télescopique pour soulever des panneaux de verre à 14 mètres de hauteur. Après une collision mineure, ils ont remarqué que la flèche ne se rétractait pas correctement. Lorsque je les ai aidés à effectuer une vérification, nous avons constaté que le tube intérieur de la flèche était allongé au niveau des trous de goupille et que la graisse avait séché, signes classiques d'une surcharge et d'un manque d'entretien quotidien. Le fait de la mettre hors service pour inspection et effectuer quelques réparations simples a probablement permis d'éviter une panne beaucoup plus coûteuse.

Les flèches télescopiques nécessitent un peu plus d'entretien. Vous devez vérifier l'allongement des tubes, l'usure des goupilles et veiller à ce que toutes les surfaces coulissantes soient graissées, en suivant scrupuleusement les recommandations du fabricant. Les tableaux de charge doivent être lisibles à tout moment, car deviner la capacité nominale revient à chercher les ennuis.

Point clé à retenir: L'entretien adéquat d'une flèche télescopique comprend des vérifications avant chaque utilisation, le graissage correct des composants, des tableaux de charge lisibles et des inspections professionnelles annuelles, particulièrement importantes après des chocs importants. Une tenue minutieuse des registres permet d'assurer la sécurité des opérations, la conformité et la détection précoce des problèmes avant que des défaillances ne surviennent pendant l'utilisation.

Conclusion

Nous avons examiné comment les flèches télescopiques des chariots télescopiques peuvent rendre le levage de charges suspendues plus sûr et plus rentable, à condition de respecter les limites de la machine. D'après mon expérience, il est facile de se concentrer sur les chiffres de levage élevés et d'oublier à quel point le poids de l'accessoire de la flèche et le centre de gravité de la charge réduisent en réalité votre capacité réelle. Ne vous laissez pas surprendre par une situation où “ tout va bien dans le showroom, mais rien ne va sur le chantier ” : vérifiez votre tableau de charge à chaque extension et connaissez votre plage de sécurité avant de commencer le travail. Vous avez des questions sur l'adéquation des flèches télescopiques avec votre chariot télescopique ou vous souhaitez vérifier les capacités de charge ? Je suis heureux de partager ce qui fonctionne sur le terrain, alors n'hésitez pas à me contacter. Chaque chantier a ses propres défis : assurons-nous que votre configuration est adaptée au vôtre.
