Tableaux de charge des chariots télescopiques sur les chantiers : utilisation testée sur le terrain et prévention des erreurs

Le mois dernier, sur un chantier boueux en Afrique du Sud, j'ai vu une équipe se disputer pour savoir si leur chariot télescopique pouvait soulever en toute sécurité une structure en acier jusqu'au quatrième étage. La plupart des membres de l'équipe faisaient confiance à la “ capacité maximale ” indiquée dans la brochure. Un opérateur a discrètement déplié le tableau de charge¹—Il est le seul à avoir vu juste ce jour-là.

A tableau de charge du chariot télescopique² définit l'enveloppe de capacité de levage nominale de la machine pour des positions spécifiques de la flèche (angle/extension) et des configurations d'accessoires approuvées. Plutôt qu'un seul chiffre “ maximal ”, elle indique les charges admissibles sur toute la plage de travail selon des normes telles que ANSI/ITSDF B56.6³ ou EN 1459. Les classifications supposent une configuration testée par le fabricant d'équipement d'origine : surface d'appui ferme et plane, pneus et pression de gonflage corrects, fixation spécifiée et centre de charge⁴.

Que montre le tableau de charge d'un chariot télescopique ?

Un tableau de charge pour chariot télescopique indique l'enveloppe de fonctionnement nominale dans laquelle la machine peut manipuler en toute sécurité des charges spécifiques à des hauteurs et des portées de levage définies, mesurées depuis la face avant du pneu avant jusqu'au centre de gravité de la charge. Les zones du tableau indiquent la capacité nominale maximale⁵ à chaque combinaison de portée et de hauteur, et non la capacité utilisable de la machine dans toutes les conditions, comme expliqué dans la différence entre capacité nominale et utilisable⁶. Ces cotes sont établies à partir de tests de stabilité normalisés et supposent un sol stable, un centre de gravité spécifié et une fixation approuvée. Tout levage en dehors des limites indiquées dans le tableau nécessite des modifications au niveau de la configuration, de la charge ou du choix de l'équipement.

La plupart des gens ne réalisent pas à quel point le tableau de charge d'un chariot télescopique est strict. Il ne s'agit pas d'un guide approximatif ou d'une “ bonne pratique ” générale, mais bien des limites d'utilisation nominales fixées par le fabricant pour une machine et une configuration spécifiques. Le tableau définit l'enveloppe de fonctionnement approuvée, indiquant où le chariot télescopique peut manipuler en toute sécurité des charges particulières à des hauteurs et des portées données dans des conditions testées.

Sur la plupart des graphiques, l'axe horizontal représente la portée mesurée depuis la face avant du pneu avant jusqu'au centre de gravité, tandis que l'axe vertical représente la hauteur de levage par rapport à la surface d'appui. Chaque zone ou cellule du tableau, souvent désignée par les lettres A, B, C, etc., indique la capacité nominale maximale pour cette position précise de la flèche. Ces capacités ne s'appliquent que lorsque les conditions stipulées sont remplies, notamment un sol ferme et plat, l'accessoire spécifié, le centre de gravité indiqué (tel qu'indiqué sur le tableau) et le type de pneu et la pression de gonflage corrects.

J'ai aidé des équipes à Dubaï et en Malaisie qui se sont heurtées à ce problème : l'une d'elles a essayé de soulever une palette de 2 300 kg à 12 mètres de hauteur avec une machine de 4 tonnes. Sur le papier, elles pensaient que tout allait bien. Mais lorsqu'ils ont consulté le tableau, la limite de sécurité réelle à cette hauteur et cette portée n'était que de 1 400 kg. Dès que vous planifiez un levage en dehors du tableau, par exemple si vous vous trouvez sur une pente ou si vous utilisez des fourches extra-longues, vous dépassez les limites testées. Dans ces cas-là, aucun opérateur ne peut “ y arriver ” en toute sécurité.

Voici le problème : si votre levage ne correspond pas au tableau, vous devez ajuster votre plan. Cela peut signifier déplacer le chariot télescopique, alléger la charge ou même passer à un autre modèle. Je recommande toujours de vérifier le tableau pour connaître la position réelle de la flèche et de l'accessoire avant chaque levage. C'est le seul moyen de garantir à la fois la sécurité et la conformité.

Point clé à retenirLes tableaux de charge des chariots télescopiques correspondent à des limites légales et non à des recommandations. Ils indiquent la stabilité de la machine en fonction de la portée et de la hauteur dans des conditions d'essai spécifiques. Les opérateurs doivent respecter strictement ces tableaux ; tout levage dépassant ces limites est interdit et nécessite d'ajuster le plan, la configuration ou l'équipement afin de garantir la sécurité.

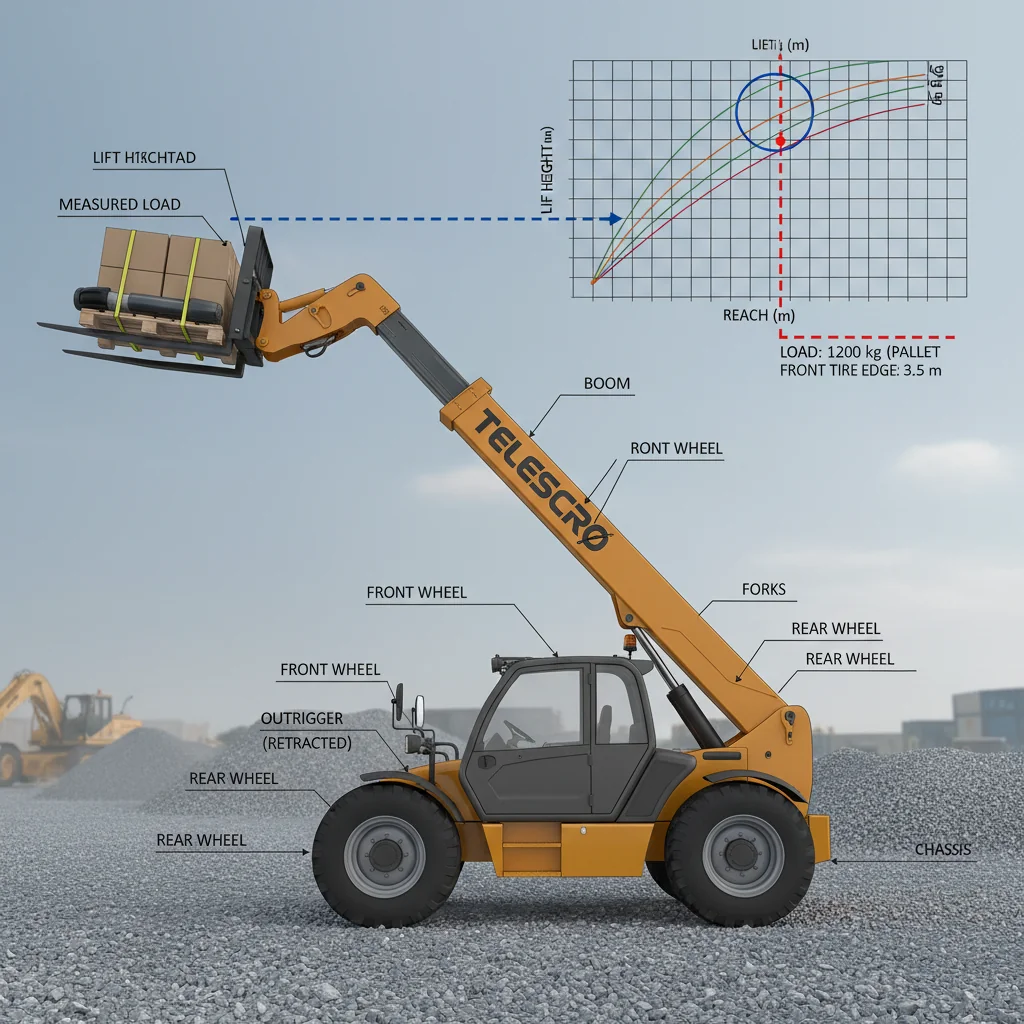

Comment les opérateurs doivent-ils lire les tableaux de charge des chariots télescopiques ?

Les opérateurs doivent déterminer le poids total de la charge, y compris les palettes, les équipements de levage et les accessoires, avant de consulter le tableau de charge du chariot télescopique. En localisant l'intersection entre la hauteur de levage requise et la portée (mesurée depuis la face avant du pneu avant jusqu'au centre de gravité de la charge), les opérateurs peuvent identifier la capacité nominale selon les hypothèses indiquées dans le tableau, généralement un sol ferme et plat. Dans les conditions réelles du chantier, les opérateurs doivent éviter de travailler à la limite de l'enveloppe indiquée dans le tableau et maintenir une marge de sécurité appropriée en fonction des conditions du chantier et de la politique d'exploitation de l'entreprise.

Permettez-moi de partager une information importante concernant la lecture des tableaux de charge des chariots télescopiques : une erreur de lecture peut exposer les personnes et les machines à de graves risques. Tout d'abord, vous devez connaître le poids réel de votre charge. Je ne parle pas seulement du matériel sur la palette. Je parle de tout : palette, gréement, élingues, treuil... chaque kilo compte. L'année dernière, une équipe au Kazakhstan s'est demandé pourquoi leur chariot télescopique de 3,5 tonnes déclenchait systématiquement son système de contrôle du moment de charge avant d'atteindre sa hauteur maximale. Il s'est avéré que leur “ charge ” supposée de 1 800 kg pesait en réalité plus de 2 100 kg une fois l'accessoire et la palette inclus.

L'étape suivante consiste à vérifier la hauteur et la portée de levage. Une erreur courante consiste à mesurer la portée à partir de la flèche ou de la pointe de la fourche plutôt qu'à partir du bord du pneu avant. Les tableaux de charge des équipementiers spécifient la portée comme étant la distance entre le bord du pneu avant et le centre de gravité de la charge. Si votre charge est plus éloignée, par exemple avec des fourches longues ou un accessoire inhabituel, la capacité diminue rapidement. Sur une machine type de 4 tonnes, la capacité nominale à la portée maximale (par exemple, 13 mètres) peut être de seulement 450 à 600 kg, même si le tableau indique 4 000 kg à la portée minimale.

Maintenant, n'oubliez pas : les valeurs indiquées dans les tableaux de charge sont établies en partant du principe que la surface d'appui est ferme et plane, comme spécifié par le fabricant. Les chantiers réels sont rarement idéaux. Un sol irrégulier, un léger tassement ou une déformation de la surface peuvent réduire considérablement la stabilité, en particulier à longue portée. C'est pourquoi les opérateurs doivent éviter de travailler à la limite de l'enveloppe de fonctionnement indiquée dans les tableaux. Si une opération de levage nécessite de repousser les limites nominales pour accomplir la tâche, il convient de s'arrêter et de réévaluer la situation : repositionner la machine, réduire la charge, améliorer le soutien au sol ou choisir un chariot télescopique de plus grande capacité. Le maintien d'une marge dans les limites nominales protège à la fois l'équipement et le personnel.

Point clé à retenir: Les tableaux de charge des chariots télescopiques nécessitent de connaître le poids exact de la charge et les spécificités de son emplacement. Mesurez toujours la portée entre le bord du pneu avant et le centre de gravité de la charge, et n'utilisez la capacité nominale indiquée dans le tableau que sur un sol plat. Dans des conditions réelles, considérez tout levage supérieur à 75-80 % de la capacité indiquée dans le tableau comme présentant un risque élevé.

Pourquoi la capacité d'un chariot télescopique diminue-t-elle avec la portée ?

Capacité nominale du chariot télescopique⁷ diminue à mesure que la portée augmente, car le centre de gravité de la charge s'éloigne de l'axe de basculement, ce qui augmente considérablement le moment de renversement et réduit la stabilité. Les tableaux de charge indiquent les limites de levage sécuritaires pour chaque hauteur et chaque portée ; se référer uniquement à la ‘ capacité maximale ’ peut entraîner de graves erreurs opérationnelles et des risques de basculement.

La plus grande erreur que je constate est que les gens se concentrent uniquement sur la capacité nominale “ 4 tonnes ” ou “ 5 tonnes ” d'un chariot télescopique, puis sont surpris lorsque ce chiffre tombe à un tiers à pleine portée. En réalité, la flèche d'un chariot télescopique fonctionne comme un levier géant. Lorsque vous étendez la flèche, le centre de gravité de la charge s'éloigne du bord du pneu avant, qui est votre axe de basculement. Cela signifie que la force de renversement se multiplie à chaque mètre supplémentaire. J'ai aidé une équipe de projet à Dubaï à planifier le levage de palettes en acier de 4 000 kg, mais celle-ci a été choquée lorsque sa machine de 18 mètres n'a pu manipuler que moins de 1 200 kg à une portée de 14 mètres, bien en dessous de sa charge habituelle.

Voici ce qui importe le plus sur le chantier : le tableau de charge, et non les chiffres indiqués dans la brochure sur papier glacé. Ce tableau indique la charge que vous pouvez soulever en toute sécurité à chaque hauteur et portée. Sur un modèle standard de 17 mètres, vous commencez avec 4 000 kg “ sur le papier ”, mais vous n'atteignez que 900 à 1 200 kg au-delà de 12 mètres. Tous ces chiffres supposent que vous êtes sur un sol plat, avec l'accessoire approprié et la charge placée exactement au centre spécifié par le fabricant. Si un seul détail ne correspond pas (sol détrempé, palette plus épaisse ou opérateur estimant la distance à l'œil nu), cette marge disparaît rapidement.

D'après mon expérience, je recommande toujours de planifier le travail en utilisant seulement 70 à 80 % de la capacité indiquée dans le tableau, dans les pires conditions possibles en termes de portée et de hauteur. Cela vous donne une marge de sécurité lorsque les conditions ne sont pas parfaites. Ne prenez jamais de risques en utilisant les valeurs maximales : consultez le tableau, prévoyez les imprévus sur le terrain et formez chaque opérateur à lire ces chiffres avant chaque levage.

Point clé à retenir: La capacité nominale du chariot télescopique diminue rapidement à mesure que la portée de la flèche augmente, en raison des limites mécaniques et de stabilité du levier. Basez toujours la planification du chantier et les levages courants sur les valeurs indiquées dans le tableau, et non sur les chiffres figurant dans la brochure, en appliquant une marge de sécurité supplémentaire pour tenir compte des variables sur le terrain et éviter les situations dangereuses proches du renversement.

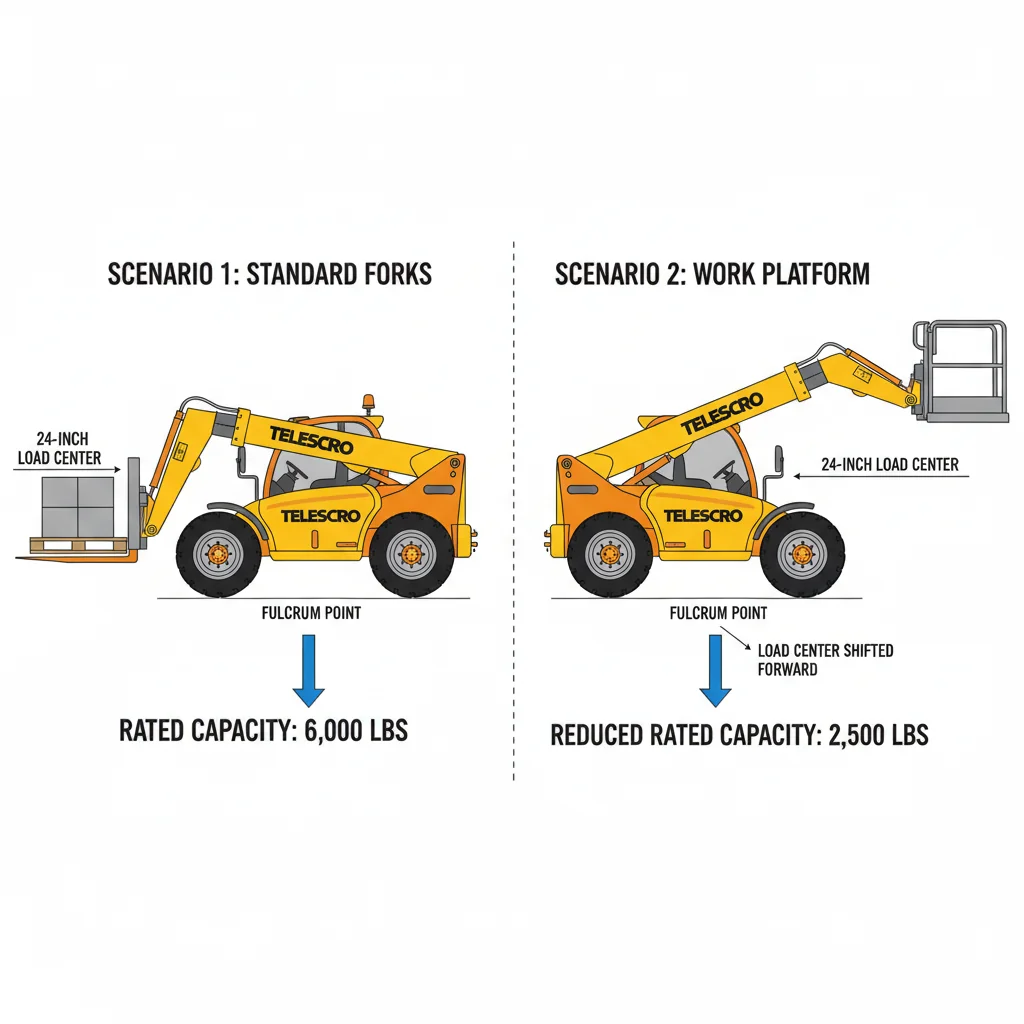

Comment les accessoires affectent-ils les tableaux de charge des chariots télescopiques ?

Les accessoires et le centre de gravité ont un impact direct sur la capacité nominale d'un chariot télescopique. Les tableaux de charge des fourches sont élaborés à partir d'un centre de gravité spécifié, généralement 24 pouces (610 mm) sur de nombreux tableaux nord-américains, ou 500 mm sur de nombreux tableaux EN/ISO, comme indiqué sur le tableau lui-même. Tout accessoire ou charge qui déplace le centre de gravité vers l'avant réduit la capacité admissible. C'est pourquoi les équipementiers publient des tableaux de charge spécifiques aux accessoires, et les tableaux de fourches ne doivent jamais être appliqués aux plates-formes, aux flèches ou à d'autres outils, car cela pourrait entraîner un risque grave de surcharge et d'instabilité.

J'ai travaillé avec des clients qui ont commis cette erreur, en particulier lorsque le travail s'intensifie et que tout le monde se sert des accessoires disponibles. En réalité, chaque accessoire, même aussi basique qu'un déporteur latéral, modifie votre capacité nominale. En effet, le poids supplémentaire et le déplacement du centre de gravité font avancer le " point de basculement ". Plus votre charge est éloignée de la face de la fourche, moins votre chariot télescopique peut soulever de poids en toute sécurité, en particulier à pleine extension. Ignorer cela n'est pas seulement une question de paperasse, c'est la raison pour laquelle les chariots télescopiques sont surchargés sans que les opérateurs s'en aperçoivent. Un bon exemple : l'année dernière à Dubaï, une équipe a remplacé les fourches par une flèche de 1,2 mètre pour soulever des unités de climatisation sur un toit. Le tableau de charge d'origine indiquait 2 700 kg à 8 mètres. Avec la flèche, la capacité réelle de sécurité est tombée à moins de 1 600 kg, non seulement à cause du poids de la flèche, mais aussi à cause des 500 mm supplémentaires de portée. Ils ont failli renverser la machine avant que nous examinions ensemble le tableau correct.

Voici ce que vous devez vérifier chaque fois que vous utilisez des pièces jointes :

• Utilisez toujours le tableau de charge spécifique à l'accessoire⁸. Le tableau générique des fourches ne couvre pas les flèches, les plates-formes de travail, les godets ou les pinces.
• Mesurer le centre de charge réel—entre la face de la fourche et le centre de gravité de la charge. Si cette distance est supérieure à 600 mm (24 pouces), la capacité diminue rapidement.
• N'oubliez pas que le poids des accessoires influe sur la capacité de levage. Un godet lourd ou une flèche peut facilement " engloutir " 200 à 400 kg avant même que vous n'ajoutiez votre charge.

Point clé à retenir: La capacité d'un chariot télescopique est déterminée par le modèle de la machine, la taille de la flèche et les tableaux de charge spécifiques aux accessoires. Ne présumez jamais que les capacités nominales des fourches s'appliquent à d'autres outils. Vérifiez toujours le centre de gravité réel à partir de la face de la fourche et utilisez les facteurs de réduction fournis par le fabricant d'équipement d'origine. Une mauvaise correspondance entre les tableaux est une cause majeure de surcharges cachées sur le chantier.

Comment utiliser les zones du tableau de charge des chariots télescopiques ?

Les tableaux de charge des chariots télescopiques divisent les zones d'opération en fonction de l'angle et de l'extension de la flèche, chacune étant définie sur le tableau (A à H, etc.). Les opérateurs se réfèrent à ces tableaux. indicateurs d'angle de flèche⁹ et des repères pour rester dans la zone prévue pendant le levage, afin d'éviter toute extension excessive. Les modèles modernes peuvent inclure des indicateurs de moment de charge (LMI), mais pour obtenir des résultats précis, il est nécessaire de disposer de capteurs correctement calibrés et de choisir les accessoires appropriés.

Voici ce qui importe le plus lorsque vous utilisez les zones du tableau de charge d'un chariot télescopique : vous devez faire correspondre l'angle et l'extension réels de votre flèche aux zones définies dans le tableau, sans approximation ni raccourci. Le tableau de charge est divisé en zones étiquetées (A, B, C, etc.), chacune combinant une portée maximale et un angle de flèche avec une capacité de sécurité correspondante. Ce ne sont pas que des mots d'ingénieur. Sur le chantier à Dubaï, j'ai vu une équipe perdre presque le contrôle d'une palette de 3 tonnes parce qu'elle avait prolongé la flèche juste au-delà de la limite de la zone, pensant que “ quelques centimètres ne feraient pas de différence ”. Le tableau ne laisse aucune place au débat.

Pour utiliser les marquages de zone en toute sécurité, les opérateurs s'appuient sur les outils et les étapes suivants :

• Indicateurs d'angle de flèche—monté sur le côté de la flèche, indique votre angle actuel.
• Marquages d'extension—des échelles ou des capteurs peints indiquant la distance à laquelle se trouve la flèche.
• Affichages numériques— De nombreux modèles modernes fournissent des lectures combinées pour la portée et l'angle.
• Indicateur de moment de charge (IMC)—vous alerte si vous approchez ou dépassez les limites de sécurité, mais uniquement s'il est correctement calibré et réglé en fonction de votre accessoire.

D'après mon expérience, il est tentant de “ pousser un peu plus loin ” lorsque vous êtes sous pression. Résistez à cette tentation. Si la charge ou le panier doit dépasser la zone prévue, arrêtez-vous et vérifiez à nouveau le tableau. Le mois dernier, un client au Kazakhstan a supposé que l'avertissement LMI se déclencherait toujours tôt. Il s'est avéré que les capteurs devaient être calibrés depuis longtemps et que l'affichage ne correspondait pas à l'accessoire réel, ce qui représentait une situation très risquée. Je recommande toujours de vérifier les indicateurs physiques et le tableau avant chaque levage critique. Ne vous fiez aux LMI qu'à titre de secours : la sécurité sur votre chantier commence par le tableau de charge.

Point clé à retenir: Pour utiliser en toute sécurité les tableaux de charge des chariots télescopiques, il faut faire correspondre l'angle et l'extension réels de la flèche aux zones désignées dans le tableau, en vérifiant à l'aide d'indicateurs physiques ou numériques. Arrêtez-vous toujours et vérifiez à nouveau le tableau si une tâche dépasse la zone prévue. Ne vous fiez aux LMI que lorsqu'ils sont correctement calibrés et configurés.

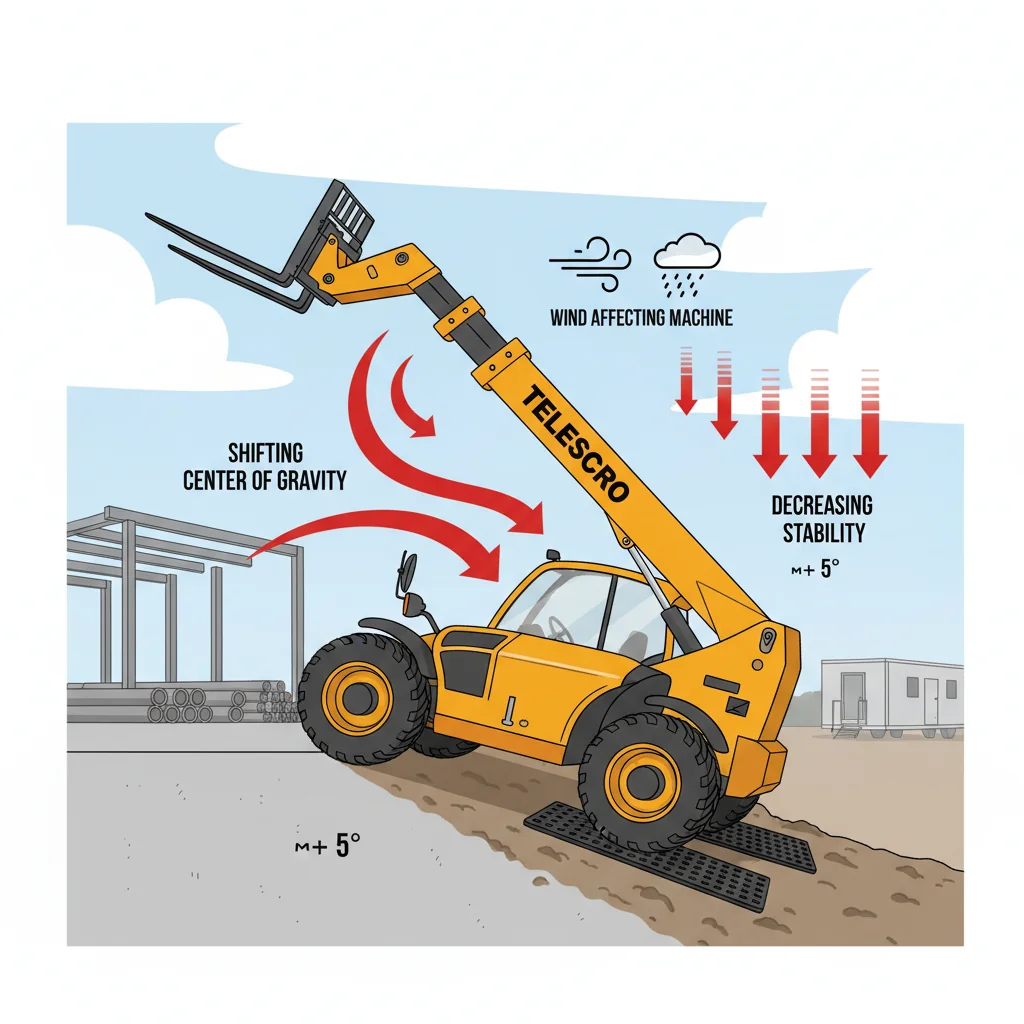

Comment le sol et les conditions météorologiques influencent-ils le tableau de charge ?

Les capacités indiquées dans le tableau de charge des chariots télescopiques sont établies en supposant une surface d'appui ferme et plane et des conditions environnementales calmes. Tout écart, tel qu'un sol en pente ou irrégulier, des surfaces meubles ou récemment remblayées, ou le vent agissant sur la charge, peut réduire considérablement la stabilité, en particulier à longue portée. Dans ces situations, les opérateurs doivent éviter de travailler à la limite de l'enveloppe indiquée dans le tableau, améliorer le soutien au sol si nécessaire (par exemple, en utilisant tapis de sol¹⁰), et ajustez le plan de levage, la position de la machine ou le choix de l'équipement afin de maintenir une marge de sécurité adéquate.

Le mois dernier, un entrepreneur au Kazakhstan m'a appelé à propos d'un crainte de déstabilisation¹¹ sur un sol irrégulier. Leur site présentait une pente de seulement 4°, à peine perceptible lorsque l'on marche dessus. Mais lorsqu'ils ont essayé de soulever une poutre en acier de 1 800 kg à pleine extension, le châssis du chariot télescopique a commencé à s'incliner et l'indicateur de moment de charge a déclenché une alarme. Cette machine était homologuée pour 3 500 kg sur un sol plat, mais dès que l'on dépasse la limite de ±3°, la capacité réelle de sécurité diminue rapidement. Si vous consultez n'importe quel tableau de charge OEM, vous verrez que les capacités sont toujours calculées pour un site solide et plat, jamais pour un remblai meuble, de la boue ou des terrains en pente.

D'après mon expérience sur des chantiers au Brésil et aux Émirats arabes unis, les sols meubles posent autant de problèmes que les pentes. Même le sable compacté peut se déplacer lorsque vous soulevez une charge, en particulier lorsque la flèche est complètement déployée. C'est pourquoi je conseille d'utiliser des tapis de sol lourds sous les pneus si vous vous trouvez à proximité de zones boueuses ou récemment remblayées. Si votre chariot télescopique est équipé de stabilisateurs, déployez-les toujours conformément aux instructions du fabricant et veillez à utiliser la zone de charge “ sur stabilisateurs ” — jamais les capacités nominales des pneus.

Il est également facile de sous-estimer l'effet des conditions météorologiques. J'ai vu des cas où des charges longues et plates, telles que des panneaux de cloison sèche, sont devenues instables sous l'effet d'un vent modéré à grande distance, car la pression du vent agissant sur une grande surface peut augmenter considérablement les forces de renversement. En cas de vent, de terrain en pente, de boue ou d'autres conditions non idéales, les opérateurs doivent éviter de travailler près des limites indiquées sur le tableau de charge et réévaluer le plan de levage. Il est beaucoup plus sûr de ralentir l'opération, de repositionner la machine, de réduire la charge ou de choisir un autre équipement que d'essayer d'effectuer un levage à la limite de la capacité nominale. Les décisions relatives à la capacité doivent toujours être basées sur les conditions réelles du site, et non sur les chiffres indiqués dans les brochures.

Point clé à retenir: Les tableaux de charge des chariots télescopiques supposent que la machine se trouve sur un sol plat et stable, sans vent. Toute pente, zone meuble ou vent fort nécessite une réduction significative des limites de travail et une prudence accrue. Adaptez toujours les décisions relatives à la capacité aux conditions réelles du site, et ne vous fiez pas uniquement aux chiffres publiés dans les tableaux.

Comment les superviseurs utilisent-ils les tableaux de charge des chariots télescopiques ?

Les superviseurs utilisent les tableaux de charge des chariots télescopiques lors de la planification du levage afin d'évaluer chaque scénario de levage en mesurant la portée entre la face avant du pneu avant et le centre de gravité de la charge, ainsi que la hauteur de levage requise et le poids total de la charge. En se référant à ces paramètres sur le tableau de charge avant le début des travaux, les superviseurs peuvent identifier limites de capacité¹², ajustez le plan de levage ou le choix de l'équipement selon les besoins, et réduisez les risques en signalant les levages critiques afin qu'ils soient examinés lors des réunions d'information.

J'ai travaillé sur des chantiers au Kenya et aux Émirats arabes unis où les superviseurs utilisaient des tableaux de charge plastifiés couverts de marques et de notes colorées. Sérieusement, cela ressemblait presque à une carte de bingo. Ils n'attendent pas que des problèmes surviennent pendant le levage. Au contraire, ils mesurent chaque levage prévu : du bord du pneu avant au centre de gravité, jusqu'à la hauteur exacte requise. Sur un chantier à Dubaï, il fallait placer des unités CVC de 1 500 kg sur un toit de 10 mètres, le chariot télescopique étant garé à 8 mètres du bâtiment. Lorsque le superviseur a vérifié le tableau, cette position utilisait plus de 85% de la capacité nominale de la machine. Ils ont pris la décision judicieuse de diviser l'unité en deux charges plus légères pour des raisons de sécurité, au lieu de repousser les limites. La principale raison pour laquelle les superviseurs réussissent à utiliser les tableaux de charge réside dans la préparation, bien avant que quiconque ne touche aux commandes.

Voici le processus que j'observe systématiquement sur les chantiers professionnels :

• Visite du site et mesures – Estimez la portée à partir de l'essieu avant, la hauteur et le poids réel de la charge pour chaque levage critique.
• Cartographie de scénarios – Épinglez chaque scénario sur un tableau de charge plastifié, en utilisant des stylos de couleur pour les levages courants ou risqués.
• Capacité de révision – Comparez la charge réelle avec le tableau à ces positions : si le tableau indique 1 200 kg à 9 mètres, mais que votre sac pèse plus lourd, ajustez-le immédiatement.
• Partage d'informations sur la sécurité au travail – Passez en revue les charges marquées avec toute l'équipe afin que les opérateurs et les observateurs sachent exactement où les marges sont serrées.

Point clé à retenirUne planification efficace du levage avec un chariot télescopique repose sur l'interprétation des tableaux de charge avant les opérations sur le terrain. La mise en correspondance des scénarios de levage avec les axes de hauteur et de portée du tableau permet de déterminer les marges de capacité de sécurité. Cette approche proactive, partagée lors des réunions d'information, évite l'improvisation et réduit les erreurs, rendant les chantiers plus sûrs et plus efficaces.

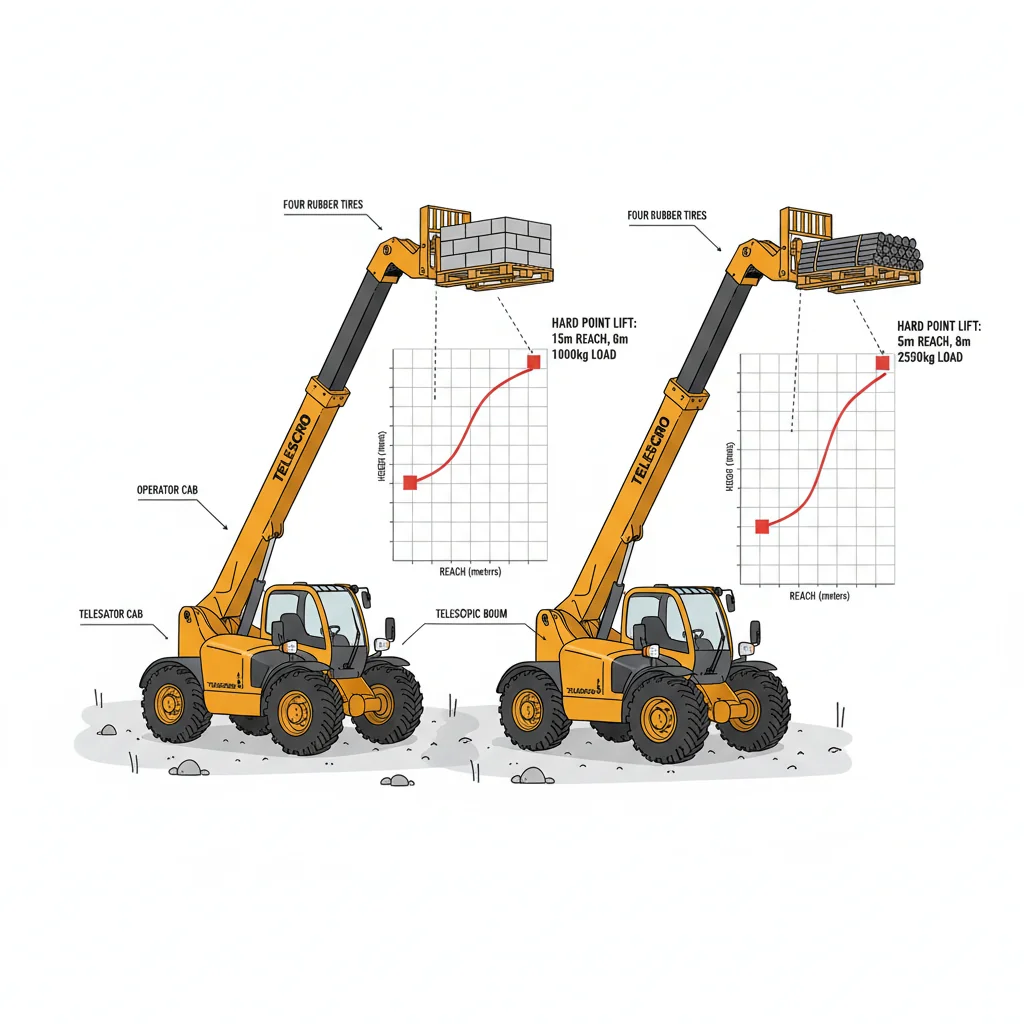

Comment les tableaux de charge guident-ils le choix d'un télescopique ?

Les tableaux de charge indiquent la capacité spécifique à chaque modèle pour des combinaisons précises de portée et de hauteur, reflétant les exigences réelles des chantiers. En comparant les chariots télescopiques candidats au point de levage le plus difficile, les décideurs peuvent garantir une marge de travail suffisante, optimiser la sécurité, éviter les surdimensionnements et prévenir les erreurs coûteuses en matière de capacité, plutôt que de se fier aux chiffres généraux de tonnage ou aux données du catalogue.

Pour être honnête, les spécifications qui comptent vraiment ne sont pas celles qui figurent dans la brochure sur papier glacé. Ce sont les chiffres du tableau de charge qui vous indiquent ce que le chariot télescopique peut supporter dans des conditions de travail réelles. J'ai vu des chantiers à Dubaï où un entrepreneur avait choisi une machine de " 4 000 kg / 17 m ", pour finalement constater qu'elle pouvait à peine soulever 1 300 kg à 10 mètres de hauteur et 7 mètres de portée. La capacité nominale n'est qu'une valeur maximale, généralement obtenue avec une portée minimale, sur un sol plat et avec un accessoire standard. La capacité de levage réelle est toujours inférieure lorsque vous allongez la flèche. L'approche la plus intelligente ? Commencez par votre levage de routine le plus difficile. Par exemple, vous devrez peut-être soulever une palette de 1 800 kg jusqu'à une dalle au quatrième étage, à environ 10 mètres de hauteur, avec une portée de 7 mètres entre le bord avant des pneus avant et le centre de gravité de la charge.

Ne vous contentez pas de jeter un coup d'œil au tonnage global. Consultez les tableaux de charge de chaque machine candidate et trouvez la hauteur et la portée exactes. Un modèle peut supporter 2 000 kg à cet endroit, tandis qu'un autre peut offrir 2 800 kg. Cette marge supplémentaire pourrait vous permettre de terminer votre projet en toute sécurité, même si le sol se ramollit ou si vous travaillez avec des charges légèrement plus lourdes. D'après mon expérience, les clients qui choisissent des chariots télescopiques en se basant sur les positions les plus défavorables du tableau évitent de gros maux de tête par la suite. Cela permet aux opérateurs de rester hors de la zone rouge sur l'indicateur de moment, réduit le stress et limite les locations imprévues de grues par la suite.

Point clé à retenir: Le choix d'un chariot télescopique doit toujours se baser sur les tableaux de charge correspondant à la hauteur et à la portée requises pour le levage, et non uniquement sur la capacité nominale. Cette approche améliore la sécurité sur le chantier, réduit les dépenses excessives en équipement et garantit une marge suffisante pour faire face aux conditions variables du chantier, évitant ainsi les performances insuffisantes ou les mises à niveau inutiles.

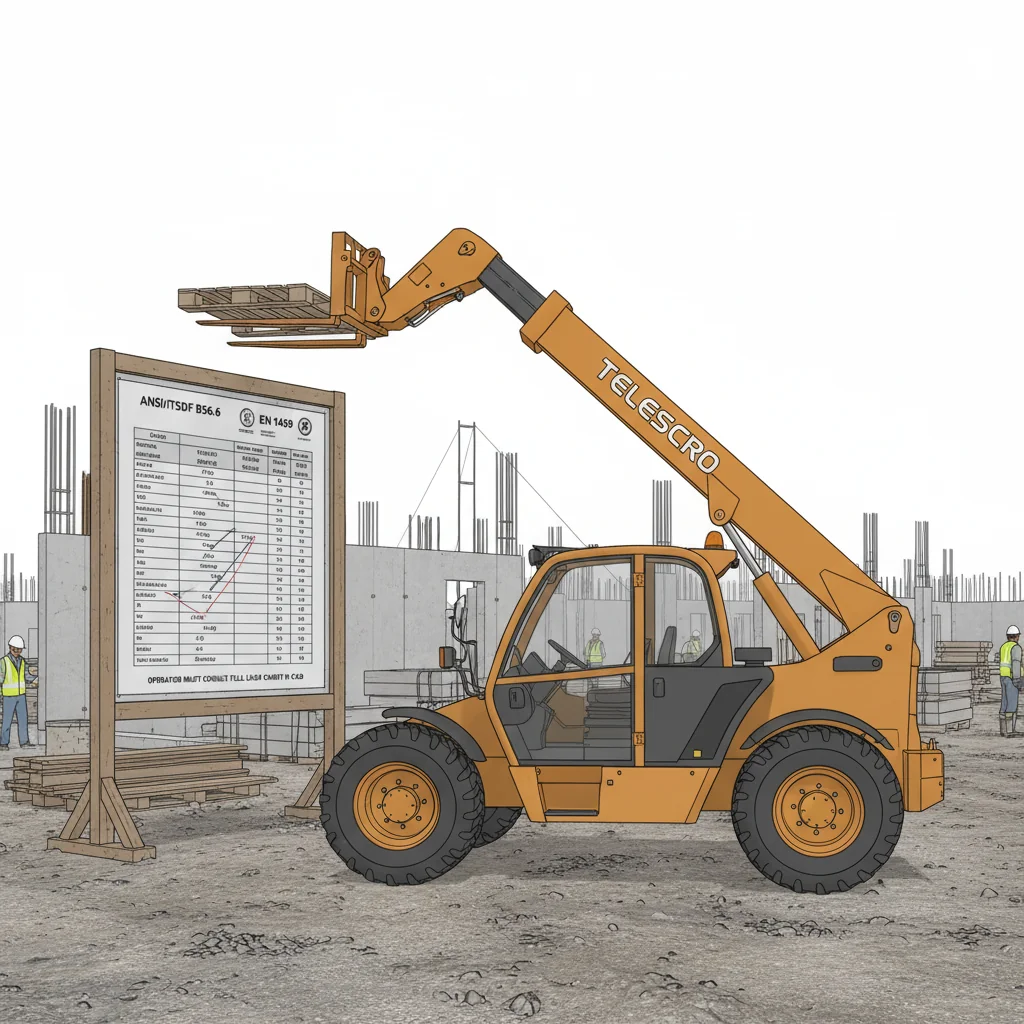

Pourquoi les tableaux de charge des chariots télescopiques doivent-ils être conformes aux normes ?

Les tableaux de charge des chariots télescopiques sont des documents de référence obligatoires directement liés à la conformité réglementaire et à la responsabilité de l'opérateur. Les tableaux doivent être conformes aux normes du marché de destination (par exemple, ANSI/ITSDF B56.6 ou EN 1459), être lisibles sur le site et correspondre précisément à la machine et à l'accessoire. Des tableaux incompatibles, manquants ou rédigés dans une langue étrangère risquent d'entraîner des violations légales et d'invalider la certification ou l'assurance.

Permettez-moi de partager une information importante concernant les tableaux de charge des chariots télescopiques : ils sont incontournables en matière de sécurité et de conformité légale. Certains clients pensent qu'un tableau de charge n'est qu'un autocollant dans la cabine, mais il s'agit en réalité d'un document légalement obligatoire directement lié à la puissance nominale de la machine, aux réglementations nationales et aux règles du chantier. Par exemple, l'année dernière à Dubaï, un client a importé plusieurs unités à grande portée de 4 tonnes, mais celles-ci sont arrivées avec des tableaux de charge rédigés dans une autre langue et ne correspondaient pas aux fourches installées. Le responsable de la sécurité du chantier a immédiatement signalé le problème. Sans le tableau OEM correct, indiquant le modèle réel, l'accessoire actuel et la langue du chantier, ils risquaient des amendes et un refus d'assurance.

Les tableaux peuvent sembler similaires, mais même un léger écart peut poser un gros problème. Si vous installez un chariot à déplacement latéral ou utilisez des fourches plus longues, vous devez disposer du tableau OEM précis pour cette configuration. Le tableau de charge n'est pas seulement un graphique : les fabricants les élaborent en testant les limites réelles de stabilité conformément à des normes telles que ANSI/ITSDF B56.6 en Amérique du Nord ou EN 1459 en Europe. Chaque tableau détaille la capacité de charge sécuritaire à différentes positions de la flèche, en fonction d'un sol plat, d'un centre de gravité spécifique et de l'équipement réellement installé. Si vous ignorez l'un de ces éléments, vous risquez de mal évaluer l'enveloppe de travail sécuritaire de plusieurs centaines de kilogrammes.

Si une machine présente des signes de repeinture de la cabine, des autocollants endommagés ou des modifications évidentes liées à l'importation, arrêtez-vous toujours et vérifiez que le tableau correspond à la configuration actuelle et qu'il est lisible. J'ai vu des projets en Europe de l'Est échouer aux inspections à cause d'un tableau décoloré ou étranger. Mon conseil : avant le premier levage, vérifiez deux fois le tableau de charge de chaque chariot télescopique sur le site. Prendre ce risque n'en vaut pas la peine.

Point clé à retenirLes tableaux de charge des chariots télescopiques sont des exigences légales et opérationnelles, et ne sont pas seulement des graphiques informatifs. Ils doivent correspondre à la configuration réelle de la machine et aux normes spécifiques du pays afin d'éviter toute violation de la réglementation et toute responsabilité en cas d'incident. Veillez toujours à ce que toutes les machines du site affichent le tableau OEM correct et lisible.

Comment la formation sur les tableaux de charge réduit-elle les incidents ?

La formation sur les tableaux de charge des chariots télescopiques sur le terrain, qui intègre des scénarios réels et la lecture pratique des tableaux, réduit considérablement les incidents de levage et les retards dans les calendriers. La formation qui utilise des mesures réelles de distance et de hauteur, des tableaux spécifiques aux accessoires et une discussion sur les conséquences d'une surcharge renforce l'intuition de l'opérateur et l'habitude d'utiliser les tableaux, ce qui réduit les quasi-accidents et les renversements liés à des machines sous-dimensionnées ou mal utilisées.

Les opérateurs ignorent souvent le tableau de charge, car ils pensent que cela ralentit le travail. Mais en réalité, la plupart des incidents de levage que j'ai observés, en particulier les renversements ou les quasi-accidents, sont dus à des approximations plutôt qu'à une vérification de la capacité en fonction des conditions réelles du site. Une formation efficace sur les tableaux de charge permet de changer cette mentalité. Par exemple, lors d'un projet récent à Dubaï, j'ai guidé les opérateurs à travers un exercice basé sur des scénarios : nous avons choisi trois levages réels, mesuré la portée et la hauteur de la flèche au sol, puis trouvé les limites correspondantes sur un tableau standard de l'industrie. Certains ont été surpris de constater que leur machine de 4 tonnes ne pouvait soulever que 1 200 kg à pleine extension avec un godet, mais cette découverte a permis d'éviter un levage risqué plus tard dans la semaine.

D'après mon expérience, c'est la pratique concrète avec des tableaux spécifiques aux accessoires qui permet vraiment d'assimiler les connaissances. Lorsqu'un opérateur doit déterminer si une charge nécessite une flèche courte ou longue, tenir compte des pentes ou comparer le travail “ sur pneus ” et “ avec stabilisateurs ”, il se rend soudain compte à quelle vitesse les chiffres changent. Un opérateur brésilien a admis qu'il n'avait jamais remarqué que son chariot télescopique de 14 mètres avait besoin de stabilisateurs déployés pour manipuler une palette de 900 kg à pleine portée. La théorie apprise en classe ne permet pas de saisir ces moments : ce sont les outils réels entre les mains, les distances réelles sur le mètre ruban et les questions telles que “ que se passe-t-il si nous surchargeons de 20% ? ” qui permettent de prendre de bonnes habitudes.

Je recommande toujours aux superviseurs d'inclure ces vérifications des tableaux spécifiques au site dans les réunions d'information, en particulier si les tâches ou les conditions au sol changent. Le fait de conserver des tableaux de charge plastifiés à jour dans la cabine et d'organiser rapidement des exercices de simulation (une heure suffit) réduit considérablement les essais et erreurs lors du levage. À mon avis, cette habitude simple réduit les retards et les accidents plus efficacement que n'importe quelle technologie sophistiquée.

Point clé à retenir: La formation à l'aide de tableaux de charge basée sur des scénarios, qui utilise des mesures réelles des tâches, des tableaux spécifiques aux accessoires et des discussions réalistes, développe l'intuition des opérateurs et leur permet d'acquérir des habitudes de prise de décision sûres. Cette approche réduit les essais et erreurs lors du levage, diminue les quasi-accidents et permet aux opérateurs et aux superviseurs de s'adapter aux conditions changeantes du site pour une meilleure sécurité et une plus grande efficacité des chariots télescopiques.

Conclusion

Nous avons examiné comment les tableaux de charge des chariots télescopiques fonctionnent réellement sur les chantiers et pourquoi ils constituent des limites légales strictes, et non de simples suggestions. D'après ce que j'ai pu observer, les équipes qui privilégient la sécurité considèrent toujours ces tableaux comme la référence absolue, même si cela implique de modifier le plan ou de changer d'équipement. Il est tentant de se concentrer sur les spécifications maximales, mais ignorer les chiffres réels du tableau de charge conduit à la situation classique du “ héros du showroom, zéro sur le chantier ”. Si vous ne savez pas comment lire un tableau pour vos levages ou si vous souhaitez obtenir des conseils sur le choix d'un chariot télescopique, n'hésitez pas à nous contacter. Je serai ravi de vous faire part de ce qui a fonctionné sur différents chantiers et de vous aider à éviter des erreurs coûteuses. Chaque chantier est différent : assurez-vous que votre machine correspond à votre flux de travail réel.
