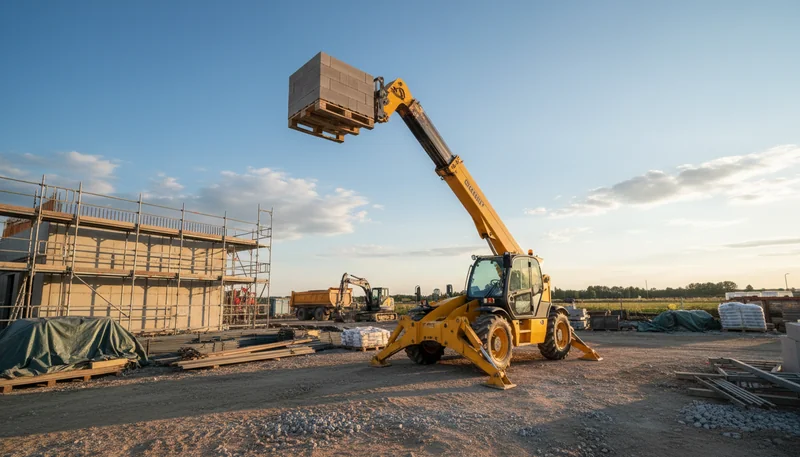

Géométrie de la flèche d'un chariot télescopique : conseils éprouvés sur le terrain pour éviter les erreurs de stabilité

Un chef de chantier en Pologne m'a un jour envoyé une vidéo montrant un chariot télescopique chargé basculant dangereusement alors qu'il plaçait des briques par-dessus une clôture – un cas classique de soulèvement des roues avant. Son équipe avait respecté la capacité nominale, mais n'avait pas pris en compte la rapidité avec laquelle les choses changent lorsqu'on travaille à faibles angles de boom¹ et extension complète.

La géométrie de la flèche du chariot télescopique influence considérablement la stabilité de la machine dans toutes les positions de travail. À mesure que l'angle de la flèche diminue vers l'horizontale, la charge centre de gravité² se déplace rapidement vers l'avant, augmentant le risque de basculement malgré la capacité structurelle de la flèche. La stabilité est déterminée par la relation entre Hauteur du pivot du bras³, l'empattement, le contrepoids et le rayon de charge à différents angles et extensions. Les scénarios à flèche basse et longue portée présentent le risque le plus élevé, même les charges statiques sûres devenant dangereuses lorsque le moment de renversement⁴ s'intensifie.

Comment l'angle du bras influence-t-il le basculement d'un chariot télescopique ?

L'angle de la flèche influe directement sur la stabilité du chariot télescopique en modifiant le rayon de charge horizontal par rapport à la ligne de basculement de l'essieu avant. À mesure que l'angle de la flèche se rapproche de l'horizontale, le moment de renversement augmente rapidement, même avec la même charge. C'est pourquoi les tableaux de charge indiquent généralement une forte réduction de la capacité nominale à mesure que la portée vers l'avant augmente.

La plupart des gens ne réalisent pas que c'est l'angle de la flèche, et pas seulement le poids de la charge, qui pose problème aux opérateurs en cas de basculement du chariot télescopique. Plus vous relevez la flèche, plus vous vous sentez en sécurité, mais dès que vous la baissez, disons en dessous de 15°, votre marge d'erreur diminue rapidement. J'ai pu le constater de mes propres yeux à Dubaï, où un client insistait pour que son chariot télescopique de 3 500 kg puisse soulever une palette de 2 000 kg. À l'angle minimal de la flèche, la charge était tout simplement trop avancée. La machine a commencé à basculer, même si la flèche était loin d'avoir atteint sa longueur maximale.

Permettez-moi de vous faire part d'une information importante concernant le fonctionnement réel de la stabilité sur ces machines. Pour la stabilité vers l'avant, la ligne de basculement critique se situe au niveau de la ligne de contact au sol des roues avant. Une fois que le centre de gravité combiné dépasse cette ligne, la machine bascule vers l'avant.

Une plus grande partie de la charge finit par agir comme un levier, nuisant à votre stabilité. La même charge de 2 tonnes qui semble stable à 60° peut vous mettre en difficulté à 10°, même si votre circuit hydraulique ne semble pas forcer.

Les entrepreneurs au Kazakhstan me demandent souvent pourquoi le tableau de charge réduit autant la capacité lorsque l'angle de la flèche est faible. La réponse est simple : à faible angle et avec une portée avant plus longue, la stabilité vers l'avant, et non la résistance de la flèche, devient le facteur limitant. Les valeurs indiquées dans le tableau de charge sont basées sur le fonctionnement de la machine sur un sol ferme et plat, avec le centre de gravité spécifié. Lorsque vous travaillez sur un terrain plus plat ou que vous vous éloignez davantage, le rayon horizontal de la charge augmente rapidement et le centre de gravité combiné se rapproche du ligne de basculement des roues avant.

C'est pourquoi je vérifie toujours le tableau de charge au angle de flèche réel, portée et centre de gravité de l'accessoire/de la charge Je prévois de l'utiliser avant de m'engager dans un levage. C'est le moyen le plus simple d'éviter les surprises sur le chantier.

Point clé à retenir: La capacité nominale du chariot télescopique diminue fortement à mesure que l'angle de la flèche diminue et que la portée augmente, non pas parce que la flèche perd de sa résistance structurelle, mais parce que la stabilité vers l'avant devient le facteur limitant. Consultez toujours le tableau de charge pour connaître la capacité de sécurité à des angles de flèche et des distances de portée spécifiques, en particulier à des positions proches de l'horizontale.

Pourquoi les travaux à faible angle et à longue portée sont-ils risqués ?

À des angles de flèche faibles (0-25°) avec une longue portée, la capacité nominale d'un chariot télescopique diminue rapidement car la portée horizontale entre l'essieu avant et la charge augmente, amplifiant ainsi le moment de renversement. Cette position, typique lors du chargement de camions, du franchissement d'obstacles ou des travaux de tranchée, crée le scénario de stabilité le plus exigeant, même avec des charges modestes.

Permettez-moi de partager quelque chose d'important au sujet des travaux à faible angle et à longue portée : c'est là que même les opérateurs expérimentés rencontrent des difficultés. À des angles de flèche compris entre 0 et 25 degrés, chaque mètre supplémentaire d'extension augmente la distance horizontale par rapport au bord du pneu avant (véritable axe de basculement) au centre de gravité. Cette augmentation du rayon multiplie rapidement le moment de renversement, même lorsque la charge elle-même semble relativement légère.

Dans le cadre d'un projet que j'ai soutenu à Équateur, une équipe déchargeait des paquets de briques dans une tranchée de drainage derrière un Mur de soutènement de 2,5 mètres de large. Sur le papier, leur chariot télescopique était évalué à 4 000 kg, et à première vue, le tableau de charge semblait couvrir la tâche. Mais à l'angle de flèche bas requis et à la portée avant maximale, la capacité de sécurité indiquée dans le tableau tombait à un peu plus de 1 300 kg. Cet écart entre la capacité nominale et la capacité utile a pris les opérateurs au dépourvu, et c'est un scénario que je vois se reproduire régulièrement dans les travaux de tranchée, de camionnage et de franchissement de murs.

C'est pourquoi les élévateurs à faible angle et à longue portée nécessitent une attention particulière : leur stabilité diminue beaucoup plus rapidement que ne le pensent la plupart des opérateurs, bien avant que vous n'atteigniez les limites structurelles ou hydrauliques de la machine.

La plus grande erreur que je constate est de choisir une machine uniquement en fonction de sa hauteur de levage maximale ou de sa capacité nominale. La stabilité dans la zone à faible angle et à longue portée est le véritable défi. Dès que vous poussez la flèche vers l'avant pour charger un camion à parois hautes ou pour franchir une barrière, la stabilité diminue rapidement. La pluie ou une légère pente peuvent aggraver la situation. D'après mon expérience, certains modèles sont équipés d'un système de mise à niveau du châssis ou de contrepoids plus robustes, mais tous les chariots télescopiques de la même catégorie de tonnage n'ont pas les mêmes performances dans ce domaine. Vous devez disposer du tableau de charge spécifique à votre travail, en particulier pour la plage de flèche de 0 à 25°, avant de prendre votre décision.

Si vous effectuez fréquemment des chargements de camions ou des placements dans des tranchées, privilégiez la stabilité et la capacité de travail en portée avant. Je vous suggère de consulter le tableau de charge pour connaître la portée entre le bord du pneu et le centre de charge, et pas seulement la levée verticale. C'est généralement là que la réalité du chantier met la machine à l'épreuve, et c'est là que je reçois le plus d'appels pour des conseils de mise à niveau.

Point clé à retenir: Les chariots télescopiques fonctionnant à des angles de flèche faibles avec une longue portée subissent la plus forte réduction de stabilité et de capacité nominale. Lorsque vous choisissez un équipement pour des tâches fréquentes à longue portée ou au-dessus du côté, privilégiez les modèles offrant une grande stabilité et de bonnes performances en termes de capacité de charge dans la plage d'angles de flèche comprise entre 0 et 25°.

Comment la géométrie du bras à angle moyen influe-t-elle sur la stabilité ?

Dans les chariots télescopiques, la géométrie du bras à angle moyen (20-45°) influence fortement la stabilité et la capacité nominale. De petites variations dans l'emplacement du pivot du bras ou le schéma d'extension peuvent déplacer le centre de gravité vers l'avant de manière significative, réduisant ainsi l'enveloppe de stabilité et capacité du tableau de charge⁵—souvent de 30% ou plus entre des modèles ayant des tonnages identiques.

Voici ce qui importe le plus lorsqu'on examine la géométrie d'une flèche à angle moyen : c'est la zone comprise entre 20 et 45 degrés où la plupart des opérations de levage quotidiennes ont lieu sur un chantier réel. Il ne s'agit pas de la portée maximale pour les systèmes CVC sur les toits ou de la flèche rétractée que vous voyez dans les salles d'exposition. Il s'agit plutôt de soulever des blocs jusqu'au deuxième étage ou de placer des palettes sur un malaxeur. J'ai pu le constater de mes propres yeux au Kazakhstan : deux équipes utilisant des chariots télescopiques de 3,5 tonnes et 13 mètres pensaient avoir acheté des machines presque identiques. Mais sur le chantier, les deux engins ont réglé leur flèche à environ 35 degrés pour faire glisser des matériaux à l'intérieur d'un entrepôt. L'un d'eux a manipulé des charges de plus de 1,2 tonne à une portée de 7 mètres. L'autre ne pouvait gérer qu'environ 900 kg : même “ classe de tonnage ”, mais une énorme différence dans la réalité du travail effectué.

La raison ? De petits changements dans l'emplacement du pivot de la flèche, la forme du châssis ou le modèle d'extension peuvent déplacer le centre de gravité de la charge de 20 à 30 cm vers l'avant à mi-angle. Cela déplace l'axe de basculement dangereusement près de l'essieu avant, réduisant ainsi la marge de sécurité. Lorsque je forme de nouveaux opérateurs, j'insiste sur le fait qu'il ne faut jamais juger de la stabilité uniquement en fonction de la capacité nominale. Il faut toujours consulter le tableau de charge pour des angles de 30 à 45 degrés, car ce sont ces chiffres qui déterminent si une palette peut être placée en toute sécurité sur la quatrième rangée ou non.

Mon conseil est donc simple. Avant de signer la commande, demandez au concessionnaire le tableau complet des charges, et pas seulement les chiffres maximaux. Comparez les modèles à angle moyen, où vos équipes passeront la majeure partie de leur journée. Le tonnage seul ne suffit pas : la capacité réelle dépend de la géométrie et de la physique à ces positions de travail.

Point clé à retenir: Les positions intermédiaires de la flèche couvrent la plupart des tâches réelles effectuées par les chariots télescopiques. La géométrie de la flèche et l'emplacement du pivot spécifiques à la machine sont essentiels pour la stabilité et la productivité, ce qui rend indispensable la comparaison directe des tableaux de charge à des angles de travail typiques. La classe de tonnage seule ne permet pas de prédire la capacité sûre ou efficace d'un chariot télescopique pour les tâches courantes.

Comment la hauteur du pivot de la flèche et l'empattement influent-ils ?

La stabilité d'un chariot télescopique dépend des effets combinés de la hauteur du pivot de la flèche, longueur de l'empattement⁶, la répartition du contrepoids et la géométrie globale du châssis. Un pivot de flèche plus bas contribue généralement à maintenir le centre de gravité de la machine plus bas et plus proche de l'empattement, ce qui améliore la stabilité lorsque la flèche est relevée. Les modèles à pivot de flèche plus haut peuvent améliorer la visibilité et le dégagement des accessoires, mais dépendent souvent davantage de la longueur de l'empattement et du contrepoids pour maintenir des marges de stabilité adéquates. Ces compromis de conception influencent à la fois la confiance dans le levage et la maniabilité sur les chantiers réels.

La plus grande erreur que je constate est de choisir un chariot télescopique uniquement en fonction de sa capacité et de sa hauteur, sans tenir compte de l'interaction entre la hauteur de pivotement de la flèche et l'empattement sur les chantiers réels. L'année dernière, j'ai eu un client à Dubaï qui a choisi un modèle à pivotement haut et à empattement court pour un projet de gratte-ciel, pensant qu'une meilleure visibilité lui faciliterait la tâche. Une fois qu'ils ont commencé à déplacer des paquets de plâtre vers une dalle au dixième étage, la machine semblait instable chaque fois que la flèche atteignait 30 degrés avec une charge de 1 800 kg. Cette sensation de “ flottement ” ? Elle provient du centre de gravité situé plus haut et plus en avant, ce qui réduit la marge de stabilité, en particulier lorsque la flèche est relevée mais pas complètement déployée. Un pivot de flèche plus bas, généralement situé sous l'épaule de l'opérateur, maintient le centre de gravité plus bas et plus proche du centre de l'empattement. Cette configuration offre une meilleure stabilité lorsque l'angle de la flèche est de 35 ou 40 degrés, même avec des charges préfabriquées lourdes. Mais il y a un compromis : les pivots plus bas peuvent réduire votre champ de vision et rendre l'accès à la cabine plus difficile. C'est pourquoi les ingénieurs adaptent le pivot de la flèche à un empattement soigneusement choisi. Un empattement plus long, associé à un contrepoids adapté, peut étirer le triangle de stabilité vers l'avant, vous offrant ainsi plus d'espace pour travailler en toute sécurité à mi-portée. Mais j'avertis les clients : un empattement plus long signifie un rayon de braquage plus important. Sur les chantiers encombrés comme à Hong Kong, cela a une importance certaine. Si vous effectuez un essai, chargez jusqu'à 80% de capacité nominale à mi-portée, soit environ 10 mètres avec une fourche standard. Levez à environ 35 degrés et tournez lentement.

Point clé à retenir: La hauteur du pivot de la flèche, l'empattement et le choix des contrepoids constituent les éléments essentiels de l'architecture de stabilité d'un chariot télescopique. Les pivots de flèche bas et les empattements bien adaptés offrent généralement une maniabilité plus prévisible, tandis que les pivots hauts ou les empattements courts peuvent réduire la marge de stabilité, en particulier à des angles de flèche faibles à moyens.

Comment l'extension du boom influe-t-elle sur la stabilité ?

Chaque mètre supplémentaire d'extension de la flèche du télescopique augmente le bras de levier de renversement et la finesse de la flèche, réduisant ainsi l'efficacité. charge de flambage⁷ et une déviation croissante. Le risque de basculement est maximal lorsque la flèche est complètement déployée et que son angle est faible. La séquence de déploiement influe également sur la stabilité : les modèles qui maintiennent les sections intérieures de la flèche emboîtées plus longtemps offrent généralement de meilleures marges de stabilité.

Pour être honnête, la caractéristique qui importe réellement est la façon dont la stabilité d'un chariot télescopique évolue à chaque mètre d'extension de la flèche. La plupart des acheteurs regardent la capacité nominale maximale et pensent qu'elle s'applique à toutes les portées, mais ce n'est presque jamais le cas. Le phénomène mécanique est simple : à mesure que la flèche s'allonge, votre charge s'éloigne de l'axe de basculement (la ligne passant par les pneus avant). Cela augmente considérablement le moment de renversement. La flèche elle-même devient également plus longue et plus fine, elle est donc plus susceptible de fléchir, voire de se déformer sous des charges lourdes.

J'ai travaillé avec un client au Kazakhstan qui avait commandé un chariot télescopique de 4 tonnes et 17 mètres pour soulever des blocs de maçonnerie jusqu'au neuvième étage. Sur le papier, le fournisseur promettait plus de 1 000 kg à pleine extension. Mais sur place, ils se sont rendu compte qu'à un angle de flèche faible et à pleine extension, la capacité de sécurité tombait à environ 500 kg. L'opérateur a constaté que les roues arrière commençaient à se soulever du sol bien avant d'atteindre cette limite, ce qui est un scénario classique de basculement. Pourquoi ? Lorsque les sections intérieures de la flèche sont complètement déployées, il y a beaucoup moins d'acier emboîté, et l'ensemble de la structure est à la fois plus faible et plus lourd en haut.

Toutes les machines ne gèrent pas l'extension de la même manière. Certains modèles étendent d'abord les sections intérieures, ce qui permet de conserver plus longtemps une plus grande partie du poids et de la résistance de la flèche près du châssis. D'autres déploient la plus petite section en premier, ce qui entraîne une baisse beaucoup plus rapide de la stabilité et de la capacité. Lorsque vous comparez des chariots télescopiques, je vous suggère de suivre la vitesse à laquelle la courbe du tableau de charge descend lorsque vous dépassez la portée de 70%. C'est là que le vrai travail se fait et que les plus grands risques de stabilité apparaissent.

Point clé à retenir: La stabilité du chariot télescopique diminue fortement lorsque la flèche est déployée, en particulier à faible angle, en raison de l'augmentation du bras de renversement et de la finesse structurelle. Il est essentiel de comparer les modèles d'extension : les modèles qui maintiennent les sections intérieures de la flèche emboîtées plus longtemps conservent une stabilité et une capacité utile supérieures dans toute la zone de travail.

Comment la géométrie du boom influe-t-elle sur la stabilité ?

La géométrie du bras a un impact sur la stabilité du chariot télescopique en influençant sa rigidité., comportement de charnière⁸, et la déviation sous charge. Des articulations robustes entre la flèche et le châssis, de larges sections de base et des soudures de qualité minimisent la flexion et les mouvements non linéaires de la pointe, en particulier à longue portée et avec des charges lourdes, réduisant ainsi l'instabilité et les ‘ coups de fouet ’ inattendus pendant la conduite, le freinage ou le pivotement.

J'ai travaillé avec des clients au Kazakhstan qui pensaient qu'une flèche plus longue garantissait automatiquement une meilleure stabilité. En réalité, les détails de la géométrie de la flèche, comme sa rigidité et la robustesse des articulations à la base, sont tout aussi importants que la longueur ou l'angle de levage. Honnêtement, j'ai vu deux chariots télescopiques de la même catégorie 4 tonnes fonctionner de manière très différente sur le chantier, simplement parce que l'un avait des pièces moulées plus lourdes à la base et des axes de charnière beaucoup plus gros. Ce soutien structurel supplémentaire a permis de maintenir la flèche “ droite ” pendant les levages lourds. L'autre machine fléchissait tellement à une portée de 75% que les opérateurs sentaient la charge basculer de manière imprévisible, en particulier lors des manœuvres de rotation ou de freinage.

Que se passe-t-il réellement ? Lorsque vous soulevez une charge à portée maximale, par exemple une palette de 1 000 kg à 12 mètres, toute la structure de la flèche agit comme un levier. Si la flèche ou ses articulations sont trop flexibles, même de petits mouvements à la base s'amplifient à l'extrémité. Sur un chantier à Dubaï, un opérateur m'a dit qu'il avait l'impression que la charge avait sa propre volonté lorsqu'il conduisait avec la flèche levée. Ce “ fouettement ” n'est pas seulement gênant, il réduit votre marge de manœuvre et augmente le risque d'accidents. C'est pourquoi je recherche toujours des chariots télescopiques dotés de blocs de charnières solides entre la flèche et le châssis, de sections de flèche à base large et d'une déviation minimale visible sous la charge.

Je recommande de vérifier ces caractéristiques lors de toute inspection, en particulier si vous travaillez à grande distance. Une flèche plus rigide et bien soutenue permet aux opérateurs de placer les charges avec plus de précision et de confiance, rendant ainsi le chantier plus sûr et plus efficace.

Point clé à retenirLa stabilité d'un chariot télescopique ne dépend pas uniquement de la longueur ou de l'angle de la flèche. La rigidité et la conception des articulations sont également essentielles : des flèches bien soutenues, dotées d'une structure de base solide et d'axes d'articulation de grand diamètre, permettent de maintenir la géométrie et de contrôler les mouvements indésirables, pour un placement plus sûr et plus précis de la charge à la portée maximale.

Comment les accessoires affectent-ils la stabilité des chariots télescopiques ?

Les accessoires tels que les chariots, les attelages rapides et les outils spécialisés modifient la géométrie de la flèche du télescopique en déplaçant le centre de gravité vers l'avant. Même un décalage de 200 à 300 mm du centre de gravité peut augmenter considérablement le moment de renversement en hauteur, en particulier au-delà de 10 m. Tenez toujours compte du poids de l'accessoire., décalage du centre de gravité⁹, ainsi que le tableau de charge approuvé par le fabricant d'équipement d'origine pour cette configuration.

Une grande partie de la confusion concernant la stabilité des chariots télescopiques provient de ce qui se passe après l'installation d'un accessoire. J'ai pu le constater de mes propres yeux chez des clients à Dubaï qui sont passés d'un tablier porte-fourches standard à une plate-forme pour matériaux longs sans réévaluer le poids et la position du centre de gravité.

Sur le papier, leur chariot télescopique de 4 tonnes semblait disposer d'une marge suffisante pour placer des poutres en acier à environ 12 mètres. En réalité, le déport avant supplémentaire (environ 250 mm) introduit par l'accessoire a réduit la capacité admissible à cette hauteur de bien plus de 30%, poussant la machine hors de son enveloppe de travail sécurisée.

Cela s'explique par le fait que les accessoires deviennent en quelque sorte une extension de la flèche. L'axe de basculement avant est défini par les points de contact de l'essieu avant, et non par l'avant de la flèche. Lorsque vous ajoutez un chariot ou une plate-forme de travail plus lourds, vous n'augmentez pas seulement la masse, vous éloignez également le centre de gravité combiné des pneus avant, ce qui augmente le moment de renversement en hauteur.

Même un déplacement vers l'avant relativement faible de 200 mm, combiné à un angle de flèche élevé de 10 à 15 mètres, peut réduire considérablement les marges de stabilité, souvent plus que ne le prévoient les opérateurs s'ils se basent uniquement sur les caractéristiques nominales de la machine de base.

• Poids de la pièce jointe – Une masse supplémentaire réduit la capacité nominale à chaque position de la flèche.
• Décalage du centre de gravité (CG) – Les petits décalages vers l'avant ont un impact disproportionné en hauteur.
• Compatibilité OEM – Utilisez uniquement les accessoires répertoriés pour la machine, avec les tableaux de charge correspondants.
• Adéquation de l'application – Les plates-formes larges ou les pinces peuvent nécessiter une classe de machine offrant une plus grande stabilité.

Point clé à retenir: Les petits décalages vers l'avant dus à des accessoires lourds ou allongés peuvent réduire considérablement la stabilité du chariot télescopique, en particulier à des angles de flèche élevés. Tenez toujours compte du poids de l'accessoire et du déplacement du centre de gravité lorsque vous choisissez le chariot télescopique et l'accessoire, et utilisez les tableaux de charge OEM pour chaque configuration spécifique.

Quel est l'impact du blocage de l'essieu arrière sur la stabilité ?

Le verrouillage de l'essieu arrière influe directement sur la stabilité du chariot télescopique en déterminant quand le essieu arrière oscillant¹⁰ transitions vers un état fixe. Si le verrouillage s'enclenche après que la flèche ait déplacé la charge vers l'avant, le centre de gravité peut se rapprocher de l'axe de basculement, provoquant une instabilité momentanée. Un verrouillage au bon moment garantit des transitions prévisibles et sûres pendant le levage.

Pour bien comprendre l'impact du verrouillage de l'essieu arrière sur la stabilité, imaginez un chariot télescopique sur un sol irrégulier, par exemple un chantier boueux en Malaisie où des entrepreneurs transportent des briques au deuxième étage. La plupart des chariots télescopiques ont besoin que l'essieu arrière oscille pour une meilleure traction, mais cela a un prix. Tant que cet essieu est en mouvement, tout le triangle de stabilité flotte, car il n'y a pas d'ancrage solide à l'arrière. Lorsque vous commencez à soulever une palette lourde et que la flèche avance, le centre de gravité de la machine se déplace vers l'axe de basculement, qui longe les roues avant. Si le blocage de l'essieu ne s'enclenche pas assez rapidement, il y a quelques secondes pendant lesquelles on a l'impression que la machine est “ instable ”. J'ai vu des opérateurs au Kenya s'arrêter à mi-chemin parce que la machine commençait à basculer juste au moment où la charge dépassait du bord.

Ce qui importe vraiment, c'est le moment où l'essieu arrière cesse d'osciller et se verrouille. Sur la plupart des engins, le circuit hydraulique déclenche le verrouillage lorsque la flèche atteint un certain angle ou une certaine hauteur, mais le moment peut varier selon le fabricant. Je conseille toujours à mes clients de tester eux-mêmes le moment du verrouillage. Prenez une charge réaliste, par exemple une palette pleine de carreaux, d'environ 1 000 kg, et levez la flèche du sol jusqu'à mi-hauteur. Si vous remarquez un mouvement brusque ou un “ claquement ” lorsque le verrouillage se déclenche, c'est un signe. Une transition douce et précoce est beaucoup plus sûre.

Vous voulez que le centre de gravité soit bien à l'intérieur de l'enveloppe de stabilité avant que la flèche n'atteigne son point le plus éloigné. Les opérateurs et les responsables de chantier doivent toujours vérifier où se produit ce verrouillage, non seulement en lisant le manuel, mais aussi en ressentant la transition sous une charge réelle.

Point clé à retenir: Le moment où le verrouillage de l'essieu arrière intervient, par rapport au mouvement de la flèche et à la position de la charge, est essentiel pour la stabilité du chariot télescopique. Les opérateurs et les évaluateurs doivent tester les machines afin de s'assurer que le verrouillage de l'essieu s'effectue rapidement et en douceur, de manière à maintenir le centre de gravité dans l'enveloppe de stabilité avant que la flèche n'atteigne des positions critiques en termes de portée ou de hauteur.

Comment la géométrie du boom affecte-t-elle la stabilité (suite) ?

Comme chariot télescopique longueur et angle du bras¹¹ augmente, la machine agit comme un long cantilever flexible. Cela amplifie la sensibilité au vent latéral et aux forces dynamiques, en particulier à des hauteurs élevées. Les charges latérales à l'extrémité de la flèche créent une flexion et une torsion importantes à la base, ce qui conduit les fabricants à réduire les capacités dans ces positions.

Le mois dernier, un entrepreneur en Uruguay a demandé pourquoi la charge oscillait autant lorsque leur chariot télescopique de 17 mètres dépassait les 14 mètres par vent fort. Au début, ils ont blâmé l'opérateur. Le vrai problème ? L'angle élevé de la flèche et la longue extension font que toute la structure agit comme un gigantesque porte-à-faux. Chaque petite rafale ou poussée latérale à l'extrémité de la flèche est considérablement amplifiée à la base. Ce n'est pas seulement une théorie : sur certains chantiers, j'ai vu des charges osciller de près de 30 cm vers la gauche et vers la droite, même si les opérateurs touchaient à peine les commandes.

D'après mon expérience, les risques les plus importants apparaissent dès que vous atteignez le tiers supérieur de l'enveloppe de travail, en particulier avec les fixations de plate-forme ou de panneau. Forces latérales du vent¹², même celles inférieures à 12 km/h, commencent à exercer une poussée contre la charge supérieure à ce que la plupart des équipes prévoient. En effet, à pleine extension, le bras de levier entre la charge et l'axe de basculement est à son maximum. J'ai vu des chariots télescopiques avec une capacité impressionnante “ sur le papier ” perdre près de 70% de leur capacité nominale au-dessus de 15 mètres sur le tableau de charge. C'est pourquoi la plupart des fabricants ajoutent des avertissements ou même verrouillent certains angles si le vent se lève.

En réalité, le travail en hauteur ne se résume pas à la hauteur de levage. Si vous travaillez sur un site côtier ou dans un endroit où les vents sont imprévisibles, je recommande toujours de choisir un modèle avec une flèche plus rigide et un indicateur de moment réactif. Des mouvements de flèche plus lents et une marge de sécurité d'au moins 20% au-dessus de la charge la plus lourde prévue contribuent à réduire les risques d'instabilité. Lorsque les charges sont lourdes ou que la portée est longue, ces petits détails font toute la différence.

Point clé à retenir: Les flèches plus longues et plus hautes augmentent considérablement la sensibilité aux charges latérales dues au vent et aux mouvements dynamiques. Tenez toujours compte de marges de sécurité supplémentaires et choisissez des flèches plus rigides ou un meilleur amortissement lorsque vous travaillez à des angles élevés ou dans des environnements exposés au vent afin d'éviter des erreurs critiques en matière de stabilité.

Comment la géométrie du boom influe-t-elle sur les coûts d'usure ?

Agressif Cinématique de la flèche du télescopique¹³ augmentent l'usure des composants en forçant les systèmes hydrauliques à générer des pressions de pointe plus élevées, en particulier à des angles de flèche faibles. Cela accélère la fatigue des axes, des bagues, des joints de vérins et des glissières, qui sont des points d'usure critiques lors des opérations de levage et de dépose au niveau du sol. Une géométrie qui répartit uniformément les forces de levage peut réduire considérablement les intervalles de maintenance et les coûts de cycle de vie au cours des années d'utilisation intensive.

Permettez-moi de partager avec vous une information importante concernant l'usure des chariots télescopiques qui est souvent négligée : la géométrie de la flèche n'est pas seulement une question d'ingénierie, elle influe également sur les coûts de maintenance. Sur le terrain, j'ai vu deux chariots télescopiques de 4 tonnes avec des courbes de levage presque identiques, mais après deux ans, leurs factures de réparation étaient totalement différentes. La raison principale ? L'une des machines avait une configuration de flèche qui obligeait ses vérins hydrauliques à travailler plus fort en dessous de 30 degrés. Chaque fois que cet entrepreneur roumain soulevait des charges lourdes du sol, les pics de pression martelaient les goupilles et les bagues. Au bout de 18 mois, le jeu dans la flèche était tel qu'une révision majeure s'imposait. L'autre machine, dont la trajectoire de la flèche était plus équilibrée, a continué à fonctionner sans problème après 2 500 heures.

D'après mon expérience, la plupart des tâches de placement au sol impliquent de passer près de la moitié du temps avec la flèche à faible angle, là où une cinématique agressive peut être préjudiciable. Le géométrie du pivot¹⁴ détermine si ces forces se concentrent sur quelques axes ou si elles sont réparties plus uniformément sur toute la structure. Je dis toujours à mes clients au Kenya et à Dubaï : demandez quelle est l'épaisseur des axes principaux et vérifiez si les glissières de la flèche sont en bronze traité ou en polymère bon marché. Certains modèles réduisent les coûts des matériaux à ce niveau, mais vous en paierez le prix plus tard lorsque les glissières commenceront à se coincer ou que les joints éclateront prématurément.

Si vos projets impliquent des opérations fréquentes de levage lourd près du sol, je vous suggère de demander à votre concessionnaire les données relatives à la pression hydraulique sur toute la plage de la flèche, et pas seulement à la hauteur de levage maximale. Les modèles qui répartissent les forces sur toute la course et utilisent des goupilles ou des bagues de qualité peuvent vous faire gagner des semaines d'immobilisation et des milliers d'euros en réparations sur cinq ans.

Point clé à retenir: La géométrie de la flèche du chariot télescopique influe directement sur les coûts liés à l'usure, car elle concentre des forces élevées à des angles faibles, ce qui entraîne une usure prématurée des composants clés. Les conceptions qui répartissent les forces de manière plus uniforme et utilisent des matériaux robustes peuvent prolonger la durée de vie et réduire l'entretien, même entre des unités présentant des caractéristiques similaires.

Comment comparer la géométrie des flèches des chariots télescopiques ?

Pour comparer les géométries des flèches des chariots télescopiques, analysez tableaux de pleine charge¹⁵ par zone — 0–20°, 20–40° et hauteur maximale — en fonction des tâches typiques du site. Vérifiez sur le terrain la position du pivot et le porte-à-faux de la flèche en extension maximale. Soulevez des charges proches de la charge nominale pour observer les coupures de stabilité et la flexion de la flèche, ce qui révèle les différences de performances réelles au-delà des chiffres annoncés.

Je reçois beaucoup de questions d'acheteurs qui comparent les chariots télescopiques principalement en fonction de leur capacité maximale et de leur hauteur. La véritable valeur réside dans les détails de la géométrie de la flèche, où le tableau de charge indique réellement ce que vous pouvez faire à chaque angle. Par exemple, au Kenya, j'ai aidé une équipe qui devait placer des blocs sur une dalle de sol à 8 mètres de hauteur. Leur nouvelle machine de 4 tonnes ne pouvait soulever qu'environ 1 600 kg à cette hauteur, soit moins de 50 % de sa capacité nominale. C'est pourquoi je consulte toujours le tableau de charge complet, et pas seulement la fiche technique. Lorsque vous comparez des machines, examinez les zones du tableau de charge côte à côte. Je suggère de se concentrer sur trois zones de travail : la flèche basse (0-20°, idéale pour décharger des camions), la zone intermédiaire (20-40°, votre pain quotidien pour l'empilage) et la hauteur maximale (où la stabilité peut rapidement diminuer).

Une bonne règle ? Les machines qui conservent une capacité de base de 50 à 601 TP3T à votre poste de travail principal sont généralement beaucoup plus sûres et plus productives sur les chantiers réels.

Voici un tableau simple que j'utilise pour comparer la géométrie des flèches dans la pratique :

Zone de boom	Tâche typique	Capacité (kg)	% de charge de base	Remarques sur la stabilité
0–20 °C (faible)	Déchargement des camions	2 000–2 800	55–70%	Généralement stable ; surveiller la flexion du mât
20–40° (moyen)	Empilement de palettes	1 500–2 200	40–60%	Zone de travail principale sur la plupart des chantiers
Hauteur maximale	Levage / placement supérieur	900–1 200	25–35%	Le moins stable ; coupures probables

Point clé à retenir: La comparaison des chariots télescopiques nécessite à la fois une analyse détaillée des tableaux de charge pour les positions de travail clés et des vérifications sur le terrain de la conception de la flèche et de la stabilité de l'extension. De simples observations sur site (hauteur du pivot, porte-à-faux et extension réelle de la charge) permettent de mettre en évidence des différences de stabilité critiques que les fiches techniques seules ne révèlent pas.

Conclusion

Nous venons d'examiner comment l'angle et la portée de la flèche influent sur la capacité de levage réelle de votre chariot télescopique. Ce n'est pas la résistance structurelle qui importe, mais la stabilité vers l'avant. D'après mon expérience, je constate souvent des erreurs de type “ héros en salle d'exposition, zéro sur le chantier ” lorsque les gens ne vérifient que la capacité maximale et ignorent le tableau de charge à faible angle de flèche. Avant de choisir un modèle, je vous suggère de vous procurer le tableau de charge et de vérifier vos positions de travail les plus courantes, en particulier à longue portée. Si vous avez besoin d'aide pour interpréter ces chiffres ou faire un choix adapté à votre site, n'hésitez pas à me contacter. Je serai ravi de vous faire part de ce qui a fonctionné pour des équipes similaires dans d'autres pays. Le bon choix dépend vraiment de vos tâches réelles, et non des spécifications générales.
