Comment un chariot télescopique déplace-t-il des charges vers des endroits élevés ? Connaissances acquises sur le terrain

Il n'y a pas longtemps, j'ai vu une équipe en Pologne essayer de faire passer un chariot télescopique chargé entre les poutres en acier d'un bâtiment de plusieurs étages. Leur principale préoccupation ne concernait pas le moteur, mais plutôt la capacité de leur machine à atteindre en toute sécurité un étage inachevé et à déposer une palette exactement à l'endroit voulu, sans compromettre sa stabilité.

Les chariots télescopiques utilisent des flèches télescopiques, généralement constituées de plusieurs sections en acier emboîtées les unes dans les autres, actionnées par vérins hydrauliques¹ et guidé par des patins d'usure. Lorsque la pression hydraulique soulève et étend la flèche, le centre de gravité se déplace vers le haut et vers l'avant, ce qui réduit la stabilité à une plus grande portée ou hauteur. Tableaux de charge² Définir les limites de sécurité en fonction de la hauteur, de la portée, du centre de gravité et de la fixation, la capacité admissible diminuant à mesure que l'extension augmente.

Comment fonctionne la flèche d'un chariot télescopique ?

La flèche télescopique d'un chariot télescopique est composée de sections en acier emboîtées les unes dans les autres, qui sont déployées à l'aide de vérins hydrauliques. Les mouvements du joystick dirigent l'huile à haute pression dans ces vérins, ce qui permet de lever, d'abaisser ou de déployer la flèche. Des patins d'usure et des systèmes de synchronisation en option assurent un mouvement fluide des sections, tandis que des vérins d'inclinaison³ Au niveau de la tête de la flèche, réglez l'angle de fixation pour un positionnement précis de la charge.

Un aspect pratique du fonctionnement de la flèche d'un chariot télescopique est souvent négligé sur les chantiers. La flèche est constituée de plusieurs sections en acier emboîtées les unes dans les autres (généralement deux à quatre) qui coulissent sur des patins d'usure et, sur certains modèles, d'un système de synchronisation qui aide à coordonner le mouvement des sections.

Lorsque l'opérateur actionne le joystick, l'huile hydraulique est acheminée vers les vérins de levage ou d'extension afin de relever, abaisser ou télescopiser la flèche pour augmenter la portée. La pression de service, la capacité du réservoir hydraulique et les performances thermiques varient selon le modèle et le cycle de service. La référence la plus fiable est donc la spécification OEM pour la machine et le type de fluide hydraulique utilisés, en particulier pour les démarrages à froid ou les environnements à forte chaleur.

J'ai travaillé avec une équipe à Dubaï où le placement précis de la charge était essentiel. Leur travail ? Placer des panneaux de fenêtre à huit mètres de hauteur, mais aussi à trois mètres à l'intérieur du bord du bâtiment. La flèche principale leur a permis d'atteindre la hauteur requise, tandis que les sections télescopiques ont permis d'avancer profondément dans la structure. Mais ce qui importait vraiment, c'était le vérin d'inclinaison à l'extrémité de la flèche : sans lui, le levage était facile, mais il aurait été presque impossible de mettre à niveau et de positionner les panneaux en toute sécurité en hauteur. Trop souvent, les acheteurs négligent ce détail et finissent par ralentir les installations.

La plupart des acheteurs se concentrent sur le maximum capacité nominale⁴ ou la hauteur de levage, mais le vrai travail commence lorsque la flèche est partiellement déployée et que les charges sont excentrées. Je recommande toujours de vérifier à la fois la portée maximale vers l'avant et la portée réelle. tableau de charge⁵ Vérifiez les valeurs aux postes de travail avant d'acheter. Vérifiez cela sur vos plans de site, sinon vous risquez d'être pris au dépourvu par cette " zone d'ombre de 3 mètres " que les spécifications ne mentionnent jamais.

Point clé à retenir: Un chariot télescopique déplace des charges vers des emplacements élevés en combinant une levée verticale et une portée télescopique, contrôlées par des systèmes hydrauliques avancés. Les acheteurs doivent comparer à la fois la hauteur de levée maximale et la portée avant afin de s'assurer que l'appareil est adapté à leur site et à leurs besoins spécifiques.

Comment la charge et la portée influent-elles sur la stabilité ?

Lorsque le bras d'un chariot télescopique se soulève et s'étend, la stabilité de la charge diminue en raison du déplacement du centre de gravité, qui se déplace vers le haut et vers l'avant, réduisant ainsi le triangle de stabilité et augmentant le risque de basculement. La capacité nominale diminue fortement avec la portée ; consultez toujours le tableau des charges et maintenez les bras bas et rétractés pendant le déplacement.

La plus grande erreur que je constate est que les opérateurs considèrent la capacité nominale du chariot télescopique comme toujours applicable, quelle que soit la position de la flèche. Ce n'est tout simplement pas ainsi que fonctionne la machine. En réalité, dès que vous commencez à soulever ou à étendre la flèche, la base stable devient plus étroite. La charge et le centre de gravité se déplacent vers l'avant, agissant comme un levier sur l'essieu avant. Même une machine de 3,5 tonnes qui semble solide comme un roc lorsque la flèche est abaissée peut basculer avec la moitié de ce poids si vous l'étendez trop loin ou trop haut.

Je me souviens d'un projet à Dubaï où un entrepreneur devait placer des palettes de 1 200 kg au sixième étage, à environ 14 mètres de hauteur. L'opérateur pensait que la “ capacité nominale de 3,5 tonnes ” ne poserait aucun problème. Mais lorsqu'il a consulté le tableau des charges, il s'est aperçu que la charge maximale à cette portée n'était que d'environ 1 100 kg. Trop juste pour être rassurant. Ils ont dû diviser chaque charge au risque de basculer. C'est le genre de situation sur un chantier où une erreur de calcul n'est pas seulement coûteuse, elle peut aussi être dangereuse pour toutes les personnes présentes.

Lorsque vous planifiez un levage, commencez toujours par consulter le tableau de charge, c'est-à-dire le diagramme indiquant la capacité admissible à des hauteurs et des portées spécifiques de la flèche. Maintenez la flèche aussi basse et rétractée que possible lorsque vous vous déplacez sur le chantier, et ne la relevez ou ne l'étendez qu'une fois que la machine est correctement positionnée.

Les capacités nominales indiquées dans le tableau de charge supposent un sol ferme et plat et une configuration correcte de la machine conformément aux instructions du fabricant. Avant chaque levage critique, vérifiez la hauteur de travail et la distance horizontale réelles plutôt que de vous fier aux chiffres nominaux. Cette approche protège l'opérateur, l'équipe et la machine contre tout risque inutile lié à la stabilité.

Point clé à retenir: La stabilité des chariots télescopiques dépend de la hauteur et de la portée de la flèche. Plus la charge est éloignée et élevée, plus la marge d'erreur est réduite. Les opérateurs doivent se référer aux tableaux de charge pour chaque position et éviter de supposer que les limites de levage au niveau du sol s'appliquent aux charges élevées ou étendues.

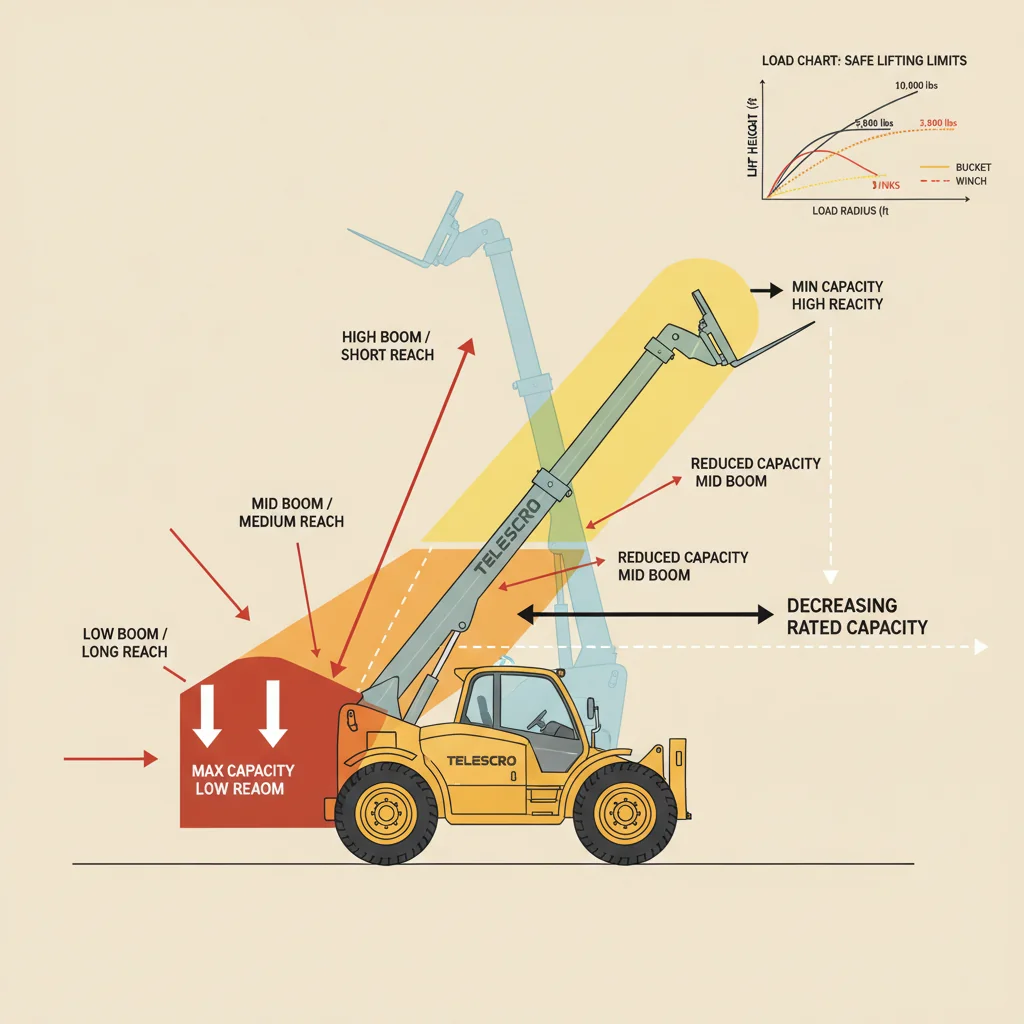

Comment les tableaux de charge limitent-ils la hauteur de levage ?

La capacité nominale d'un chariot télescopique diminue fortement à mesure que la hauteur et la portée de la flèche augmentent. Les tableaux de charge indiquent le poids admissible en fonction de l'extension de la flèche et du type d'accessoire. Les points de levage sécuritaires réels dépendent de la hauteur, de la portée et de la configuration, et pas seulement de la valeur nominale maximale du modèle. Il est obligatoire de consulter le tableau de charge avant de soulever des charges lourdes.

De nombreux acheteurs ne réalisent pas que la capacité nominale d'un chariot télescopique s'applique rarement au-delà de sa hauteur de flèche la plus basse et de sa portée la plus courte. J'ai vu des clients à Dubaï supposer qu'une machine de “ 4 tonnes ” pouvait soulever 4 tonnes n'importe où dans les airs, ce qui est une idée fausse courante.

En pratique, une fois que la flèche est relevée ou déployée vers l'avant, la capacité admissible commence à diminuer rapidement en raison des limites de stabilité. Avec des fourches standard et le centre de gravité spécifié, une machine peut fonctionner à une capacité proche de sa capacité nominale à courte portée, mais à une portée plus longue ou à des points de levage plus élevés, la capacité de travail sécuritaire peut chuter à une fraction de ce chiffre, selon le modèle et la position de la flèche.

Ce comportement est clairement illustré dans le tableau de charge, qui indique la charge admissible pour chaque combinaison de hauteur et de portée. Ce tableau, et non la capacité nominale, est la seule référence fiable pour déterminer ce qu'un chariot télescopique peut soulever en toute sécurité dans une position de travail donnée.

Un client au Brésil a acheté un chariot télescopique de 18 mètres en pensant qu'il pourrait soulever toute sa charge de panneaux préfabriqués jusqu'au sixième étage. Lorsque nous avons examiné ensemble le tableau des charges, il est apparu clairement qu'à longue portée et avec une plate-forme de travail installée, la capacité admissible était bien inférieure à celle prévue. Ils étaient sur le point de surcharger la machine avant de se rendre compte de l'inadéquation entre l'application et le tableau.

Ce scénario se produit fréquemment. Les acheteurs se concentrent sur les chiffres indiqués dans la fiche technique et négligent les zones limites ombrées sur le tableau de charge. En réalité, chaque accessoire (godets, flèches, crochets suspendus ou plates-formes de travail) modifie l'enveloppe de charge. La configuration est également importante : la capacité admissible varie considérablement selon que l'on travaille sur des pneus ou avec les stabilisateurs avant déployés.

Voici le truc : je suggère toujours de reporter votre charge prévue la plus lourde sur le tableau avant de décider si un chariot télescopique convient pour le travail. Si votre scénario se situe près de la limite de capacité, vous courez un risque réel. Prévoyez une marge de sécurité. Je recommande de viser 70 à 80 % de la capacité maximale indiquée sur le tableau à votre point de fonctionnement — ne poussez jamais jusqu'à la limite.

Point clé à retenir: Reportez-vous toujours au tableau de charge spécifique pour le scénario d'attache et de levage prévu. La capacité nominale ne s'applique qu'à une portée et une hauteur minimales, et diminue rapidement à mesure que la flèche s'allonge ou se soulève. Pour garantir la sécurité des opérations, il est nécessaire de vérifier que le point de levage de chaque tâche se situe bien dans la zone autorisée du tableau.

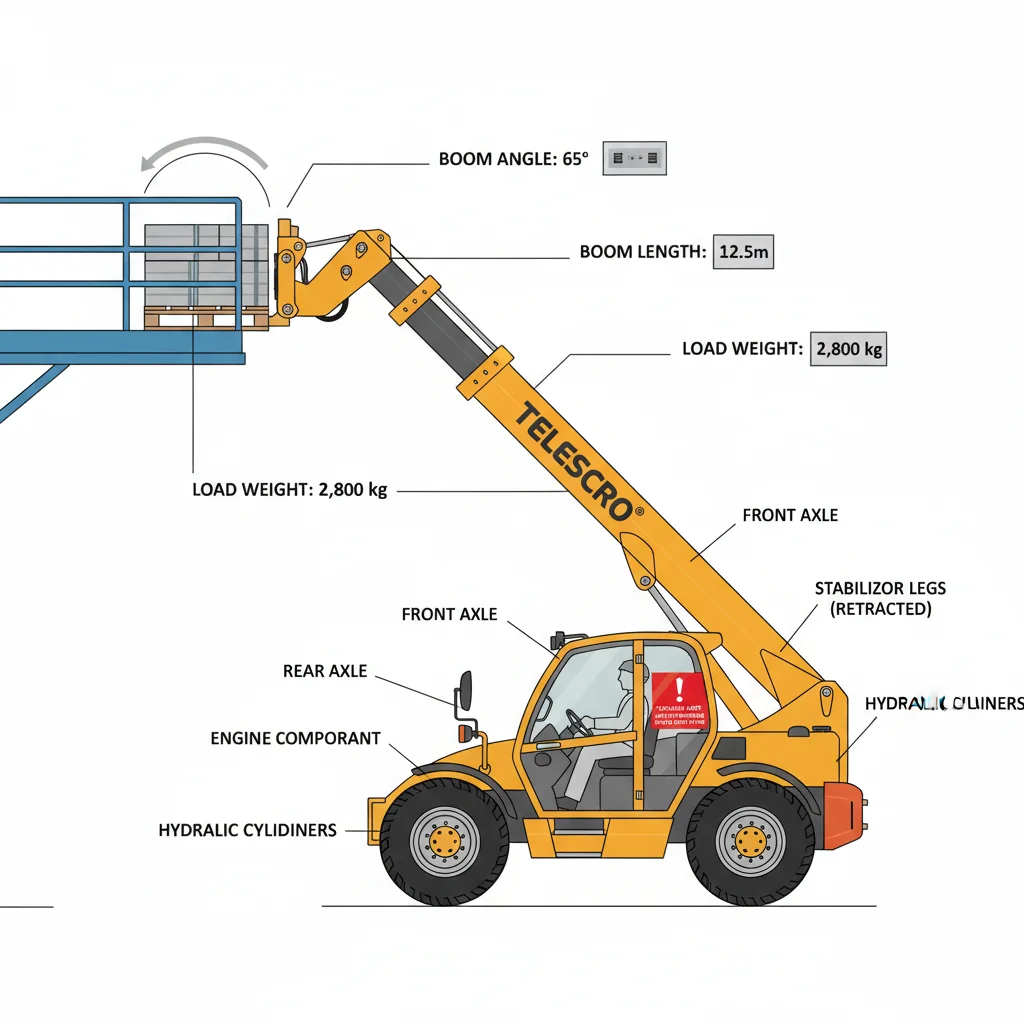

Comment les LMI empêchent-ils les chariots télescopiques de se renverser ?

Les chariots télescopiques modernes utilisent un indicateur de moment de charge (LMI) pour surveiller la longueur de la flèche, l'angle et la pression hydraulique. Le LMI calcule les marges de stabilité en temps réel, avertit l'opérateur lorsque les limites sont approchées et bloque les actions dangereuses si elles sont dépassées. Cela permet d'éviter les renversements en appliquant les restrictions du tableau de charge du fabricant.

J'ai travaillé avec plusieurs entrepreneurs qui se demandaient pourquoi leur chariot télescopique “ bloquait ” soudainement certaines fonctions pendant qu'ils déplaçaient des charges. Voici ce qui se passe : l'indicateur de moment de charge, ou LMI, surveille en permanence l'angle et l'extension de la flèche, ainsi que la pression dans le vérin de levage principal. Il utilise ces données pour calculer ce qu'on appelle le moment de renversement, c'est-à-dire la distance à laquelle la machine est susceptible de basculer. Lorsque l'opérateur s'approche trop près des limites de sécurité indiquées dans le tableau de charge, le LMI déclenche un avertissement : voyants lumineux, alarmes ou même message sur l'écran.

Mais le plus important, c'est ce qui se passe ensuite. Si vous poussez un peu plus loin, par exemple en étendant la flèche avec une palette de briques déjà à hauteur maximale, le LMI vous empêchera en fait d'aggraver la situation. Vous pourrez peut-être encore lever ou rétracter la flèche (ce qui rapproche la charge et augmente la stabilité), mais vous ne pourrez plus l'abaisser ou l'étendre davantage. J'ai vu cette fonction sauver un projet à Dubaï lorsqu'un nouvel opérateur a essayé de pousser une charge de 3 500 kg à 14 mètres ; la machine a déclenché le verrouillage de sécurité et a refusé de se déplacer vers l'extérieur. Cette fonction a probablement permis à elle seule d'éviter un grave renversement.

Je dis toujours à mes clients : faites confiance au LMI et ne contournez pas ou n'ignorez pas ses avertissements. Il effectue les calculs complexes de stabilité que vous ne pouvez pas voir depuis la cabine, en particulier lorsque vous travaillez sur un terrain plat à pleine extension ou avec des matériaux instables et en vrac. Une formation adéquate à la lecture du tableau de charge et du système LMI est indispensable si vous voulez éviter des accidents coûteux.

Point clé à retenirLes indicateurs de moment de charge améliorent la sécurité des chariots télescopiques en surveillant en permanence les paramètres clés et en appliquant les limites de stabilité définies par le fabricant. Les opérateurs doivent toujours respecter les avertissements des indicateurs de moment de charge sans les contourner et recevoir une formation adéquate pour interpréter les limites du tableau de charge, en particulier lorsqu'ils travaillent à une hauteur ou une portée maximale, ou avec des charges instables.

Quand les stabilisateurs et le nivellement du châssis sont-ils essentiels ?

Les stabilisateurs (souvent appelés stabilisateurs, et non stabilisateurs, dans la terminologie des chariots télescopiques) et le nivellement du châssis sont essentiels pour maintenir la capacité nominale sur un sol irrégulier ou en pente. Ces caractéristiques sont particulièrement importantes lors de la manutention de charges lourdes à hauteur ou portée maximale, en particulier à proximité du bord du tableau de charge. La machine doit être à niveau (≤3°) pour atteindre la capacité nominale.

Le mois dernier, un entrepreneur de Dubaï m'a appelé, frustré par un travail de manutention de palettes en hauteur. Ils essayaient de poser des dalles de 1 200 kg sur un balcon au deuxième étage, à près de 13 mètres de hauteur. Le chariot télescopique pouvait atteindre la hauteur requise, mais ils ont constaté que l'alarme de stabilité se déclenchait dès que le sol présentait une inclinaison supérieure à quelques degrés. C'est là que les stabilisateurs et le nivellement du châssis montrent vraiment leur utilité. La capacité nominale, c'est-à-dire la limite annoncée, n'est garantie que lorsque la machine est à niveau, généralement dans une plage de 3°. Au-delà, la charge utile réelle diminue considérablement.

J'ai vu de nombreux acheteurs se concentrer sur la taille de la machine, mais oublier ce qui se passe sur les chantiers réels. La plupart des chariots télescopiques à grande portée ne disposent que de stabilisateurs avant. Vous les déployez hydrauliquement jusqu'à ce que les roues se soulèvent légèrement ou au moins se déchargent. Cela répartit le poids et crée une base rigide permettant à la flèche de fonctionner en toute sécurité, même à hauteur maximale ou à pleine portée. Par exemple, j'ai participé à un projet au Kazakhstan où l'entrepreneur a soulevé des panneaux de toiture de 4 000 kg à l'aide d'une machine de 17 mètres. Sur pneus, la table de charge n'autorisait que 1 500 kg à pleine extension ; avec les stabilisateurs abaissés, ce poids a plus que doublé. C'est une différence énorme lorsque vous soulevez des charges proches de vos limites.

Pour être honnête, l'utilisation du nivellement du châssis est indispensable sur un sol irrégulier. Vous inclinez le châssis hydrauliquement, corrigeant ainsi les petites pentes avant de déployer la flèche. Vérifiez toujours votre tableau de charge : il existe des valeurs distinctes pour les positions ‘ sur pneus ’ et ‘ sur stabilisateurs ’. Je vous suggère de vérifier le site afin de pouvoir déployer ces systèmes et éviter tout risque de surcharge. Il s'agit avant tout de rester en sécurité, et pas seulement de respecter les spécifications.

Point clé à retenir: Pour des opérations en hauteur ou avec une charge maximale en toute sécurité, les stabilisateurs et le nivellement du châssis sont essentiels, en particulier sur un terrain accidenté. La capacité nominale suppose que la machine est à niveau. Déployez donc toujours ces systèmes selon les besoins et consultez le tableau des charges pour connaître les variations entre les configurations ‘ sur pneus ’ et ‘ sur stabilisateurs ’.

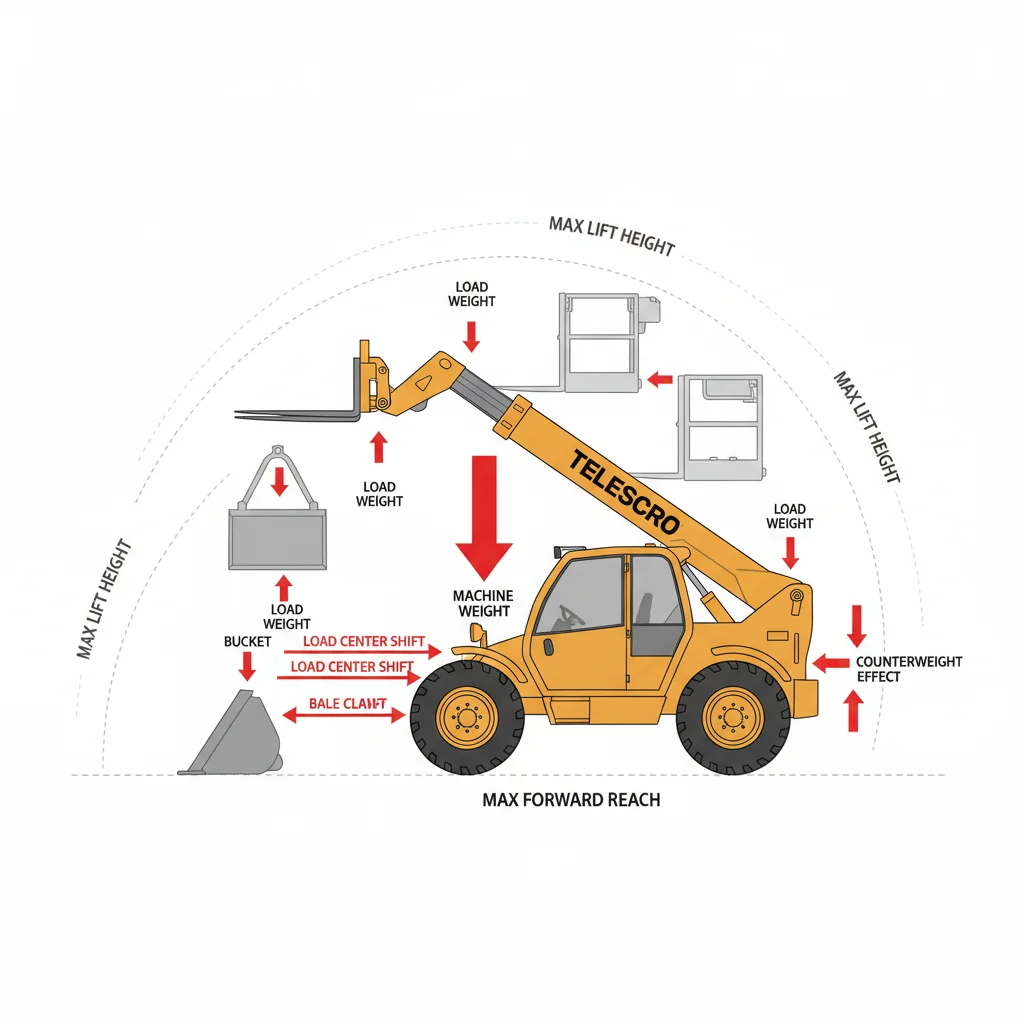

Comment les accessoires affectent-ils la hauteur de levage ?

Les accessoires ont un impact direct sur la capacité d'un chariot télescopique à soulever des charges en hauteur. Chaque accessoire ajoute du poids et déplace le centre de charge⁷ vers l'avant, réduisant ainsi la capacité nominale et la portée. Les fabricants publient des tableaux de charge spécifiques pour chaque accessoire. Les fourches à palettes, les pinces à balles, les godets et les nacelles standard imposent chacun des limitations différentes, nécessitant une référence précise au tableau pour un fonctionnement sûr et efficace en hauteur.

Voici ce qui importe le plus lorsque vous planifiez des levages en hauteur : chaque accessoire, non seulement son propre poids, mais aussi la façon dont il déplace le centre de gravité, réduit la charge que votre chariot télescopique peut soulever en toute sécurité à mesure que vous montez. Les fourches à palettes standard sont idéales pour la plupart des matériaux de construction, mais ajoutez une pince à balles, un godet ou une nacelle, et votre portée de levage effective change soudainement. J'ai vu des clients au Kazakhstan essayer d'empiler 4 balles de foin à 6 mètres à l'aide d'une machine de taille moyenne et d'une pince à balles d'une capacité nominale de 1 000 kg, pour finalement se rendre compte que le tableau de charge les limitait à seulement 750 kg à cette portée. C'est une leçon difficile à accepter lorsque la grange est déjà pleine.

Les accessoires ont une incidence directe sur la capacité nominale et la hauteur maximale de levage en toute sécurité. Voici comment différents outils influent généralement sur les performances de votre chariot télescopique :

• Fourches à palettes – Poids supplémentaire minimal, utilisé pour les briques, les blocs ou les matériaux en sacs. Impact faible jusqu'à mi-longueur de flèche, mais vérifiez la capacité nominale au-delà de 10 mètres.
• Pinces à balles/sofhands – Poids supplémentaire de la pince et modification du centre de gravité. Les modèles standard peuvent supporter des balles de 800 à 1 000 kg, mais la hauteur d'empilage maximale est souvent inférieure à la hauteur maximale réelle de la flèche.
• Godets/godets à déversement haut – Elles ajoutent un poids mort important et déplacent le centre de gravité plus loin. Attendez-vous à une réduction importante de la capacité à pleine extension.
• Nacelles/plates-formes de travail – Comptez le poids du panier et le nombre de personnes à bord. La plupart des machines réduisent considérablement leur puissance au-delà de 12 mètres afin de garantir la sécurité.

D'après mon expérience, j'insiste toujours auprès des clients pour qu'ils se procurent le tableau de charge correspondant à leurs principaux accessoires, et pas seulement celui imprimé pour les fourches. C'est le seul moyen d'éviter les surprises en matière de portée ou de capacité lors de travaux en hauteur.

Point clé à retenir: Pour choisir la bonne configuration de télescopique, il faut savoir comment chaque accessoire influe sur la capacité de charge et la hauteur de levage. Consultez toujours les tableaux de charge spécifiques à chaque accessoire, et pas seulement les caractéristiques de base de la machine, afin de garantir la sécurité et de répondre aux exigences opérationnelles pour chaque scénario de charge et d'élévation.

Comment la géométrie de la flèche du chariot télescopique facilite-t-elle l'accessibilité ?

La géométrie de la flèche d'un chariot télescopique permet à la fois un levage vertical et une extension télescopique vers l'avant, ce qui permet de placer en toute sécurité des charges au-dessus d'obstacles tels que des tranchées ou des bords de bâtiments. Contrairement aux chariots élévateurs à mât, cette conception permet aux opérateurs de se garer à l'écart des dangers tout en atteignant avec précision les emplacements cibles en hauteur. Consultez toujours le tableau de charge pour connaître les limites de portée et de capacité en toute sécurité.

J'ai travaillé avec des clients qui ont commis cette erreur : comparer la fiche technique d'un chariot télescopique à celle d'un chariot élévateur standard et supposer que les deux peuvent déposer des charges exactement au même endroit. La réalité ? La géométrie de la flèche change tout. Contrairement à un chariot élévateur à mât, qui ne peut se déplacer que vers le haut et vers le bas selon un arc fixe, la flèche d'un chariot télescopique combine une levée verticale et une portée télescopique. Cela permet aux opérateurs de se garer en toute sécurité loin des dangers (cages d'armature, tranchées, échafaudages) tout en positionnant les matériaux exactement là où ils sont nécessaires, même à plusieurs mètres au-delà du bord.

Un entrepreneur au Kazakhstan m'a demandé pourquoi son chariot télescopique de 3,5 tonnes et 14 mètres ne pouvait placer que 800 kg à pleine extension. Je lui ai expliqué que lorsque la flèche s'étend vers l'avant, disons à 10 ou 12 mètres des roues, l'effet de levier sur le châssis augmente considérablement. Le tableau de charge (généralement affiché dans la cabine) le montre clairement : la capacité nominale diminue considérablement à mesure que la portée augmente. Je rappelle toujours aux utilisateurs qu'un chariot télescopique ne sert pas seulement à atteindre des hauteurs élevées, mais aussi à livrer en toute sécurité une palette complète à la deuxième rangée derrière un coffrage ou au-dessus d'une fosse profonde.

Dans le domaine agricole, j'ai constaté le même problème lors de l'empilage de balles sur deux ou trois rangées. Sur une machine d'une portée de 7 mètres, la capacité de levage utile diminue pour la rangée arrière. Les opérateurs avisés vérifient le tableau de charge correspondant exactement à la portée dont ils ont besoin. Mon conseil : ne vous contentez pas de regarder la hauteur de levage maximale ou les “ 4 tonnes ” imprimées en gros caractères. Simulez votre obstacle type, mesurez votre portée réelle et vérifiez le tableau. C'est ainsi que vous éviterez les mauvaises surprises sur le terrain.

Point clé à retenir: La géométrie de la flèche du chariot télescopique permet aux opérateurs de franchir des obstacles et de placer des charges en hauteur tout en conservant une distance de sécurité. La capacité utile dépend à la fois de la hauteur de levage verticale et de la portée horizontale ; vérifiez toujours les tableaux de charge spécifiques au modèle afin de garantir la stabilité et la sécurité dans les conditions réelles d'utilisation.

Pourquoi l'entretien de la flèche d'un télescopique est-il essentiel ?

Le placement précis de charges à grande hauteur à l'aide d'un chariot télescopique dépend de l'intégrité structurelle de la flèche et de l'état du système hydraulique. Des patins, goupilles ou guides usés peuvent entraîner un jeu latéral, rendant l'alignement difficile, tandis que des fuites hydrauliques ou une contamination peuvent provoquer des mouvements saccadés ou dérivants, créant ainsi des risques importants pour la sécurité en hauteur, en particulier lors de l'utilisation de plates-formes pour le personnel.

Pour être honnête, la caractéristique qui importe vraiment, c'est la fluidité et la fiabilité de votre flèche et de votre système hydraulique après la première année. Vous seriez surpris de savoir combien d'opérateurs pensent qu'un léger “ jeu ” dans la flèche est sans importance. En réalité, même quelques millimètres de jeu entre les sections de la flèche peuvent créer un mouvement latéral suffisant pour rendre difficile le placement précis des palettes, en particulier lorsque vous essayez d'insérer des fourches dans un rayonnage étroit à 12 mètres de hauteur. J'ai pu le constater de mes propres yeux sur un chantier au Kazakhstan : une unité de 18 mètres équipée de patins d'usure usés a fini par retarder l'installation de l'acier de deux quarts de travail complets, car chaque palette basculait ou dérivait au sommet.

Lorsque vous soulevez des personnes sur une plate-forme de travail, tout mouvement saccadé ou dérivant du système hydraulique devient un véritable problème de sécurité. Un client au Brésil possédait un chariot télescopique de 4 tonnes présentant de légères fuites hydrauliques : lorsqu'il était complètement déployé, la flèche commençait à dériver après 40 secondes. L'opérateur devait constamment corriger la trajectoire, ce qui rendait tout le monde nerveux lorsqu'ils travaillaient en hauteur. Dans ce cas, le véritable problème était la contamination du fluide hydraulique, et non pas seulement le faible niveau d'huile. Le nettoyage, l'inspection et le remplacement des patins ont coûté moins cher qu'une semaine de location, mais ont permis d'éviter un incident beaucoup plus coûteux.

Mon conseil est simple : inspectez toujours la flèche avant chaque projet pour détecter les bosses, les piqûres, les soudures suspectes et les patins d'usure visibles, en particulier si le chariot télescopique travaille à plus de 10 mètres. Déployez et rétractez la flèche sous charge. Si vous sentez des irrégularités ou voyez la flèche se déplacer latéralement, arrêtez-vous et effectuez l'entretien nécessaire. Graisser les pivots et remplacer les patins d'usure lorsque cela est nécessaire permet non seulement de protéger votre équipement, mais aussi votre équipe.

Point clé à retenir: Un entretien régulier de la flèche et du système hydraulique est essentiel pour garantir une manutention précise, sûre et efficace des charges en hauteur. Inspectez la structure avant utilisation afin de détecter toute trace d'usure, de corrosion ou de fuite, et respectez les intervalles d'entretien recommandés par le fabricant afin d'éviter toute instabilité dangereuse, dérive ou mouvement brusque lors d'opérations critiques en hauteur.

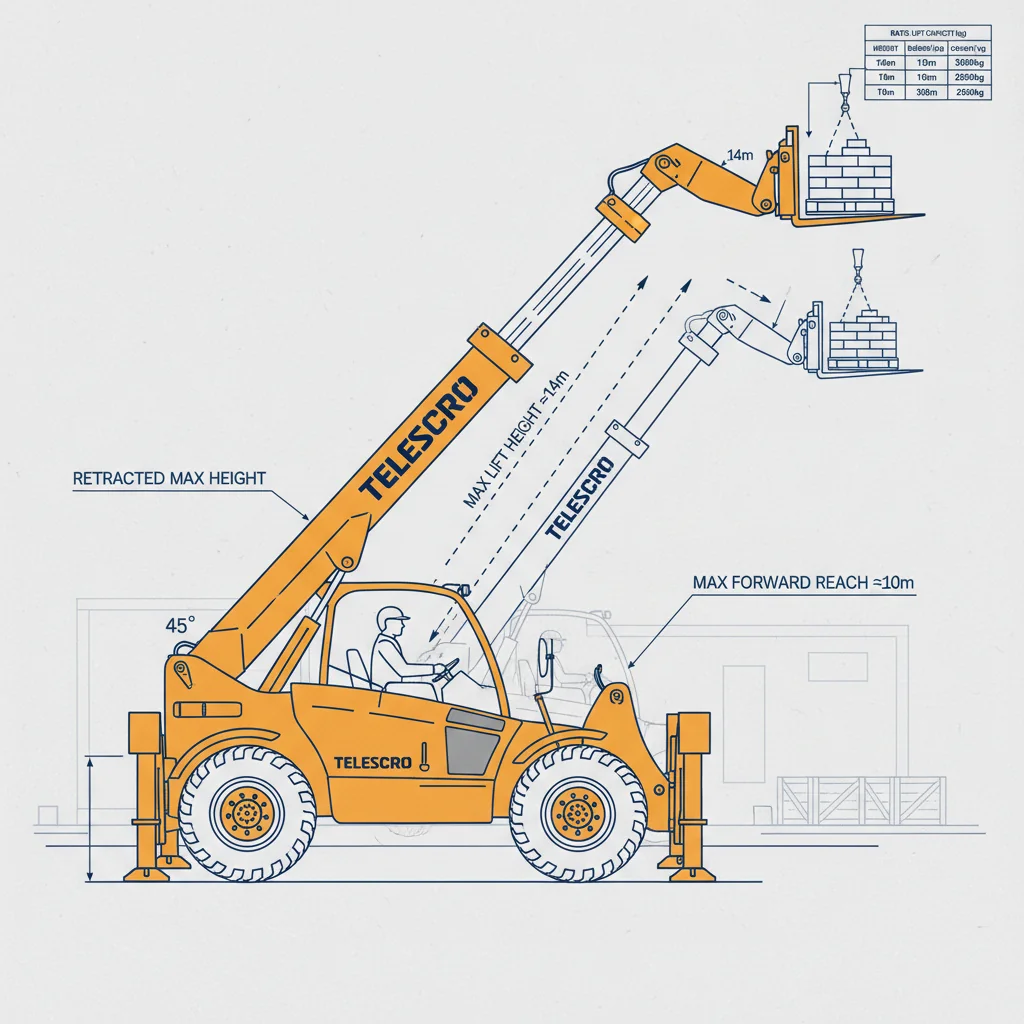

Comment déterminer la hauteur de levage d'un chariot télescopique ?

Pour choisir la hauteur de levage d'un chariot télescopique, il faut analyser à la fois la hauteur maximale et la portée à cette hauteur. Des hauteurs identiques peuvent masquer des différences importantes dans la capacité nominale pour les charges à pleine extension. Les opérateurs doivent consulter le tableau des charges pour connaître la portée horizontale, la hauteur et les spécifications de charge avant de choisir un modèle.

D'après mon expérience, les acheteurs se concentrent souvent sur la hauteur de levage maximale indiquée dans la brochure, pensant que cela couvre tous leurs besoins. Mais la hauteur seule ne garantit pas que le chariot télescopique puisse placer votre charge en toute sécurité exactement là où vous le souhaitez. Dans le cadre d'un projet au Kazakhstan, une équipe devait positionner des panneaux de verre de 1,2 tonne sur une façade, à 7 mètres au-dessus du sol et à 2,5 mètres derrière le bord d'une dalle. Leur chariot télescopique de 14 mètres semblait parfait sur le papier. Mais dans la réalité ? À cette portée horizontale, la machine atteignait une capacité maximale de seulement 900 kg, ce qui n'était pas suffisant pour la charge réelle.

Le véritable défi consiste à adapter à la fois la hauteur et la portée avant à vos conditions de travail. Deux modèles de 14 mètres peuvent offrir des capacités nominales totalement différentes lorsqu'ils travaillent à 8 mètres à l'horizontale. L'un peut soulever une palette de 1,5 tonne jusqu'au troisième étage, tandis que son concurrent ne peut soulever que 800 kg au même endroit. C'est pourquoi je vérifie toujours le tableau de charge, une carte technique indiquant les limites de levage en toute sécurité à chaque hauteur et portée. Ces tableaux tiennent compte de l'angle de la flèche, de l'extension et du centre de gravité de la charge, il ne s'agit donc jamais d'un chiffre fixe.

Avant de présélectionner des modèles, définissez votre scénario type : distance par rapport au bord du bâtiment, hauteur souhaitée et charge réelle, y compris le poids de l'accessoire. Partagez cette esquisse avec les concessionnaires et demandez-leur d'indiquer le point de travail précis sur le tableau de charge de la machine. Je vous conseille de rechercher des machines offrant une marge de sécurité confortable à votre position de travail réelle, et pas seulement à la portée maximale. Un peu de temps passé en amont vous évitera de perdre des jours sur le chantier à rechercher une capacité supplémentaire.

Point clé à retenir: Ne vous fiez jamais uniquement à la hauteur maximale de la flèche lorsque vous choisissez un chariot télescopique. La véritable adéquation dépend de la capacité nominale à une portée et une hauteur spécifiques pour chaque scénario réel. Vérifiez toujours les exigences du travail à l'aide du tableau de charge du fabricant afin de garantir la sécurité et les performances.

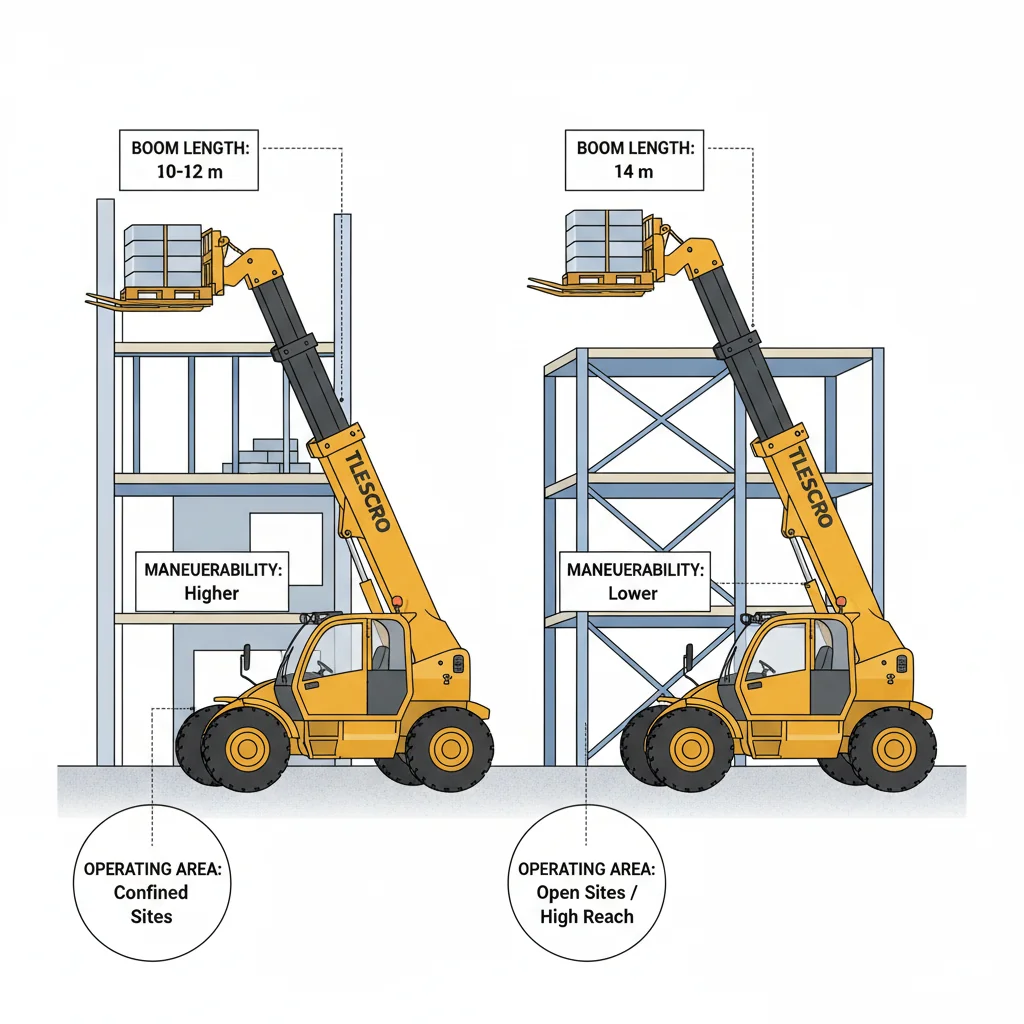

Un chariot télescopique plus grand est-il toujours plus avantageux ?

Un chariot télescopique plus grand, par exemple en passant d'un modèle de 7 m à un modèle de 14 m, augmente la complexité de la flèche, la consommation de carburant et les coûts d'exploitation, tout en réduisant la maniabilité. Pour les charges typiques, telles que 1,5 t à une portée de 6 à 8 m, un chariot télescopique de taille moyenne (10 à 12 m) bien adapté offre souvent un fonctionnement plus sûr avec un coût total horaire inférieur.

On pourrait penser qu'un chariot télescopique plus grand apporte toujours une meilleure valeur ajoutée. Mais j'ai vu de nombreux clients, notamment au Kazakhstan et en Égypte, regretter d'être passés à une machine de 14 mètres alors que leur travail habituel ne nécessitait vraiment pas autant. L'année dernière, un client agriculteur de Hebei, en Chine, a remplacé son ancien modèle de 7 mètres par un nouveau chariot télescopique de 14 mètres. Résultat ? Il l'a trouvé trop encombrant pour ses étables laitières et a constaté que ses frais de carburant avaient presque doublé. Pire encore, se faufiler dans les coins étroits de la cour était un casse-tête quotidien.

Voyons en détail pourquoi les chariots télescopiques de grande taille sont souvent insuffisants pour les charges quotidiennes :

• Coûts d'exploitation plus élevés⁸ – Les machines plus grandes consomment plus de diesel, usent davantage les pneus et nécessitent un entretien plus coûteux. Attendez-vous à ce que votre budget annuel en carburant augmente d'au moins 30% lorsque vous passez à une machine plus grande.
• Moins maniable⁹ – Cette portée supplémentaire s'accompagne d'un rayon de braquage beaucoup plus large, difficile à gérer dans les sites encombrés ou les petites granges agricoles.
• Complexité accrue du boom – Des sections de flèche supplémentaires impliquent davantage de flexibles hydrauliques, davantage de raccords et davantage de contrôles quotidiens. Il y a donc davantage de points susceptibles de fuir ou de tomber en panne.
• Transport difficile – Le déplacement d'un chariot télescopique de 14 mètres d'un site à l'autre nécessite souvent un camion spécialisé, ce qui augmente les coûts et les complications.

D'après ce que j'ai pu observer sur des chantiers au Brésil et au Vietnam, la plupart des entrepreneurs soulèvent des charges de 1,5 à 2 tonnes à une hauteur de 6 à 8 mètres, et non à la hauteur maximale de 14 mètres. Une machine de qualité d'une hauteur de 10 à 12 mètres répond à ces besoins en toute sécurité, avec une maniabilité accrue et un coût horaire réduit.

Je recommande toujours d'évaluer votre charge maximale réelle et votre portée. Consultez le tableau des charges, pas seulement l'autocollant apposé sur la flèche. Un chariot télescopique de taille adaptée rend le travail quotidien plus sûr, plus fluide et moins coûteux.

Point clé à retenir: Les chariots télescopiques plus grands n'offrent pas toujours un meilleur rapport qualité-prix pour la plupart des entrepreneurs ou des agriculteurs. En adaptant la capacité nominale et la portée du chariot télescopique aux besoins réels en matière de levage en hauteur, on obtient généralement un meilleur équilibre entre les coûts d'exploitation, la maniabilité et la sécurité, par rapport au choix des modèles les plus performants ou les plus hauts.

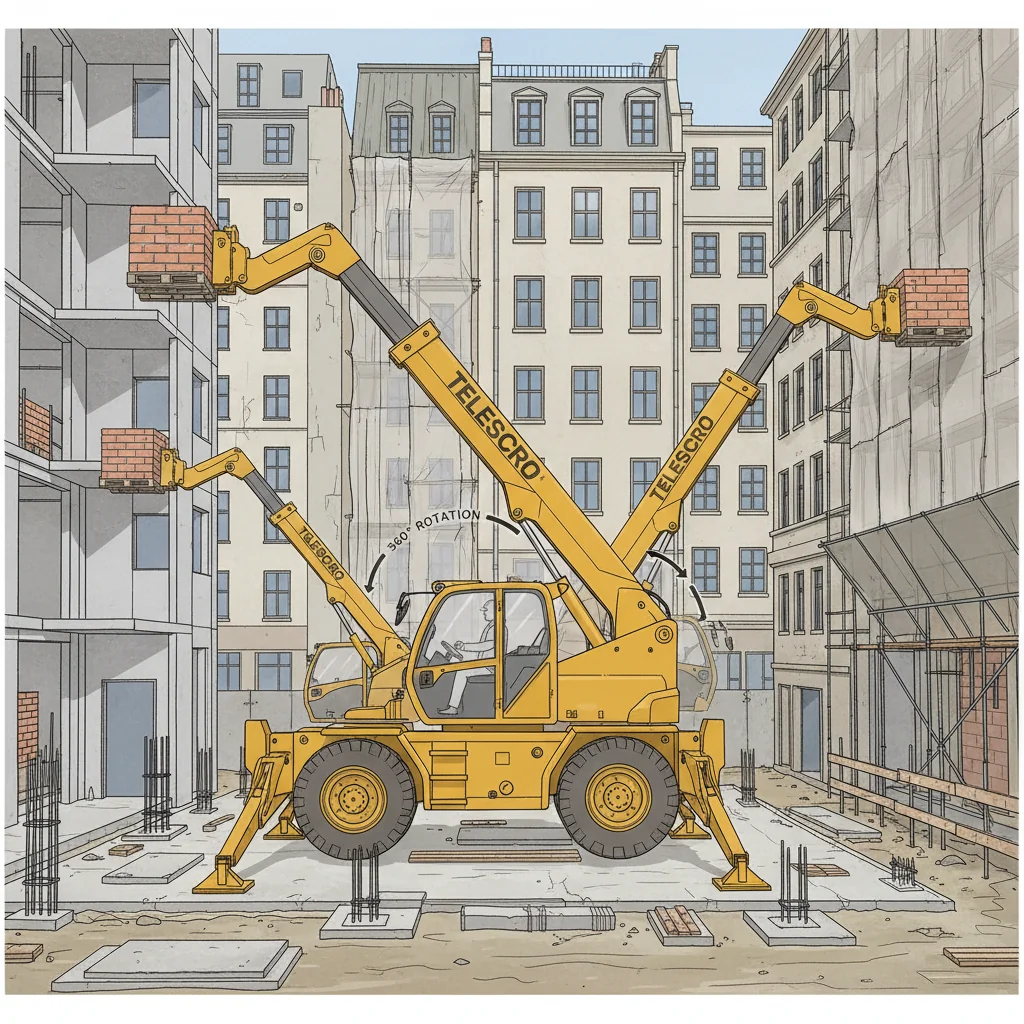

Quand un chariot télescopique rotatif est-il idéal ?

Les chariots télescopiques rotatifs (RTH) utilisent un flèche montée sur tourelle¹⁰ rotation à 360°, permettant aux opérateurs de positionner les charges autour de la machine sans déplacer le châssis. Cette fonctionnalité est très utile sur les chantiers urbains exigus, dans les cours ou pour les travaux sur des façades à plusieurs côtés. Cependant, en raison de leur coût plus élevé et de leur complexité, les modèles RTH conviennent mieux aux applications avancées qu'aux charges palettisées basiques.

Une question qui revient souvent : quand est-il réellement judicieux d'investir dans un chariot télescopique rotatif ? D'après ce que j'ai pu observer sur différents chantiers, les modèles RTH constituent l'outil idéal lorsque vos besoins en matière de placement de matériaux vont bien au-delà d'un simple mouvement avant-arrière. Leur flèche rotative à 360° vous permet de rester stationné et d'atteindre plusieurs côtés ou niveaux, ce qu'un chariot télescopique standard ne peut tout simplement pas faire sans un repositionnement constant.

L'année dernière, j'ai travaillé avec un entrepreneur à Singapour sur la construction d'un immeuble de bureaux à plusieurs étages. L'espace était restreint, entouré d'autres bâtiments. Ils devaient livrer des panneaux de mur-rideau et des unités CVC sur tous les côtés, mais il n'y avait pas assez de place pour déplacer une machine autour de la structure. En installant un chariot télescopique rotatif de 5 tonnes avec stabilisateurs, ils ont réussi à effectuer des placements en toute sécurité jusqu'à 21 mètres dans plusieurs directions, sans déplacer le châssis une seule fois. Cette seule machine a remplacé le travail d'une grue pour les charges plus petites et a également manipulé des fourches et des godets. Le projet a permis de gagner au moins deux semaines complètes par rapport à l'utilisation de plusieurs machines pour les tâches de mise en place et de levage.

Mais voici le problème : ces avantages n'ont d'importance que si votre travail nécessite réellement cette flexibilité. Pour la plupart des livraisons de matériaux, comme le chargement de tuiles ou le déplacement d'isolants palettisés, un chariot télescopique classique est plus économique, plus simple à utiliser et plus rapide à entretenir. Les modèles RTH sont plus coûteux, plus complexes sur le plan hydraulique et électronique, et nécessitent un personnel spécialement formé pour éviter les erreurs de stabilité. Je vous suggère de faire le calcul : à moins que vous ne travailliez fréquemment dans des espaces urbains confinés ou que vous ne gériez de nombreux levages multidirectionnels, optez pour des modèles standard pour vos besoins quotidiens en matière de construction.

Point clé à retenir: Un chariot télescopique rotatif est à envisager pour les projets nécessitant un placement multidirectionnel dans des environnements confinés ou complexes, tels que les travaux de façade ou de toiture. Pour les opérations courantes de levage vers l'avant ou la manutention générale de palettes, un chariot télescopique classique est généralement plus économique et plus approprié.

Conclusion

Nous avons expliqué comment les chariots télescopiques combinent levage vertical et portée vers l'avant, grâce à un système hydraulique, pour placer les charges là où vous en avez besoin. Il ne s'agit pas seulement de spécifications maximales : les performances réelles dépendent de la façon dont la machine gère vos charges habituelles à hauteur de travail. D'après mon expérience, les acheteurs qui ne se contentent pas des chiffres affichés en salle d'exposition et qui étudient les tableaux de charge à l'extension 75% évitent le problème du “ héros en salle d'exposition, zéro sur le chantier ”. Avant de prendre votre décision, vérifiez également la disponibilité des pièces détachées dans votre région, car les temps d'arrêt imprévus peuvent vous coûter plus cher que vous ne le pensez. Si vous souhaitez obtenir de l'aide pour comparer les différentes options pour votre projet, n'hésitez pas à nous contacter. Je serai ravi de vous faire part de ce qui a fonctionné sur des chantiers réels dans 20 pays. Chaque chantier est différent : choisissez ce qui convient réellement à votre flux de travail.
