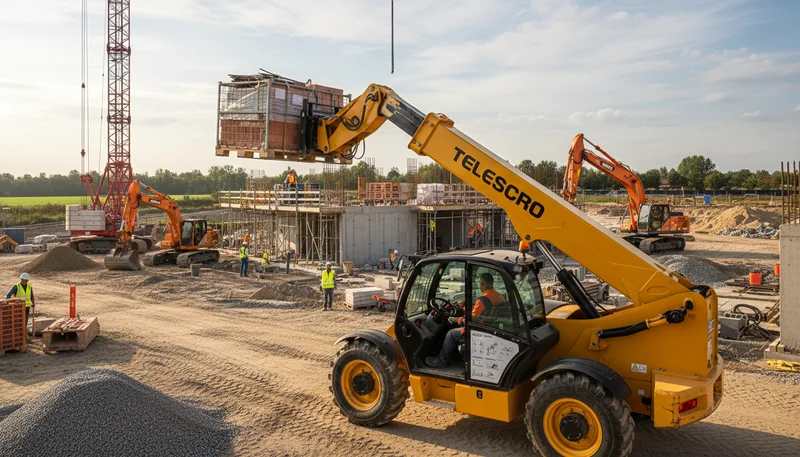

Comment sont conçus les tableaux de charge des chariots télescopiques : guide pratique pour éviter les erreurs critiques

Je n'oublierai jamais le jour où un chef de projet de Dubaï m'a contesté le tableau de charge d'un chariot télescopique, convaincu que sa machine pouvait supporter “ un peu plus ” de poids car elle semblait stable. Ce malentendu aurait facilement pu mettre en danger une charge coûteuse, ainsi que son équipe.

Un tableau de charge pour chariot télescopique représente une carte détaillée et spécifique à la configuration des limites d'utilisation sécuritaires déterminées à la fois par la stabilité et les contraintes structurelles à chaque position possible de la flèche. Les équipes d'ingénieurs élaborent ces tableaux en appliquant des normes internationales telles que ANSI/ITSDF B56.6, EN 1459 et ISO 10896. La capacité de levage affichée à chaque point reflète la valeur la plus faible entre la limite de stabilité (proximité du basculement) et la limite structurelle (contrainte maximale dans les composants), en intégrant des facteurs de sécurité pour les forces dynamiques telles que le vent ou les terrains accidentés. Cela garantit une marge de sécurité fiable pour chaque condition d'utilisation.

Que montre le tableau de charge d'un chariot télescopique ?

Un tableau de charge pour chariot télescopique représente une carte testée et basée sur des normes de la capacité de fonctionnement sécuritaire de la machine à chaque angle, hauteur et portée de la flèche, spécifique à une configuration. Chaque point du tableau reflète la valeur la plus basse entre la stabilité et limites structurelles¹, avec les coefficients de sécurité applicables selon les normes ANSI/ITSDF B56.6, EN 1459 ou ISO 10896.

La plupart des gens pensent qu'un tableau de charge pour chariot télescopique indique simplement le poids que la machine peut soulever. En réalité, c'est beaucoup plus détaillé. Un tableau de charge est une carte testée et spécifique à une configuration. Il indique exactement quelle charge est sûre à chaque hauteur et portée, pour un accessoire, un jeu de pneus et un réglage de stabilisateur particuliers. Chaque point de la grille est lié à deux contrôles techniques : la stabilité et la structure. La charge autorisée est le chiffre le plus bas après application des facteurs de sécurité issus de normes telles que EN 1459 ou ANSI/ITSDF B56.6.

Permettez-moi de partager quelque chose d'important que j'ai appris lors d'un projet au Kazakhstan. L'ingénieur du chantier a essayé d'utiliser un chariot télescopique de 3,5 tonnes pour soulever une charge de 1 800 kg à une portée presque maximale, soit environ 13 mètres. D'après la fiche technique, cela semblait sûr. Mais le tableau des charges indiquait que la capacité nominale tombait à seulement 1 100 kg dans cette position (et ce, sur un sol plat, avec la fourche spécifiée). Ils ont failli renverser l'engin avant de vérifier le tableau et de se rendre compte de la marge réelle. C'est un “ angle mort de 3 mètres ” que je constate partout dans le monde : on ignore la baisse de capacité avec l'allongement de la portée.

Voici le problème : le tableau suppose que tout correspond à la configuration testée. Si vous passez à un godet, installez des pneus remplis de mousse ou retirez la machine d'une dalle plane, les chiffres du tableau ne s'appliquent plus. L'axe de basculement, généralement situé au niveau de l'essieu avant, peut se déplacer avec les stabilisateurs ou le nivellement du châssis, modifiant ainsi la capacité de sécurité. Je vous suggère de consulter le tableau de charge réel correspondant à votre configuration exacte avant d'effectuer tout levage, même pour des tâches courantes. Cette habitude garantit la sécurité de votre équipe et de votre machine.

Point clé à retenirLes tableaux de charge des chariots télescopiques ne sont pas des valeurs génériques de capacité maximale, mais des cartes de sécurité précises, dépendantes de la configuration, basées à la fois sur la stabilité et les limites techniques structurelles. Ne présumez jamais que d'autres accessoires, types de pneus ou configurations de machines sont pris en compte, sauf indication contraire dans le tableau de charge du fabricant.

Comment les normes de sécurité influencent-elles les tableaux de charge ?

Les tableaux de charge des chariots télescopiques sont conçus pour être conformes aux normes de sécurité telles que ANSI/ITSDF B56.6 et EN 1459. Les ingénieurs appliquent des critères de stabilité, tels que l'axe de basculement, et calculent les moments de renversement par rapport aux moments de résistance. Des coefficients de sécurité, généralement d'environ 1,33:1, sont utilisés pour réduire les valeurs brutes afin de tenir compte des risques réels tels que les charges dynamiques ou les terrains accidentés. Les valeurs indiquées dans le tableau représentent des limites de sécurité absolues, et non des objectifs de performance, afin de garantir que les opérateurs ne dépassent jamais les limites d'utilisation sécuritaires.

Permettez-moi de partager quelque chose d'important sur la manière dont les normes de sécurité influencent les tableaux de charge : cela va bien au-delà d'un simple calcul mathématique. Ces tableaux ne sont pas de simples suggestions ; ils sont élaborés à partir de règles mondiales strictes, telles que la norme ANSI/ITSDF B56.6 en Amérique du Nord ou les normes EN 1459 et ISO 10896 en Europe. Les ingénieurs commencent par définir des critères techniques de stabilité : pour chaque angle et chaque extension de la flèche, ils utilisent les points de contact de l'essieu avant ou des pneus avant comme axe de basculement. Ils mesurent ensuite le “moment de renversement²” causée par la charge qui tente de faire basculer la machine vers l'avant, et comparez-la à tous les facteurs qui maintiennent le chariot télescopique stable : poids de la machine, contrepoids, voire pression des pneus. Pour chaque position, la limite de charge doit laisser une marge, généralement un rapport de 1,33:1 ou plus, afin que même des chocs soudains ne puissent pas facilement faire basculer la machine.

Je me souviens avoir travaillé avec un constructeur d'entrepôts à Dubaï qui voulait “ pousser ” 500 kg supplémentaires sur un chariot télescopique de 4 tonnes et 14 mètres. Sur le papier, la machine pouvait le supporter, mais en consultant le tableau de charge réel, la capacité à la portée requise n'était que de 1 250 kg. Utiliser plus que ce que le tableau autorisait signifiait risquer toute la marge de sécurité. Les ingénieurs tiennent déjà compte des effets dynamiques, tels que le vent, le freinage ou un chantier accidenté, en réduisant les chiffres bruts. Les capacités ne sont donc pas de simples lignes directrices, mais des limites strictes fixées après avoir pris en compte tous les risques possibles.

C'est pourquoi je dis toujours à mes clients : les chiffres indiqués sur votre tableau de charge sont des limites absolues, et non des objectifs de performance. Si vous essayez de les “ dépasser ”, vous ne serez plus protégé par ces facteurs de sécurité intégrés. Pour un fonctionnement sûr et fiable, considérez ce tableau comme une règle absolue, sans exception.

Point clé à retenirLes tableaux de charge des chariots télescopiques reflètent une ingénierie rigoureuse visant à respecter les normes de sécurité internationales. Ils intègrent des marges de stabilité et des facteurs de sécurité importants afin de couvrir les influences dynamiques et les variations de fabrication. Les valeurs de capacité indiquées sont des limites réglementaires absolues. Les dépasser risque de compromettre la stabilité de la machine et enfreint les directives des équipementiers et de l'industrie.

Comment sont créés les tableaux de charge 3D pour les chariots télescopiques ?

Les tableaux de charge des chariots télescopiques sont basés sur un Modèle cinématique 3D qui tient compte de facteurs tels que l'angle de la flèche, l'extension, le chariot et l'accessoire. Les fabricants effectuent des tests ou des calculs à plusieurs points de la grille afin de déterminer les limites de charge sécuritaires, créant ainsi un Enveloppe de capacité 3D. Le graphique que vous voyez dans la cabine est une projection en 2D de ce modèle complet basé sur des données, qui fournit aux opérateurs des limites de sécurité précises et réalistes.

La plus grande erreur que je constate est de considérer le tableau de charge d'un chariot télescopique comme un simple tableau “ hauteur/poids ”. Ce n'est pas ainsi que les fabricants établissent les limites réelles. Chaque tableau de charge provient en fait d'un modèle cinématique 3D complet de votre machine, avec les sections de flèche, les plages d'extension, le chariot et même l'accessoire que vous avez boulonné. Les ingénieurs ou les équipes de test effectuent des calculs (et parfois des tests physiques) sur des dizaines ou des centaines de points de grille : différents angles de flèche, différentes extensions et centres de charge définis, généralement 500 ou 600 mm, mais certains marchés utilisent 610 mm ou plus. Chaque point est vérifié à la fois pour les limites structurelles et la stabilité. L'enveloppe de travail sécurisée que vous voyez dans la cabine, avec des zones et des courbes, est une tranche 2D de ces données 3D.

L'année dernière, j'ai travaillé avec un entrepreneur au Kazakhstan qui utilisait un élévateur de 17 mètres de haut, pensant qu'il pouvait supporter des charges de deux tonnes à son extension maximale. Cependant, le tableau des charges indiquait que seules 750 kg étaient autorisées à pleine extension, même sur un sol plat. Ils étaient frustrés de “ perdre ” de la capacité, mais c'est exactement ce dont l'enveloppe de capacité 3D vous protège : le renversement ou la rupture de la flèche. L'axe vertical du tableau correspond à la hauteur de levage, tandis que l'axe horizontal correspond à la portée, mesurée entre le bord du pneu avant et le centre de gravité de votre charge.

Voici ce qui importe le plus : chaque point de ce graphique a été calculé dans des conditions d'essai spécifiques : machine parfaitement à niveau, équipement standard et officiel. centre de charge³. Si vous travaillez à la limite extérieure d'une zone, il n'y a pratiquement plus aucune tolérance pour un sol irrégulier ou un centre de gravité dépassant de 10 cm. Je recommande toujours de planifier vos levages avec une marge de sécurité importante, et pas seulement “ dans les limites de la courbe nominale ”.”

Point clé à retenirLes tableaux de charge des chariots télescopiques sont basés sur une ingénierie 3D détaillée et spécifique à chaque modèle, qui intègre des données réelles pour chaque combinaison de portée et de hauteur. Chaque point du tableau représente la stabilité calculée et les limites structurelles, de sorte que le fait de rester juste à l'intérieur des zones nominales laisse une marge d'erreur ou de variation sur le terrain minimale.

Comment le centre de charge et les accessoires influent-ils sur la capacité ?

Les tableaux de charge des chariots télescopiques pour fourches sont conçus à l'aide d'un centre de gravité horizontal⁴, généralement à 610 mm (24 pouces) de la face de la fourche, correspondant à une palette de 122 cm (48 pouces) avec une charge centrée. Tout écart, tel que des palettes plus longues, des accessoires lourds ou des outils alternatifs, modifie le moment de charge, réduisant la capacité de sécurité et nécessitant des tableaux de charge spécifiques à l'équipementier.

Beaucoup d'acheteurs avec lesquels je discute pensent que la capacité nominale est fixe, quels que soient l'accessoire ou la palette utilisés. C'est loin d'être le cas. Les tableaux de charge des chariots télescopiques sont conçus pour un centre de gravité très spécifique, généralement à 610 mm (24 pouces) de la face de la fourche, ce qui correspond à une palette standard de 122 cm (48 pouces) avec une charge équilibrée. Si vous modifiez cette configuration, vous ne respectez plus les règles d'origine.

L'année dernière, un client à Dubaï est passé des fourches à un accessoire de flèche lourde pour soulever des poutres en acier. Son équipe a vérifié le tableau de charge standard, a estimé que tout était en sécurité et n'a détecté le problème que lorsque le indicateur de moment de flèche⁵ déclenché à la moitié de la charge nominale. Le problème ? Cet accessoire plus long a déplacé toute la charge vers l'extérieur, multipliant ainsi le moment de basculement. Même l'utilisation d'une palette légèrement plus longue ou l'empilement de matériaux décentrés crée le même risque. Si vos charges réelles ne sont pas parfaitement centrées sur le centre de gravité spécifié, vous travaillez en dehors de la zone de sécurité.

Voici ce à quoi vous devez faire attention : une liste de contrôle rapide que je partage toujours lors des visites de chantier :

• Poids de l'accessoire : Chaque accessoire, du chariot à déplacement latéral de base à la plate-forme ou au godet, réduit la capacité disponible de votre machine.
• Distance entre les centres de charge : Les palettes plus longues et les piles inégales déplacent le centre de gravité vers l'avant.
• Géométrie de la fixation : Les rotateurs, les flèches et les fourches longues déplacent le poids vers l'extérieur, ce qui augmente le risque de basculement.
• Tableau de charge OEM : Procurez-vous toujours le tableau technique correct pour chaque accessoire que vous prévoyez d'utiliser.

Je recommande toujours : si votre configuration de charge ne correspond pas aux conditions indiquées par le fabricant d'équipement d'origine, demandez-lui un tableau révisé ou appliquez une marge supplémentaire. Ne faites jamais de suppositions, la sécurité de votre équipe en dépend.

Point clé à retenir: La capacité d'un chariot télescopique est très sensible aux changements du centre de gravité et des accessoires. Reportez-vous toujours au tableau de charge conçu par le fabricant d'origine pour chaque accessoire et centre de gravité indiqué. N'utilisez jamais un seul tableau ou un seul facteur de réduction de charge ; si la géométrie de la charge diffère, procurez-vous un tableau de capacité révisé pour plus de sécurité.

Quand les limites structurelles régissent-elles les tableaux de charge ?

Les limites indiquées dans les tableaux de charge des chariots télescopiques ne sont pas toutes liées au risque de basculement. À faible portée et à faible angle de flèche, les limites structurelles (telles que les contraintes exercées sur la flèche, le châssis, l'essieu et le chariot) peuvent définir la capacité nominale. Dans ces zones, les ingénieurs fixent les limites indiquées dans les tableaux à l'aide de tests par éléments finis et par jauges de contrainte, en privilégiant la stabilité comme contrainte principale.

La plupart des gens ne réalisent pas que les limites structurelles, telles que la contrainte exercée sur la flèche ou les forces exercées sur le chariot, peuvent en réalité définir la capacité nominale d'un télescopique à certaines positions de la flèche, bien avant que la stabilité ou le basculement ne deviennent un problème. J'ai vu cela surprendre même des opérateurs expérimentés, en particulier lorsqu'ils s'attendent à utiliser la “ pleine capacité ” simplement parce que la machine est stable à faible portée et à angle de flèche faible. Par exemple, un client au Qatar m'a un jour appelé pour me demander pourquoi son télescopique de 4 tonnes ne pouvait manipuler qu'environ 2 900 kg avec la flèche rétractée, alors que la machine était solide comme un roc. La réponse ? Lorsque la flèche est rentrée, la contrainte exercée sur la flèche et l'essieu atteint la limite de conception structurelle, et non le point de basculement.

Voici le problème : les ingénieurs ont fixé ces limites à l'aide de analyse par éléments finis⁶ et des tests réels avec des jauges de contrainte sur des prototypes. Ils poussent la machine jusqu'à ce que les roulements, les articulations du châssis et les soudures de la flèche atteignent la contrainte maximale de sécurité sous des charges répétées. Dans ces positions, vous travaillez contre la résistance des matériaux, et pas seulement contre la gravité ou le contrepoids. C'est pourquoi deux chariots télescopiques de la “ classe 4 tonnes ” peuvent se comporter de manière totalement différente : un modèle robuste peut conserver une capacité de plus de 3 500 kg à proximité, tandis qu'un modèle plus léger chute rapidement. D'après mon expérience en Europe et à Dubaï, cette différence se remarque lors de la manutention de charges lourdes palettisées au niveau du sol, où la portée maximale n'est même pas nécessaire.

Ne vous contentez donc pas d'acheter en fonction de la “ classe de tonnage ”. Je recommande toujours d'étudier la forme du tableau de charge, et pas seulement le chiffre indiqué. Si vous prévoyez d'effectuer la plupart de vos travaux à faible portée, vérifiez si la zone structurelle est réellement le facteur limitant pour vos opérations réelles. C'est ainsi que vous éviterez les mauvaises surprises et les temps d'arrêt sur le chantier.

Point clé à retenir: Les limites structurelles régissent souvent la capacité indiquée dans le tableau de charge des chariots télescopiques à courte portée et à faible angle de flèche, avant que la stabilité ne devienne critique. Les opérateurs et les prescripteurs ne doivent pas se fier uniquement aux valeurs de “ capacité maximale ”, mais doivent analyser la forme du tableau pour comprendre les contraintes structurelles et de stabilité réelles.

Quelles sont les conditions de chantier prises en compte dans les tableaux de charge des chariots télescopiques ?

Les tableaux de charge standard des chariots télescopiques supposent des conditions idéales : sol ferme et plat avec une capacité de charge suffisante, pneus correctement spécifiés et correctement gonflés, et, le cas échéant, stabilisateurs complètement déployés et mis à niveau⁷. Les tableaux sont basés sur des charges unitaires placées sur des fourches, et non sur des charges suspendues ou des dispositifs de levage improvisés. Les équipementiers ne tiennent pas compte des pentes, des sols meubles, du vent ou des déplacements avec la flèche relevée.

Voici ce qui importe le plus lorsque vous consultez le tableau des charges d'un chariot télescopique : chaque chiffre suppose que vous travaillez sur un sol absolument idéal. Je parle de surfaces dont la planéité ne dépasse pas 3 degrés, suffisamment solides pour supporter tout le poids de la machine chargée, et sans nids-de-poule ni zones molles. La plupart des modèles le précisent clairement dans le manuel, mais sur les chantiers réels, comme le projet ferroviaire que j'ai soutenu au Kazakhstan l'année dernière, ce type de sol est un luxe. L'équipe locale voulait soulever des charges à une portée maximale sur un remblai compacté, mais le site était encore en cours de tassement. Leur contremaître n'a pas tenu compte de la section plus molle sous un pneu. Résultat : le chariot télescopique s'est incliné vers l'avant lorsqu'il a atteint une portée de 10 mètres avec une palette de 1,8 tonne.

Les tableaux de charge supposent également que votre machine est parfaitement préparée : pneus gonflés à la pression spécifiée par le fabricant, centre de gravité correct (500 ou 600 mm selon votre région) et stabilisateurs entièrement déployés et mis à niveau. Pour les chariots télescopiques équipés de stabilisateurs, les fabricants indiquent séparément les capacités “ sur pneus ” et “ sur stabilisateurs ” — ne les confondez jamais. J'ai vu des opérateurs à Dubaï essayer d'utiliser les capacités les plus élevées avec les stabilisateurs rétractés. C'est tout simplement dangereux.

Les charges unitaires placées en toute sécurité sur les fourches constituent un autre élément clé de l'équation. Si vous utilisez des élingues, travaillez avec des charges suspendues ou vous déplacez avec la flèche relevée, le tableau de charge ne vous donne aucune marge ; les fabricants s'attendent à ce que vous suiviez des tableaux de réduction supplémentaires ou trouviez une autre solution. Lorsque les conditions réelles (pentes, supports inégaux, rafales de vent) ne correspondent pas à celles indiquées dans le manuel, je conseille toujours à mes clients de réduire la charge et de vérifier auprès du fabricant. Le tableau ne ment pas, mais il ne vous couvre pas si vous enfreignez les règles.

Point clé à retenirLes tableaux de charge des chariots télescopiques reflètent les performances dans des conditions idéales : sol plat et ferme, avec une configuration conforme aux spécifications du fabricant. Tout écart, tel que des pentes, des supports mous ou des conditions météorologiques instables, nécessite une réduction de la charge ou une configuration alternative ; la capacité est surestimée si les conditions réelles du site diffèrent des hypothèses du tableau. Ne vous fiez jamais au tableau de charge pour une configuration non standard.

Comment les LMI utilisent-ils les tableaux de charge des chariots télescopiques ?

Indicateurs de moment de charge⁸ Les LMI (systèmes de gestion de la capacité de charge) des chariots télescopiques modernes cartographient numériquement la même enveloppe de capacité nominale que celle indiquée sur le tableau de charge imprimé. Des capteurs suivent l'angle de la flèche, l'extension et la pression hydraulique, comparant les moments de charge en temps réel aux limites techniques pour chaque position. Le dépassement des limites déclenche des avertissements ou peut empêcher les mouvements risqués, garantissant ainsi des protections de sécurité précises, basées sur le tableau.

Voici ce qui importe le plus lorsqu'on parle des LMI et des tableaux de charge des chariots télescopiques : les deux systèmes fonctionnent main dans la main, mais c'est le LMI qui permet à ces valeurs nominales sur papier de fonctionner sur les chantiers réels. J'ai pu le constater sur des chantiers de Dubaï à la Pologne. Le tableau de charge imprimé vous donne une “ enveloppe ” de sécurité basée sur l'ingénierie. Mais le LMI utilise des capteurs pour suivre l'angle de la flèche, l'extension et la pression hydraulique, en cartographiant chaque mouvement par rapport à cette enveloppe numérique. Par exemple, un client au Brésil a un jour chargé des panneaux de cloison sèche à l'aide d'un chariot télescopique de 4 tonnes, à une portée de 12 mètres. Le LMI l'a averti avant qu'il n'atteigne la zone rouge, empêchant ainsi toute extension supplémentaire.

Sur la plupart des machines modernes, le rôle du LMI est de suivre :

• Angle de flèche—là où pointe votre perche
• Extension—jusqu'où vous avez poussé la perche
• Pression hydraulique—le poids réel que vous soulevez
• Inclinaison de la machine (parfois) — que vous soyez sur une pente

Le système lit ces signaux et compare le “ moment ” réel (la combinaison de la charge et de la portée) à la ligne du tableau de charge. Lorsque vous approchez de la limite, un avertissement retentit. Si vous la dépassez, le LMI bloque les mouvements risqués et vous empêche généralement d'étendre, de soulever ou de prélever davantage.

Mais attention : si vous modifiez un accessoire (par exemple, si vous remplacez les fourches par une flèche) ou si vous installez des pneus non standard, les limites programmées dans le LMI peuvent être erronées, sauf si vous procédez à un recalibrage. Je dis toujours à mes clients : après toute modification structurelle, vérifiez auprès du fabricant ou d'un technicien certifié que vos marges de sécurité correspondent aux limites réelles de la machine.

Point clé à retenir: Les LMI électroniques traduisent les limites du tableau de charge technique du chariot télescopique en surveillance en temps réel, ce qui permet d'éviter les erreurs de surcharge. Cependant, leur précision dépend de la configuration de la machine ; tout changement d'accessoire ou réparation structurelle nécessite un recalibrage à l'aide des données OEM afin de maintenir une surveillance valide de la capacité et d'éviter des écarts dangereux.

Pourquoi les tableaux de charge des chariots télescopiques varient-ils ?

Les tableaux de charge des chariots télescopiques sont spécifiques à chaque configuration et varient en fonction des pneus, des stabilisateurs, de la taille des pneus et du réglage de la direction. Les capacités indiquées dépendent des conditions exactes de la machine, par exemple “ sur pneus ” ou “ sur stabilisateurs ” (correctement : stabilisateurs pour chariots télescopiques⁹). Chaque enveloppe imprimée n'est valable que pour la configuration indiquée, et leur mauvaise utilisation peut entraîner de graves erreurs de sécurité.

Le mois dernier, un entrepreneur au Kazakhstan a demandé pourquoi son nouveau chariot télescopique ne pouvait pas soulever la même charge “ sur pneus ” qu'avec les stabilisateurs déployés. Voici la vérité : chaque tableau de charge est établi pour une configuration spécifique, jusqu'au type exact de pneus, l'état des stabilisateurs et même le système de direction. Si vous prenez un modèle type de 4 tonnes et 17 mètres, vous trouverez deux enveloppes totalement différentes. Sur pneus, le tableau autorise peut-être 1 200 kg à portée maximale. Sur stabilisateurs, avec un sol ferme et les deux correctement déployés, cela peut passer à près de 2 000 kg. Mais si vous mélangez ces tableaux, ou si vous utilisez le mauvais dans la cabine, vous pouvez faire basculer la machine en quelques secondes.

D'après mon expérience, les acheteurs changent souvent de type de pneus pour améliorer la résistance aux crevaisons, passant de pneus pneumatiques à des pneus remplis de mousse ou pleins. Ce qui semble être une petite amélioration modifie en fait le centre de gravité de la machine et peut réduire la capacité nominale de plusieurs centaines de kilos, si cela n'a pas déjà été approuvé par le fabricant d'origine et pris en compte dans le tableau de charge mis à jour. J'ai constaté cette erreur sur un chantier de construction d'un gratte-ciel à Dubaï : après avoir changé de type de pneus, la capacité “ officielle ” a diminué de 300 kg à mi-portée. L'opérateur ne s'en est aperçu que lorsqu'un inspecteur de sécurité a détecté l'incohérence.

Un autre détail que la plupart des gens ignorent concerne la direction et le blocage de l'essieu. Certaines machines affichent une capacité supérieure lorsque l'essieu arrière est bloqué par rapport au mode de direction totale. Ne faites jamais de suppositions, vérifiez toujours l'enveloppe pour votre configuration de travail actuelle. Considérez chaque tableau de charge comme une documentation spécifique à la configuration, et non comme une suggestion. Avant d'apporter des modifications, obtenez une confirmation écrite du fabricant d'équipement d'origine et mettez à jour le tableau dans votre cabine. C'est ainsi que vous éviterez les surprises coûteuses, voire dangereuses.

Point clé à retenirLes tableaux de charge des chariots télescopiques reflètent des combinaisons spécifiques de pneus, de stabilisateurs et de systèmes de direction. Utilisez toujours le tableau OEM qui correspond exactement à la configuration de la machine ; ne remplacez jamais les “ pneus ” par des “ stabilisateurs ” et vice versa. Tout changement de configuration doit être confirmé par la documentation OEM mise à jour afin de garantir la capacité nominale et la sécurité.

Pourquoi les capacités nominales des chariots télescopiques sont-elles trompeuses ?

Les capacités indiquées pour les chariots télescopiques, telles que “ 3,5 t à 13 m ”, décrivent généralement la capacité de levage maximale avec la flèche rétractée à faible hauteur, ou la hauteur de levage maximale avec une charge beaucoup plus faible. Ces chiffres représentent rarement les positions de travail quotidiennes ou à mi-portée. Les performances réelles peuvent varier considérablement et seuls les tableaux de charge maximale indiquent les capacités de manutention en toute sécurité aux points de travail critiques.

J'ai travaillé avec des clients qui ont commis des erreurs coûteuses en faisant confiance classement des chariots télescopiques¹⁰—Des chiffres tels que “ 3,5 tonnes à 13 mètres ” semblent impressionnants, mais ils sont rarement valables dans la réalité. Ces chiffres élevés signifient généralement l'une des deux choses suivantes : soit la charge maximale avec la flèche complètement rétractée et basse, soit la hauteur maximale avec une charge beaucoup plus légère que la capacité nominale. Ce n'est pas ainsi que se déroulent la plupart des opérations de levage sur un chantier de construction. Si vous déplacez des briques vers un balcon au troisième étage (à environ 8 mètres de hauteur et 4 mètres de profondeur), la capacité réelle en toute sécurité pourrait être inférieure à 1 500 kg, même sur une machine “ nominale ” pour le double de cette valeur. J'ai vu cela l'année dernière à Dubaï : un entrepreneur a acheté un chariot télescopique “ économique ” de 3 tonnes, pensant pouvoir manipuler des palettes de 2,5 tonnes à une portée de 8 mètres. Il a fini par transporter des charges par demi-palettes, ce qui lui a fait perdre du temps chaque jour.

Voici ce qui importe le plus lorsque vous prenez cette décision : le tableau de charge maximale¹¹ est votre feuille de route. Chaque case de ce tableau indique précisément ce que le chariot télescopique peut soulever à chaque hauteur et portée, mesurées depuis le bord du pneu avant jusqu'au centre de gravité de votre fourche ou de votre accessoire. C'est ainsi que vous pouvez voir la différence réelle entre des machines de même catégorie de tonnage. La conception du châssis, le contrepoids et la structure de la flèche peuvent modifier la capacité à mi-portée de plusieurs centaines de kilos, même si deux modèles semblent identiques sur le papier.

Je recommande toujours de choisir votre point de travail habituel, par exemple 1 800 kg à 8 mètres avec un accessoire spécifique, et de vérifier cet emplacement sur le tableau de charge de chaque modèle. Ignorer ce détail peut augmenter discrètement les coûts de manutention ou vous obliger à louer une grue lorsque la productivité stagne.

Point clé à retenirNe vous fiez jamais aux chiffres de capacité indiqués dans les titres pour choisir un chariot télescopique. La capacité opérationnelle réelle dépend du tableau de charge détaillé, en particulier à mi-portée et à des hauteurs de travail typiques. Une machine apparemment bon marché avec une faible capacité à mi-portée peut entraîner des coûts cachés ou des risques pour la sécurité.

Comment comparer les tableaux de charge des chariots télescopiques ?

Pour comparer correctement les tableaux de charge des chariots télescopiques, il faut que les conditions soient identiques : même accessoire et même centre de gravité, même configuration de la machine (par exemple, sur pneus, sol plat) et mêmes points de travail clés. Les opérateurs doivent reporter les points de portée et de hauteur correspondants et comparer les capacités nominales, car celles-ci peuvent varier considérablement au sein d'une même classe de tonnage.

D'après mon expérience, la principale confusion survient lorsque les acheteurs ne regardent que la capacité nominale en tonnes et ignorent à quelle vitesse celle-ci diminue à mesure que la flèche s'allonge. J'ai rencontré des chefs de projet aux Émirats arabes unis qui ont été choqués : un chariot télescopique de “ 4 tonnes ” prétendant avoir une portée de 17 mètres ne pouvait soulever que 1 400 kg à pleine extension. C'est pourquoi je dis toujours à mes clients : les performances réelles sur le chantier dépendent de la tableau de charge, et non le grand chiffre sur le côté. Alors, comment comparer correctement les tableaux de charge ? Tout d'abord, vous devez “ normaliser ” tous les paramètres : utilisez le même pièce jointe (généralement des fourches standard) et le même centre de charge (vérifiez s'il s'agit de 500 mm ou 610 mm, car cela varie selon le marché et la marque). Ensuite, confirmez le mode de fonctionnement—sur pneus (sans stabilisateurs), nivelé mécaniquement, sur sol ferme.

Ensuite, choisissez des points de travail spécifiques qui correspondent à votre tâche réelle. Par exemple, si votre équipe doit placer des palettes à 7 mètres de hauteur et à 3 mètres des pneus, trouvez ce point sur chaque carte.

Voici un tableau comparatif simple que j'ai aidé un entrepreneur au Kenya à réaliser l'année dernière :

Classe modèle	Pièce jointe	Centre de charge	Configuration	Capacité à une hauteur de 7 m et une portée de 3 m
4 tonnes, 14 m (standard)	Fourchettes	600 mm	Sur les pneus	2 100 kg
4 tonnes, 17 m (grande portée)	Fourchettes	600 mm	Sur les pneus	1 500 kg
3,5 tonnes, 13 m (compact)	Fourchettes	500 mm	Sur les pneus	1 800 kg (ajuster à 1 200 kg pour une utilisation réelle)

Point clé à retenir: Comparez toujours les tableaux de charge des chariots télescopiques en utilisant le même accessoire, le même centre de gravité et la même configuration de fonctionnement, et jamais uniquement en fonction du tonnage. En faisant correspondre les points de portée/hauteur entre les modèles et en conservant une marge de manœuvre suffisante, vous garantissez à la fois les performances et la sécurité. Ce sont les tableaux de charge, et non le tonnage, qui définissent la capacité réelle.

Comment les tableaux de charge des chariots télescopiques doivent-ils guider la planification des travaux ?

Les tableaux de charge des chariots télescopiques doivent être utilisés en identifiant d'abord le point de placement le plus éloigné requis, en le marquant sur le tableau et en lisant la capacité autorisée à cette portée et à cette hauteur. Comparez toujours avec la charge réelle la plus lourde, en prévoyant une marge de capacité supplémentaire pour tenir compte des variations et des conditions du site.

La plus grande erreur que je constate est que les équipes planifient les travaux en fonction d'un chariot télescopique. capacité nominale¹², et non les chiffres réels indiqués dans le tableau de charge à pleine portée. Sur tous les chantiers que je visite, c'est toujours la même histoire : quelqu'un s'attend à ce que son chariot télescopique de 3,5 tonnes puisse réellement soulever autant de poids à sa portée maximale. La réalité ? À 12 ou 15 mètres, vous pourriez être limité à seulement 1 000 kg, même sur un sol plat. Le tableau de charge est votre feuille de route dans ce cas. Commencez par votre point de placement le plus éloigné, mesuré depuis le bord avant des pneus jusqu'à l'endroit où la charge sera réellement placée, et non pas seulement jusqu'à l'extrémité des fourches.

L'année dernière, à Dubaï, un entrepreneur spécialisé dans les façades m'a montré son tableau de charges, sur lequel figurait leur installation de fenêtres la plus difficile : 13 mètres de largeur, 14 mètres de hauteur. Ils devaient soulever des panneaux pesant environ 1 400 kg après emballage. Sur le tableau, cette combinaison leur donnait une capacité de 1 700 kg. À première vue, cela semblait correct, mais je conseille toujours de laisser une marge d'au moins 300 à 500 kg dans ces positions délicates. Pourquoi ? Par une chaude après-midi, un peu de sable sur les pneus, un léger mauvais empilement ou une charge légèrement plus lourde, et vous atteignez soudainement la limite de basculement.

Pour être honnête, cette marge permet de préserver des emplois. Si le point requis se trouve en dehors de l'enveloppe du tableau de charge, ou juste à la limite, ne forcez pas les choses. Repositionnez-vous plus près si vous le pouvez. Ou recherchez une machine plus performante. Je dis toujours à mes clients : c'est le tableau de charge, et non la fiche technique, qui évite les maux de tête sur le chantier et les solutions de contournement dangereuses. Vérifiez le chiffre réel correspondant à la charge la plus lourde à déplacer et protégez cette marge avant toute autre chose.

Point clé à retenirUne planification efficace des tâches d'un chariot télescopique commence par remonter à partir du point de placement sur le tableau de charge, en donnant la priorité à la charge maximale prévue et en laissant une marge prudente au-dessus de ce chiffre. Si la capacité disponible n'est pas suffisante, envisagez d'utiliser un équipement plus performant ou de repositionner la machine afin de garantir la sécurité et l'efficacité.

Comment l'entretien affecte-t-il la capacité d'un chariot télescopique ?

Les tableaux de charge des chariots télescopiques indiquent la capacité nominale des machines neuves et entièrement conformes aux spécifications. L'usure, telle que la dégradation des axes de flèche, les fourches tordues, les pneus sous-gonflés ou les réparations structurelles, réduit les marges de sécurité réelles. Même modérée perte de pression des pneus¹³ peut réduire considérablement la stabilité au renversement par rapport aux hypothèses du tableau. La capacité nominale d'usine ne doit jamais être prise pour acquise, sauf si l'état de la machine correspond étroitement aux critères d'essai d'origine.

En réalité, les tableaux de charge ne sont fiables que si votre chariot télescopique est aussi neuf que le jour où il est sorti de l'usine. Dès que l'usure s'installe, par exemple lorsque les goupilles de la flèche se desserrent légèrement ou que les fourches se déforment à cause d'un travail difficile, votre capacité de charge réelle commence à diminuer discrètement par rapport aux chiffres officiels. L'année dernière, j'ai visité un chantier à Dubaï où l'opérateur soulevait des poutres en acier de quatre mètres avec un chariot télescopique de 3,5 tonnes. Tout semblait en ordre, mais un pneu était dégonflé de près de 251 TP3T. Après vérification, nous avons constaté que la ligne de basculement s'était suffisamment déplacée pour réduire la marge de stabilité d'au moins 151 TP3T. C'est le genre de détail qui échappe même aux équipes les plus expérimentées.

L'usure ne se limite pas aux fissures ou aux bosses visibles. Chaque jour, les bagues de la flèche développent un jeu supplémentaire, les trous de fixation du chariot s'élargissent et même une légère baisse de la pression des pneus peut réduire le contact avec le sol, en particulier avec des pneus remplis de mousse ou mal assortis. Un client brésilien pensait que les réparations avaient " remis à neuf " sa machine après un châssis tordu, mais après avoir demandé la liste de contrôle de recertification du fabricant d'équipement d'origine, nous avons réalisé que la structure était toujours moins rigide qu'à l'état neuf. Elle ne basculait pas, mais chaque millimètre supplémentaire ajoutait de l'incertitude.

Voici ce qui importe le plus : les tableaux de charge ne sont valables que pour les machines qui correspondent à la configuration d'essai d'origine du fabricant. Si vous négligez les contrôles quotidiens des pneus, ignorez l'usure des goupilles ou remplacez des pièces par des pièces “ presque adaptées ”, vous prenez des risques avec des marges de sécurité plus faibles que vous ne le pensez. Je recommande toujours un contrôle visuel rapide avant chaque quart de travail et une inspection complète après toute réparation structurelle. C'est ainsi que vous garantissez l'exactitude des chiffres imprimés et la sécurité de votre personnel.

Point clé à retenir: Les capacités indiquées dans le tableau de charge du chariot télescopique ne s'appliquent que si la machine reste dans son état neuf, tel que testé par le fabricant d'origine. L'usure structurelle, les problèmes de pneus et les écarts post-réparation compromettent la stabilité et peuvent rendre le tableau de charge invalide. Une inspection quotidienne et le strict respect des programmes d'entretien du fabricant d'origine sont essentiels pour une manipulation sûre des charges.

Pourquoi les normes régionales relatives aux tableaux de charge sont-elles importantes ?

Les tableaux de charge des chariots télescopiques sont vérifiés sous normes de sécurité régionales¹⁴ telles que ANSI/ITSDF B56.6 (Amérique du Nord), EN 1459 (Europe) ou ISO 10896. Ces normes dictent les tests de stabilité, les marges de sécurité et les limites opérationnelles. Des normes incompatibles, en particulier dans le cas des machines importées, peuvent entraîner des manquements aux réglementations locales et aux exigences en matière d'assurance.

De nombreux entrepreneurs négligent l'importance des normes régionales en matière de tableaux de charge dans leur travail quotidien. Permettez-moi de vous présenter un scénario récent : une société de location à Dubaï a importé plusieurs chariots télescopiques d'Europe. Sur le papier, les machines semblaient parfaites : bonne portée, capacité nominale solide. Mais lors d'un contrôle de conformité, les autorités locales ont signalé que les tableaux de charge ne correspondaient pas à la certification de sécurité du Golfe. Les unités européennes étaient conformes à la norme EN 1459, dont les méthodes d'essai de stabilité différaient légèrement des exigences locales basées sur la norme ISO 10896. Cela signifiait que l'assurance du site n'accepterait pas les caractéristiques nominales des machines. Le projet a été suspendu jusqu'à ce que tous les tableaux de charge soient revérifiés et que de nouvelles déclarations soient émises par le fabricant d'équipement d'origine.

Ce n'est pas un problème isolé. J'ai vu des cas similaires au Kenya et en Amérique du Sud. Même deux chariots télescopiques ayant la même capacité de charge peuvent respecter des normes différentes : l'un utilise un centre de gravité de 500 mm conformément aux règles EN, l'autre utilise 24 pouces (environ 610 mm) conformément au code ANSI nord-américain. Résultat ? Les chiffres sur la page semblent stables, mais la marge de sécurité, la pente d'essai ou même les configurations de stabilisateurs approuvées peuvent ne pas correspondre à ce qu'exigent les réglementations locales ou votre assureur.

Voici donc ce qu'il faut faire : avant d'intégrer des unités importées à votre flotte, demandez les normes de sécurité exactes qui régissent chaque tableau de charge. Exigez une déclaration de conformité ou un résumé des tests effectués par le fabricant d'équipement d'origine, et pas seulement une brochure. En cas de doute, clarifiez la référence du centre de charge et la configuration de la machine. Je recommande toujours d'être proactif. Le coût d'une erreur dans ce domaine ne se limite pas à la paperasserie : cela peut entraîner l'échec d'audits ou le rejet de demandes d'indemnisation en cas d'incident.

Point clé à retenir: Vérifiez toujours sur quelle norme de sécurité se base le tableau de charge d'un chariot télescopique, en particulier dans les flottes mixtes ou importées. Demandez une documentation claire au fabricant d'équipement d'origine. L'alignement des normes sur les réglementations locales réduit les risques lors des audits, des enquêtes et des examens d'assurance, garantissant ainsi la conformité opérationnelle et la sécurité.

Conclusion

Nous avons vu comment les tableaux de charge des chariots télescopiques sont soigneusement conçus en fonction de configurations réelles, et non pas uniquement à partir de chiffres généraux. D'après mon expérience, les équipes qui restent en sécurité et productives vérifient toujours le tableau de charge réel correspondant à la configuration spécifique de leur machine, et pas seulement ce qui est indiqué dans les fiches techniques. Il est facile de se laisser séduire par les capacités maximales indiquées dans les brochures, mais cela peut se transformer en une situation de “ héros en salle d'exposition, zéro sur le chantier ” si vous négligez les détails. Si vous ne savez pas comment un certain accessoire, un pneu ou une longueur de flèche affecte votre projet, je me ferai un plaisir de vous aider à l'analyser pour votre application. N'hésitez pas à me contacter à tout moment avec vos questions ou vos scénarios : la bonne réponse dépend de votre flux de travail, et pas seulement des spécifications sur papier.
