Wann wird die Nennkapazität eines Teleskopladers theoretisch? Warnung eines Feldingenieurs

Anfang dieses Monats rief mich ein Vorarbeiter aus Brasilien an, der frustriert war, dass sein neuer 4.000 kg schwerer Teleskoplader bei voller Reichweite “nicht einmal die Hälfte seiner Nennlast heben konnte”. Das ist eine häufige Geschichte – eine, die selbst erfahrene Bauleiter bei der Planung schwieriger Hebevorgänge in komplexen Projekten überrascht.

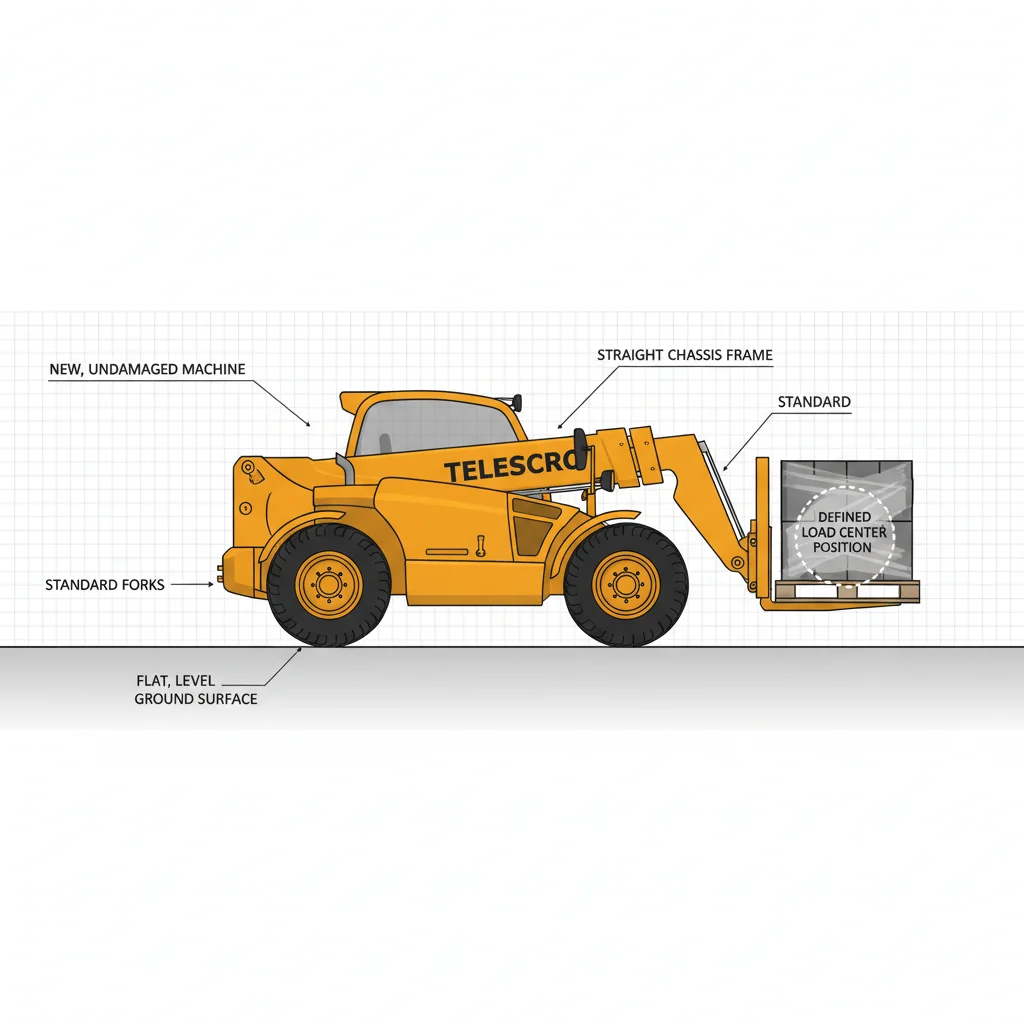

Die Nennkapazität eines Teleskopladers ist ein statischer Referenzwert, der unter standardisierten OEM-Test- und Prüfbedingungen ermittelt wird: eine neue oder innerhalb der Toleranz liegende Maschine, feste und ebene Auflagefläche, spezifiziertes Anbaugerät, definierter Lastschwerpunkt und die günstigste Auslegergeometrie. Im praktischen Einsatz verringern Faktoren wie erhöhte Auslegerreichweite oder -höhe, Wechsel des Anbaugeräts, Bodenbeschaffenheit und Lastgeometrie die nutzbare Hubkapazität zunehmend. Mit zunehmender Reichweite wird die Stabilität eher durch das Lastmoment als durch das Bruttolastgewicht bestimmt.

Wann ist die Nennkapazität eines Teleskopladers theoretisch?

Die Nennkapazität eines Teleskopladers ist ein statischer Testbezugswert, der unter bestimmten OEM-Bedingungen ermittelt wird: eine neue oder innerhalb der Toleranz liegende Maschine, fester und ebener Boden, gerader Rahmen, Standardgabeln, ein definierter Lastschwerpunkt und die günstigste Auslegergeometrie. Dieser Referenzwert ist nicht für alle Betriebskonfigurationen repräsentativ – die tatsächlich zulässige Kapazität muss immer anhand des modellspezifischen Lastdiagramm¹.

Der größte Fehler, den ich sehe, ist die Annahme, dass die Nennkapazität in einer Broschüre bedeutet: “Diese Maschine kann jederzeit und überall sicher so viel heben.” So funktioniert das einfach nicht. Die Nennkapazität ist eine Statische Bewertung, die unter standardisierten Test- und Verifizierungsbedingungen ermittelt wurde– wobei die Maschine auf einer festen, ebenen Unterlage in der angegebenen Konfiguration mit dem zugelassenen Anbaugerät und dem angegebenen Lastschwerpunkt aufgestellt ist.

Ein Teleskoplader mit einer Tragkraft von “4.000 kg” kann zwar in der vom Hersteller definierten Konfiguration diese Bezeichnung rechtmäßig tragen, dies gilt jedoch nicht automatisch für den gesamten Arbeitsbereich. Ich habe mehr als einen Kunden in Dubai gesehen, der versucht hat, schwere HLK-Geräte mit verlängerter Reichweite zu transportieren, in der Annahme, dass die angegebene Tragkraft weiterhin gültig sei. Nachdem wir die modellspezifische Lasttabelle für die Auslegerposition und -konfiguration überprüft hatten, war klar, dass die zulässige Tragkraft bei dieser Reichweite weit unter der in der Broschüre angegebenen Zahl.

Das Wichtigste ist: Sobald Sie den Ausleger ausfahren, die Höhe verändern, die Gabeln gegen eine Schaufel austauschen oder auf weichem oder geneigtem Boden arbeiten, ändert sich die sichere Tragfähigkeit – manchmal sogar drastisch. Ich habe mit einem Team in Kasachstan zusammengearbeitet, das ein Modell mit einer Reichweite von 10 Metern und einer Nennlast von 3.000 kg gekauft hatte. Aber sie mussten Stahlträger in einer Reichweite von 9 Metern aufnehmen. Bei der Arbeit zeigte die Lasttabelle eine sichere Tragfähigkeit von nur 1.050 kg in dieser Position – weit entfernt von ihren Anforderungen. Sie mussten den Hebeplan komplett überdenken.

Mein Rat? Betrachten Sie die Nennkapazität immer nur als Ausgangspunkt. Die tatsächlichen Entscheidungen treffen Sie anhand der modellspezifischen Lasttabelle. Verlassen Sie sich nicht auf das Etikett – überprüfen Sie die sichere Hubkraft für Ihre tatsächliche Auslegerposition, Anbaugerät und Baustellenbedingungen, bevor Sie die Last aufnehmen.

Wichtigste ErkenntnisDie Nennkapazität eines Teleskopladers ist keine universelle Garantie, sondern eine unter strengen Laborbedingungen definierte Konstruktionsangabe. Die tatsächliche Hubkraft hängt von der Auslegerausladung, der Höhe, der Art des Anbaugeräts, den Bodenverhältnissen und der Positionierung der Maschine ab. Entscheidungen müssen immer unter Bezugnahme auf die detaillierte Lasttabelle des Herstellers getroffen werden, niemals nur anhand der Nennleistung.

Wann ist die Nennkapazität eines Teleskopladers nur theoretisch?

Die Nennkapazität des Teleskopladers gilt nur bei kurzer Reichweite und optimalem Auslegerwinkel. Wenn der Ausleger nach vorne oder oben ausgefahren wird, sinkt die tatsächliche Kapazität aufgrund des erhöhten Lastmoments stark ab. Bei voller Ausfahrlänge oder maximaler Höhe ist die Nennkapazität effektiv theoretisch; die tatsächlichen Grenzen sind durch die niedrigsten Werte in der Lasttabelle angegeben.

Ich möchte Ihnen etwas Wichtiges über die Nennkapazität von Teleskopladern mitteilen. Die meisten Käufer sehen eine Angabe von 4.000 kg oder 5.000 kg und gehen davon aus, dass die Maschine diese Last überall in ihrem Arbeitsbereich heben kann. In Wirklichkeit gilt diese Zahl jedoch nur bei minimaler Reichweite und einem idealen Auslegerwinkel, wenn der Teleskoplader perfekt waagerecht steht und genau so aufgestellt ist, wie es der Hersteller getestet hat.

Sobald der Ausleger nach vorne ausgefahren oder höher angehoben wird, sinkt die verfügbare Kapazität – oft sehr schnell. Der Grund dafür ist einfach: Jeder zusätzliche Meter horizontale Reichweite erhöht das Lastmoment, also die Kippkraft, die um die Kippachse an der Vorderachse oder der Vorderradkontaktlinie wirkt. Das ist grundlegende Physik, wird aber bei der Angebotsprüfung und der Auswahl der Ausrüstung oft übersehen.

Ich habe dies in Südostasien schon mehrfach erlebt. Letztes Jahr bestellte ein Bauunternehmer in Thailand einen 5.000 kg schweren Teleskoplader, um große HLK-Anlagen auf einem Gebäude im fünften Stock, etwa 16 Meter über dem Boden, zu installieren. Sie wählten die Maschine anhand der Nennleistung und nicht anhand der Lasttabelle aus.

Vor Ort sah die Realität ganz anders aus. Bei maximaler Ausladung des Auslegers wies die Tragfähigkeitstabelle für diese Höhe und Reichweite nur eine sichere Tragfähigkeit von etwa 1.200 kg aus. Die HLK-Anlagen lagen jedoch deutlich darüber. Letztendlich musste der Hub abgebrochen und ein Kran herbeigeschafft werden, was zu unvorhergesehenen Zeit- und Kostenverlusten führte.

Hier ist die Lektion, die ich immer weitergebe: Wenn Sie Teleskoplader-Modelle vergleichen, beginnen Sie mit Ihrem ungünstigsten Hub – maximaler Reichweite oder maximaler Höhe – und nicht mit der Überschrift in der Broschüre. Schauen Sie sich die Lasttabelle des Herstellers an und prüfen Sie, was die Maschine tatsächlich an den genauen Positionen, an denen Sie arbeiten werden, bewältigen kann. Ignorieren Sie die “Showroom-Hero”-Zahlen; die Lasttabelle entscheidet darüber, ob der Hub möglich ist oder nicht.

Wichtigste ErkenntnisDie Nennkapazität gilt nur bei minimaler Reichweite und idealen Auslegerwinkeln. Für die tatsächliche Arbeit vor Ort müssen die Bediener die Lasttabelle des Teleskopladers zu Rate ziehen, um die spezifischen Kapazitäten für jede Kombination aus Höhe und Reichweite zu ermitteln – verlassen Sie sich niemals ausschließlich auf die in Broschüren angegebene Nennkapazität.

Wann ist die Nennkapazität eines Teleskopladers nur theoretisch (Fortsetzung)?

Die Nennkapazität von Teleskopladern basiert auf idealen Bedingungen – einem standardmäßigen, zentralen Lastschwerpunkt und kompakten, ausgewogenen Lasten. Bei der Handhabung langer, ungleichmäßiger oder versetzter Lasten erhöht sich der effektive Lastschwerpunkt, wodurch sich die tatsächliche Hubkapazität verringert. Die Werte in der Broschüre sind theoretischer Natur. Berechnen Sie die Kapazität für nicht standardmäßige Lasten immer neu anhand der Lasttabelle und der Anpassungen des Herstellers.

Die meisten Menschen wissen nicht, dass die Nennkapazität eines Teleskopladers nur dann zuverlässig ist, wenn die Arbeitsbedingungen genau den Bedingungen entsprechen, unter denen sie definiert wurde. Auf festem, ebenem Boden und mit einer kompakten Last, die genau auf dem angegebenen Lastschwerpunkt der Gabel positioniert ist, lassen sich die auf dem Papier angegebenen Werte annähernd erreichen. Sobald die Last jedoch länger, uneben oder versetzt ist – beispielsweise bei einem 8 Meter langen Fachwerk, gebündelten Rohrleitungen oder Rohrgestellen –, gelten die Annahmen, auf denen diese Nennkapazität basiert, nicht mehr.

Lange oder unregelmäßige Lasten verlagern den Schwerpunkt der Last nach vorne. Diese Verlagerung effektives Lastzentrum reduziert die nutzbare Hubkraft sofort, noch bevor Sie den Ausleger ausfahren. Das habe ich letzten Monat in Dubai deutlich gesehen. Ein Bauunternehmer plante, fünf Meter lange Rohrbündel mit einem 3,5-Tonnen-Teleskoplader anzuheben. Sie konzentrierten sich auf die Schlagzeile “3.500 kg” und gingen davon aus, dass sie damit abgesichert seien. Als wir die tatsächliche Lastgeometrie überprüften, lag der effektive Lastschwerpunkt weit über der Standardgabelreferenz. Bei minimaler Reichweite sank die zulässige Kapazität laut Herstellerangaben auf etwa zwei Drittel des Nennwerts – genug, um den Hebeplan zu durchkreuzen.

Das ist keine Spekulation. Hersteller legen die Kapazität auf der Grundlage eines definierten Lastzentrums fest, und mit zunehmender Entfernung nimmt die zulässige Last proportional ab. OEM-Lastdiagramme und Reduzierungstabellen zeigen dies deutlich, werden jedoch bei der Planung oft übersehen. Nach meiner Erfahrung gilt die Angabe in der Broschüre bestenfalls als Referenz, wenn Sie mit Rohren, Trägern, Fachwerken oder anderen Lasten arbeiten, die nicht fest an der Gabelhecklehne anliegen können. Tatsächliche Entscheidungen müssen anhand des tatsächlichen Lastschwerpunkts und der modellspezifischen Lasttabelle getroffen werden – nicht anhand der Katalogüberschrift.

Wichtigste ErkenntnisDie Nennkapazität ist ein Best-Case-Szenario, das auf bestimmten Testbedingungen basiert – ebener Boden, Standardbefestigung und ein definierter Lastschwerpunkt. Bei langen, hohen oder versetzten Lasten ist die in der Broschüre angegebene Kapazität rein theoretisch. Verwenden Sie konservative Leistungsreduzierungen und beziehen Sie sich für die effektive Arbeitskapazität immer auf die Lasttabelle des OEM.

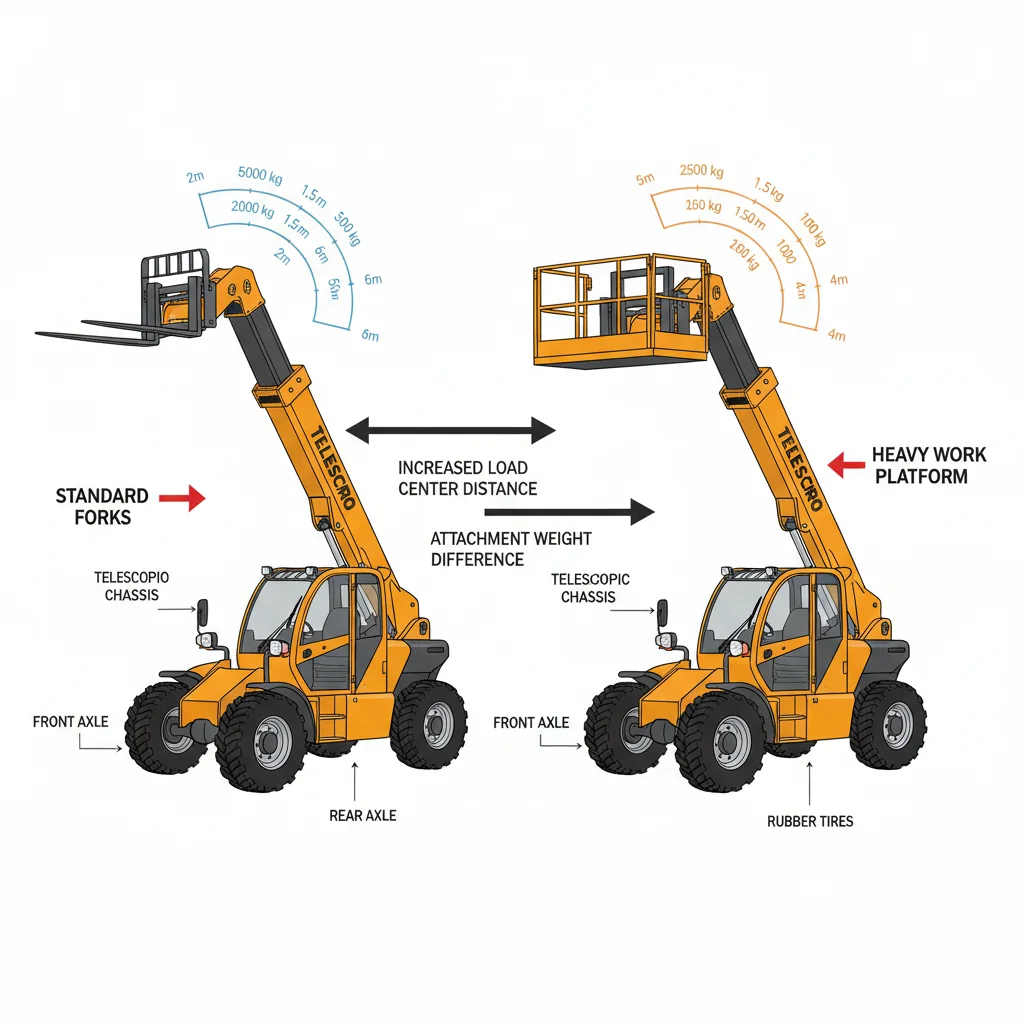

Wann ist die Kapazität eines Teleskopladers nur theoretisch?

Die Nennkapazität eines Teleskopladers entspricht nicht mehr den nutzbaren Hubgrenzen, sobald andere Anbaugeräte als Standardgabeln und -wagen installiert werden. Das Gewicht des Anbaugeräts und veränderte Lastzentren² kann die zulässige Kapazität erheblich reduzieren, in einigen Konfigurationen um weit über die Hälfte der Nennleistung. Aus diesem Grund verlangen die OEM-Richtlinien und Sicherheitsvorschriften, dass die Hubplanung auf der Grundlage der geltenden Befestigungsspezifische Belastungstabelle³, nicht die auf dem Typenschild angegebene Nennleistung der Basismaschine.

Ich habe mit Kunden in Dubai, Chile und Polen zusammengearbeitet, die denselben Fehler gemacht haben: Sie haben sich auf die Nennkapazität des Teleskopladers verlassen, selbst wenn sie schwere Anbaugeräte verwendet haben. Die auf dem Typenschild angegebene Tragfähigkeit gibt nur dann die vollständige Wahrheit wieder, wenn Sie Standardgabeln und den vom Hersteller angegebenen Lastschwerpunkt auf ebenem Boden verwenden. Sobald Sie eine Materialschaufel, einen Traversenausleger oder eine Arbeitsplattform einsetzen, wird diese Zahl zu einer bloßen Zahl – oft bedeutungslos für sicheres Arbeiten in der Praxis.

Ein Bauunternehmer in Chile rief mich letztes Jahr an, nachdem er einen Ausleger an einem 4-Tonnen-Teleskoplader montiert hatte. Er ging davon aus, dass dieser bei nahezu voller Reichweite sicher 3.800 kg über Kopf heben könnte. In der Praxis reduzierten das Eigengewicht des Anbaugeräts und der längere Lastschwerpunkt die nutzbare Kapazität an derselben Position auf etwa 1.400 kg. Das sind über 60% weniger als in der Basisspezifikation angegeben. Was war ihr Fehler? Sie ignorierten die separate, anbaugerätespezifische Lasttabelle, die jeder seriöse Hersteller zur Verfügung stellt. Man kann die Tragfähigkeit nicht durch “Ausprobieren” einschätzen – Stabilität und Kippachsen verschieben sich, sobald man das Anbaugerät wechselt oder die Reichweite vergrößert.

Viele Käufer übersehen dieses Detail, insbesondere wenn sie das Budget für mehrere Anbaugeräte planen. Um ehrlich zu sein, wenn Sie die Verwendung von Schaufeln, Winden oder Arbeitsplattformen planen, sollten Sie Ihre Berechnungen mit der Tabelle mit den niedrigsten Anbaugerätewerten beginnen und nicht mit den angegebenen Spezifikationen. In Kasachstan habe ich beobachtet, wie eine Crew einen Arbeitskorb an einem 4.000 kg schweren Teleskoplader verwendete – die Vorschriften beschränkten sie auf nur 1.000 kg, obwohl die Basismaschine mit Gabeln das Vierfache heben konnte. Ich empfehle immer, bei der Dimensionierung einer Maschine die Lasttabelle für jedes relevante Anbaugerät anzufordern. So vermeiden Sie böse Überraschungen und sorgen für einen sicheren und legalen Betrieb.

Wichtigste ErkenntnisDie Nennkapazität des Teleskopladers gilt nur für Standardgabeln und -träger. Jedes Anbaugerät verschiebt den Lastschwerpunkt und erhöht das Gewicht, sodass die Lasttabelle des Anbaugeräts verwendet werden muss. Wählen Sie Teleskoplader niemals anhand der Nennleistung aus, wenn Sie Schaufeln, Ausleger oder Plattformen verwenden. Aus Sicherheitsgründen ist eine anbaugerätespezifische Leistungsreduzierung unerlässlich.

Wann ist die Nennkapazität eines Teleskopladers nur theoretisch (Teil 3)?

Die Nennkapazität eines Teleskopladers wird theoretisch, wenn die Maschine nicht auf festem, ebenem Boden mit einer Neigung von etwa 1% und korrektem Reifendruck aufgestellt ist. Auf Hängen oder instabilen Oberflächen sinkt die tatsächliche Stabilität drastisch – OEM-Lasttabellen berücksichtigen keine Bodenneigung, sodass die veröffentlichten Kapazitäten nicht mehr die tatsächliche Sicherheit widerspiegeln.

Letzten Monat rief mich ein Bauunternehmer aus Kasachstan an, nachdem sein 4-Tonnen-Teleskoplader fast umgekippt wäre – dabei war der Ausleger nur auf 10 Meter ausgefahren und die Palette wog weniger als 2.000 kg. Was war schiefgelaufen? Der Standort sah auf den ersten Blick fest und eben aus, aber ein Reifen saß in einer flachen Spur, während sich auf der anderen Seite Kies unter dem Stabilisator angesammelt hatte. Obwohl laut Lastdiagramm keine Gefahr bestand, stand die Maschine nicht annähernd perfekt waagerecht, und der Reifendruck lag um etwa 151 TP3T zu niedrig. Diese geringe Neigung reichte aus, um den Schwerpunkt zur niedrigen Seite zu verlagern und die tatsächliche Stabilität um fast die Hälfte zu verringern. Ich wünschte, mehr Bediener würden erkennen: Die Nennkapazität ist nur dann real, wenn Sie einen ebenen Untergrund innerhalb von etwa 11 TP3T (das ist kaum wahrnehmbar) und einen Reifendruck gemäß den Spezifikationen bestätigt haben. Alles darunter? Die Zahlen in der Broschüre dienen nur als Referenz, nicht als Realität.

Die Sache ist die: Die meisten Last-Moment-Systeme⁴ Die in Teleskopladern verwendeten Systeme dienen zur Überwachung des Auslegerwinkels, der Reichweite und der lastbezogenen Kräfte – nicht jedoch zur Überwachung der tatsächlichen Bodenbedingungen. Sie können zwar vor Überlastung oder übermäßiger Vorwärtsreichweite warnen, berücksichtigen jedoch in der Regel keine seitlichen Neigungen, unebenen Untergründe oder lokale Bodensetzungen. Ich habe in Chile Arbeiten gesehen, bei denen die Crews davon ausgingen, dass alles sicher sei, weil das System “grün” blieb, obwohl eine leichte seitliche Neigung – die unter den Füßen kaum wahrnehmbar war – die Stabilitätsgrenze bereits fast erreicht hatte.

Ich empfehle immer, Matten oder Unterlegkeile zu verwenden, um die Maschine waagerecht auszurichten, bevor Sie nahe an die Grenzwerte der Tabelle heranreichen. Und wenn der Boden auch nur ein wenig fragwürdig aussieht, planen Sie den Hub mit 60–70% der angegebenen Kapazität. Die Nennwerte sind theoretisch, wenn die Bedingungen nicht den Lehrbuchbedingungen entsprechen. So vermeiden Sie Probleme.

Wichtigste ErkenntnisDie Nennkapazität des Teleskopladers setzt vollkommen ebene und stabile Bedingungen voraus. Selbst geringfügige Neigungen oder weicher Boden können die effektive Kapazität halbieren, während die meisten Lastmoment-Systeme diese Risiken nicht erkennen. Behandeln Sie die Werte in der Tabelle als theoretisch, wenn die Aufstellung nicht vollkommen eben ist, und reduzieren Sie die Kapazität aus Sicherheitsgründen vorsichtshalber.

Wann ist die Nennkapazität eines Teleskopladers nur theoretisch (Teil 4)?

Die Nennkapazität eines Teleskopladers wird für statische, stationäre Hebebedingungen definiert. Wenn die Maschine fährt, bremst, wendet oder auf unebenem oder rauem Boden arbeitet, verursachen dynamische Kräfte zusätzliche Belastungseffekte, die in den Standard-Lasttabellen nicht berücksichtigt sind. In diesen Situationen sollte die in der Tabelle angegebene Kapazität nur als oberer Richtwert betrachtet werden, und die Arbeitslasten müssen reduziert werden, um eine praktische Sicherheitsmarge während der Bewegung oder bei instabilen Bodenbedingungen aufrechtzuerhalten.

Um ehrlich zu sein, sind die Spezifikationen, die wirklich wichtig sind, selten die, die in der Verkaufsbroschüre angegeben sind. Die Nennkapazität in einer Teleskoplader-Lasttabelle wird unter kontrollierten, statischen Bedingungen getestet – bei perfekt waagerechter Maschine (in der Regel weniger als 3° Neigung), gerader Auslegerbewegung, ohne plötzliche Stopps oder Stöße. Sobald Sie über unebenen Boden fahren, stark bremsen oder mit einer aufgehängten Palette scharf abbiegen, stimmen diese Laborwerte nicht mehr mit der Realität überein. Hier habe ich sogar erfahrene Bediener schon überrascht gesehen, insbesondere auf hügeligen Baustellen in Chile oder auf Lehmbaustellen in Indonesien.

Ich hatte einmal einen Kunden in Südafrika, der 2.400 kg schwere Stahlrohre über eine holprige Zufahrtsstraße transportieren musste. Auf dem Papier schien sein kompakter Teleskoplader mit einer Nennkapazität von 2.500 kg mehr als ausreichend zu sein. Aber zwischen den Unebenheiten der Straße und einer schnellen Bremsung für einen Bagger kippte die Maschine nach vorne. Warum? Ganz einfach: Physik.dynamische Kräfte⁵. In Bewegung kann diese Last von “2.400 kg” wie 3.000 kg oder mehr wirken. Ihre statische Tabelle berücksichtigt keine realen Stoßbelastungen oder sich verändernde Schwerpunkte.

Meiner Erfahrung nach ist die einzige sichere Methode, um das Heben während der Fahrt oder auf unebenem Boden zu planen, die mentale Herabstufung Ihrer Rastertabelle. Behandeln Sie die Nennzahl als theoretisches Maximum. Ich rate meinen Kunden, bei unebenem Boden oder beim Transport einer Last während der Fahrt immer mit 50–70 % des Nennwerts der Tabelle zu arbeiten. Halten Sie den Ausleger während der Fahrt niedrig, vermeiden Sie scharfe Lenkmanöver oder plötzliches Bremsen und überprüfen Sie immer, ob die tatsächliche Last – einschließlich Palette, Anbaugerät und dynamischer Effekte – innerhalb Ihrer Arbeitsmarge liegt.

Wichtigste ErkenntnisDie Nennkapazitätsangaben in den Lasttabellen für Teleskoplader gelten nur unter statischen, ebenen und kontrollierten Bedingungen. Bei Bewegung oder unebenem Gelände können dynamische Kräfte den sicheren Betriebsbereich überschreiten. Reduzieren Sie die Arbeitsgrenzen immer – in der Regel auf 50–70% –, wenn Sie Lasten während der Fahrt, beim Bremsen oder auf unebenem Boden transportieren.

Wann ist die Nennkapazität eines Teleskopladers theoretisch (Fortsetzung)?

Die Nennkapazität von Teleskopladern ist für ruhige Bedingungen und kompakte Lasten ausgelegt. Wenn Wind oder große Lasten mit hoher Segelfläche – wie Platten, Verkleidungen oder Schalungen – seitliche Kräfte erzeugen, gelten die Annahmen hinter den Standard-Lasttabellen nicht mehr. In diesen Situationen sind zusätzliche Kapazitätsreduzierungen und eine konservative Hubplanung erforderlich, um die Stabilität auf der Grundlage der OEM-Richtlinien und der standortspezifischen Wind- und Lastbedingungen aufrechtzuerhalten.

Letztes Jahr rief mich ein Kunde aus der Küstenregion Australiens an, nachdem er beim Transport von vorgefertigten Betonplatten mit einem neun Meter hohen Teleskoplader eine brenzlige Situation erlebt hatte. Laut Spezifikationen konnte das Gerät in dieser Höhe 3.500 kg tragen, also luden sie eine 2.000 kg schwere Platte auf und rechneten mit einer großen Sicherheitsmarge. Was sie jedoch nicht berücksichtigt hatten, war die 12 m/s starke Meeresbrise, die auf die zwei Meter hohe Platte traf – plötzlich begann die Maschine zu schwanken und der Momentanzeiger schlug Alarm. Auf dem Papier sah die Lasttabelle gut aus, aber die tatsächliche Situation brachte sie weit über die reale Stabilitätsgrenze hinaus.

Die Sache ist die: Lastdiagramme gehen von ruhigem Wetter und einer kompakten Lastform aus, in der Regel mit der Standard-Gabelbefestigung. Sobald Sie etwas mit einer großen Oberfläche heben – denken Sie an Glasverkleidungen, Stahlschalungen oder sogar Sperrholz –, spielt der Wind eine große Rolle. Bei nur 8–12 m/s kann selbst eine 2 m lange Platte eine Seitenkraft erzeugen, die stark genug ist, um die Maschine umzukippen oder an die Grenze ihrer Stabilität zu bringen, insbesondere wenn Sie mit großer Reichweite arbeiten. Ich habe Projekte in Kasachstan und Dubai gesehen, bei denen das Heben von Platten bei aufkommenden Windböen vollständig eingestellt wurde, selbst wenn Maschinen mit hoher Kapazität vor Ort waren.

Wenn Sie regelmäßig Platten oder Materialien mit großer “Segelfläche” heben müssen, empfehle ich Ihnen dringend, einen überdimensionierten Teleskoplader zu wählen. Das bedeutet, dass Sie ein Modell wählen sollten, das über Ihren berechneten Anforderungen für ruhiges Wetter liegt. Überprüfen Sie immer die Windgrenzwerte des Herstellers und reduzieren Sie die Kapazität bei mäßigem Wind um 30–50%, wie es die meisten Sicherheitsvorschriften empfehlen. Mein Rat: Planen Sie mit realistischen Wind- und Lastgrößen und nicht nur anhand der Standardtabelle, sonst erhalten Sie am Ende eine theoretische Zahl und echte Kopfschmerzen vor Ort.

Wichtigste Erkenntnis: Die Lasttabellen für Teleskoplader gehen von ruhigem Wetter und kompakten Lasten aus. Beim Heben großer Platten oder Bleche bei mäßigem Wind empfehlen Hersteller und Sicherheitsrichtlinien eine erhebliche Reduzierung der Tragfähigkeit – oft um 30–50 %. Beziehen Sie sich immer auf die OEM-Richtlinien und berücksichtigen Sie eine Überdimensionierung der Maschine für Arbeiten bei starkem Wind oder mit großen Platten.

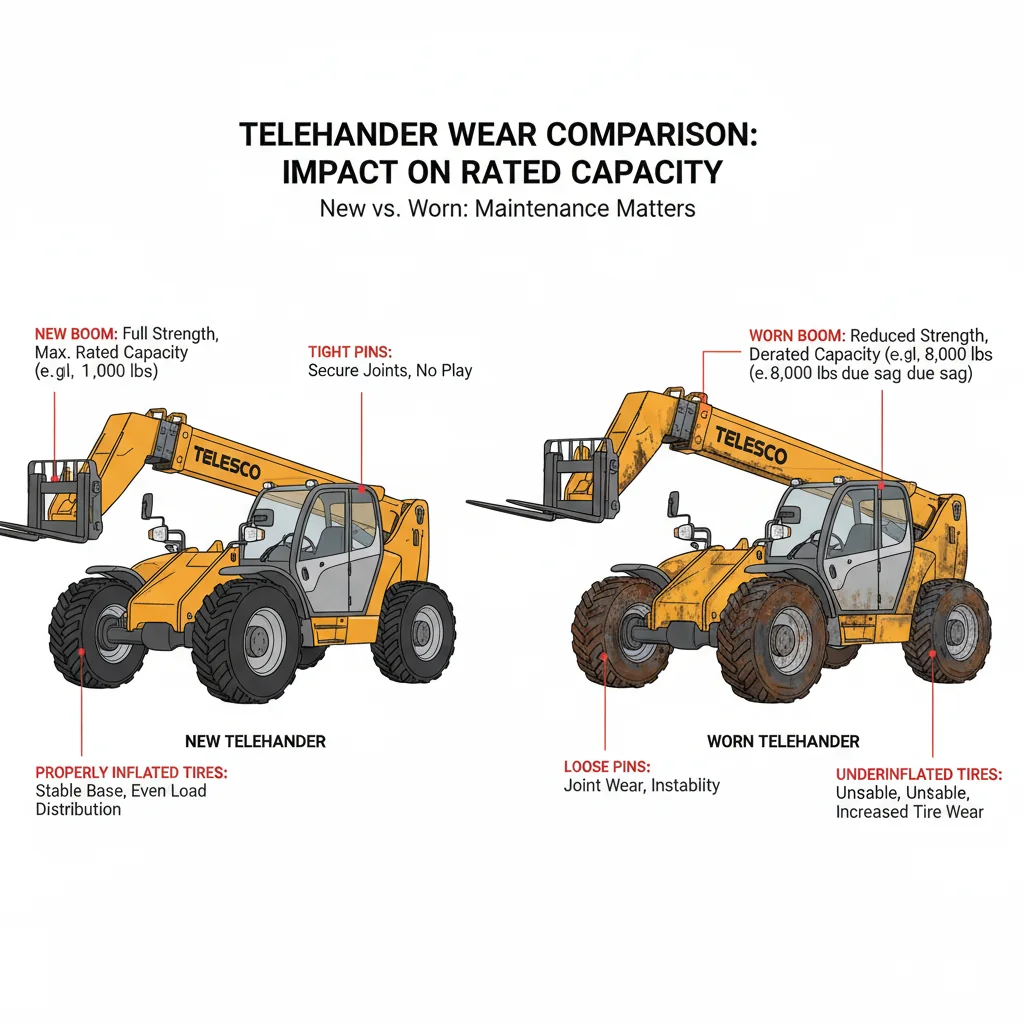

Wann ist die Nennkapazität eines Teleskopladers irreführend?

Die Nennkapazität eines Teleskopladers basiert auf einer neuen, ordnungsgemäß gewarteten Maschine. In realen Flotten können Wartungsprobleme und Verschleiß – wie abgenutzte Ausleger, lose Bolzen und Reifen mit zu geringem Luftdruck – die tatsächliche Kapazität verringern. Selbst geringfügige mechanische Verformungen können die eingebaute Sicherheitsmarge beeinträchtigen, sodass die Nennleistung bei älteren oder schlecht gewarteten Geräten unzuverlässig ist.

Letztes Jahr hat mir ein Flottenbesitzer aus der Türkei Fotos von rissigen Auslegerabschnitten und lockeren Auslegerbolzen an einem seiner 5-Tonnen-Teleskoplader geschickt. Bei der Inspektion stellte ich nicht nur Oberflächenverschleiß fest, sondern auch eine so starke mechanische Verformung, dass die Ausrichterung des Auslegers sichtbar verschoben war. Diese Art von Verschleiß schmälert unbemerkt Ihre Sicherheitsreserve. Die ursprüngliche Lasttabelle – basierend auf einer neuen, kalibrierten Maschine – entsprach nicht mehr der Realität. Selbst kleine Veränderungen, wie zu wenig Luft in den Reifen oder Spiel in den Bolzen, können den Schwerpunkt der Maschine nach vorne verlagern. Wenn das passiert, nimmt die Stabilität nach vorne rapide ab. Der Bediener sah immer noch die Angabe “5.000 kg” auf dem Typenschild, aber in meinen Händen fühlte sich diese Maschine je nach Reichweite ab 4.000 kg riskant an.

Meiner Erfahrung nach betreiben viele Bauunternehmer ihre Maschinen weit über das dritte Jahr hinaus, ohne strenge Wartungsintervalle einzuhalten. Ich habe in Brasilien eine Maschine mit einem Verschleiß der 15%-Buchse gesehen; bei niedrigen Auslegerwinkeln und unter Last klappert sie vielleicht kaum, aber bei maximaler Reichweite kann dieses Spiel mehrere Zentimeter zusätzliche Durchbiegung bedeuten. Das reicht aus, um von sicher zu grenzwertig zu kippen – insbesondere beim Heben schwerer Lasten wie Betonblöcken oder schweren Platten. Die Nennkapazität des Ingenieurs geht von festem, ebenem Boden, korrektem Reifendruck und einer fabrikneuen Struktur aus. Wenn Sie eines dieser Kriterien vernachlässigen, kann der eingebaute “Puffer” ohne Vorwarnung verschwinden.

Ich empfehle immer, die Inspektionen vor der Nutzung anzupassen, wenn Ihre Flotte altert. Wenn Sie regelmäßige Buchsenwechsel und Reifenprüfungen nicht dokumentieren können, seien Sie ehrlich und stufen Sie Ihre älteren Fahrzeuge in kritischen Bereichen herab. Ihre tatsächliche sichere Kapazität hängt von Ihrer Wartung ab – niemals nur von der Zahl auf dem Typenschild.

Wichtigste ErkenntnisDie Nennkapazität auf dem Typenschild eines Teleskopladers setzt eine ordnungsgemäße Wartung und minimalen Verschleiß voraus. Mit zunehmendem Alter der Maschinen oder bei mangelnder Wartung können Faktoren wie verschlissene Buchsen oder Reifen mit zu geringem Luftdruck die sicheren Hubgrenzen unbemerkt verringern. Bauunternehmer sollten ältere Maschinen regelmäßig überprüfen, warten und gegebenenfalls herabstufen, um die Sicherheit zu gewährleisten.

Wann ist die Nennkapazität eines Teleskopladers nur theoretisch (Teil 5)?

Die Nennkapazität eines Teleskopladers wird theoretisch, wenn die Planung auf Broschürendaten statt auf der Lasttabelle des Herstellers basiert. Die Werte in Broschüren fassen optimale Fälle zusammen, während Lasttabellen positionsabhängige Grenzwerte basierend auf Auslegerlänge, Winkel und Stabilisator- oder Anbaugerätekonfiguration angeben. Außendiensttechniker betonen, dass nur Lasttabellen die tatsächlichen Betriebsgrenzen widerspiegeln.

Das Wichtigste bei der Auswahl eines Teleskopladers für echte Hebearbeiten: Verlassen Sie sich niemals allein auf die Angaben zur Tragfähigkeit in der Broschüre. Die Zahlen in der Broschüre sehen beeindruckend aus – beispielsweise “4.000 kg bei 7 Metern” –, aber sie spiegeln perfekte Testbedingungen auf ebenem Boden wider, bei denen der Ausleger kaum ausgefahren ist und ein Standardanbaugerät verwendet wird. Die Realität, die ich auf Baustellen sehe, sieht anders aus. Sobald Sie den Ausleger ausfahren und weiter hinausreichen, sinkt die Nennkapazität stark. Die Lasttabelle, nicht das Marketingblatt, gibt Ihnen genau Auskunft darüber, wie viel Gewicht Sie bei jedem Auslegerwinkel, jeder Reichweite und jeder Höhe heben können.

Letzten Monat rief ein Bauleiter in Brasilien frustriert an, weil sein neuer “4-Tonnen”-Teleskoplader bei einer Dachausbauarbeiten am Rand stehen geblieben war. Ich fragte nach dem maximalen Palettengewicht, der Platzierungshöhe und der Auslegerverlängerung. Laut der Lasttabelle des Herstellers lag die sichere Tragfähigkeit bei einer Reichweite von 5,5 Metern und einer Höhe von 9 Metern unter 2.000 kg. Daher mussten sie in letzter Minute einen Kran mieten – was zwei zusätzliche Tage plus die Miete für die Ausrüstung kostete. Ich habe solche Fälle schon überall gesehen, von Dubai bis Kenia. Die Lasttabelle ist immer die einzige verlässliche Quelle.

Wenn Sie eine Maschine auswählen, planen Sie immer unter Berücksichtigung des ungünstigsten Falls – der schwersten Last, der größten Reichweite oder der höchsten Platzierung. Lesen Sie die Lasttabelle für genau diese Position durch, einschließlich des zu verwendenden Anbaugeräts. Ich empfehle, mindestens 20% Reservekapazität für unvorhergesehene Ereignisse auf der Baustelle einzuplanen: unebener Boden, Windböen oder etwas schwerere Lasten. Diese Reserve wandelt theoretische Spezifikationen in tägliche Arbeitszuverlässigkeit um und sorgt dafür, dass Ihre Hebepläne termingerecht umgesetzt werden können.

Wichtigste ErkenntnisVerwenden Sie bei der Dimensionierung von Teleskopladern für anspruchsvolle Hebearbeiten immer die Lasttabelle des Herstellers – nicht die Marketingbroschüren. Die Angaben in den Broschüren spiegeln die maximale theoretische Kapazität unter idealen Bedingungen wider, aber nur die Lasttabelle bietet eine zuverlässige Orientierung für den sicheren Betrieb unter realen Bedingungen bei unterschiedlichen Reichweiten, Höhen und Anbausituationen.

Wann ist die Nennkapazität eines Teleskopladers nur theoretisch (Teil 6)?

Die Nennkapazität eines Teleskopladers wird theoretisch, wenn wichtige Bedingungen von den OEM-Spezifikationen abweichen: erhebliche Auslegerverlängerung, nicht standardmäßige oder außermittige Lasten, schwere oder nicht standardmäßige Anbaugeräte, unebener oder geneigter Boden, Wind bei großen Lasten oder Lastbewegungen. In solchen Fällen spiegelt nur die Kombination aus Lasttabelle, Anbaugerätetabelle und Lastmomentanzeige die tatsächliche Sicherheitsgrenze wider.

Ich erhalte viele Anrufe von Baustellenleitern, die sich fragen, warum die “Nennkapazität” des Teleskopladers plötzlich eher wie eine Schätzung als wie eine feste Grenze erscheint. Wenn Sie unter idealen Bedingungen arbeiten – mit Standardgabeln, auf ebenem Boden und mit eingefahrenem Ausleger –, ist die vom Hersteller angegebene Zahl zuverlässig. Aber Baustellen entsprechen selten diesen Testbedingungen. Sobald Sie den Ausleger ausfahren, auf 12 Meter oder mehr ausdehnen oder eine lange, ungleichmäßige oder schwankende Last heben, entspricht die angegebene Zahl nicht mehr der Realität. Ein Bauunternehmer in Brasilien musste dies auf die harte Tour lernen: Er transportierte Metallträger bei starkem Küstenwind, der Ausleger war fast maximal ausgefahren, und die Lastmomentanzeige begann zu schrillen, noch bevor er die auf dem Typenschild angegebene Nennleistung von 70% erreicht hatte.

Wenn Ihr Untergrund nicht vollkommen eben ist (OEMs lassen in der Regel eine Neigung von weniger als 3° zu) oder Sie die Gabeln gegen eine schwere Schaufel oder einen längeren Ausleger ausgetauscht haben, müssen Sie die in der Tabelle angegebene Tragfähigkeit als theoretisches Maximum betrachten. Das Gleiche gilt, wenn der Untergrund weich oder geneigt ist oder wenn Sie ungewöhnlich geformte Paletten stapeln, die den Lastschwerpunkt über die Spezifikationen hinaus verschieben. In all diesen Fällen kann nur die Kombination aus Lasttabelle, korrekter Anbaugerätetabelle und Lastmomentanzeige, falls vorhanden, Aufschluss darüber geben, was tatsächlich sicher ist.

Aus meiner Erfahrung rate ich, jede Routinehebung mit 70–80% der Kapazität zu planen, die in der Lasttabelle für Ihre genaue Konfiguration angegeben ist. Eine Kapazität von 100% ist nur für Notfälle vorgesehen. Wenn Sie bei Ihrer täglichen Arbeit wiederholt über 80% hinausgehen, ist Ihre Maschine wahrscheinlich für die tatsächliche Aufgabe zu klein dimensioniert. Ich sage meinen Kunden immer: In der Praxis ist die Nennkapazität eine technische Angabe und keine Garantie.

Wichtigste ErkenntnisDie auf dem Typenschild angegebene Nennkapazität gilt nur unter idealen, vom Hersteller definierten Bedingungen. Bei realen Einsätzen mit erschwerenden Faktoren sollten Sie die in der Tabelle angegebene Kapazität immer als theoretisch betrachten und Hebevorgänge mit maximal 70–80 % des in der Tabelle angegebenen Werts planen, um eine praktische, wiederholbare Sicherheitsmarge zu gewährleisten.

Schlussfolgerung

Wir haben bereits darüber gesprochen, dass die Nennkapazität eines Teleskopladers nur ein Ausgangspunkt ist – sie wird unter idealen Testbedingungen berechnet und entspricht nicht den realen Gegebenheiten auf der Baustelle. Aus meiner eigenen Erfahrung sind die Teams, die produktiv bleiben, diejenigen, die die Lasttabelle als Leitfaden und nicht als Empfehlung betrachten. Lassen Sie Ihre Maschine nicht zu einem "Showroom-Helden, Baustellen-Null" werden – nehmen Sie den Auslegerwinkel, die Ausladung und die Bodenbedingungen immer ernst.

Wenn Sie sich nicht sicher sind, ob ein Modell Ihren tatsächlichen Hebeanforderungen entspricht, oder wenn Sie Informationen zum lokalen Ersatzteilsupport wünschen, wenden Sie sich einfach an mich – ich teile gerne meine praktischen Erfahrungen mit Ihnen. Jede Baustelle hat ihre eigenen Anforderungen, daher hängt die richtige Wahl von Ihren tatsächlichen Arbeitsbedingungen ab.
