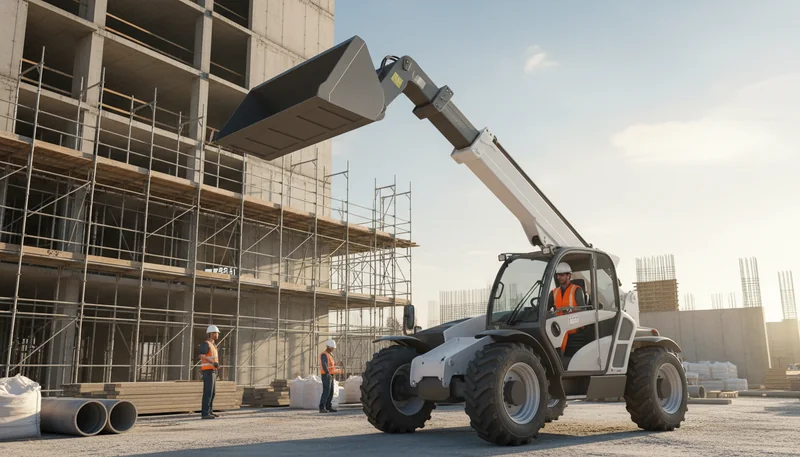

Was bedeutet “Auslegerwinkel” bei einem Teleskoplader? Leitfaden für den sicheren Betrieb

Vor kurzem habe ich in Vietnam eine Crew beobachtet, die sich über einen “45-Grad-Ausleger” gestritten hat, und jeder hatte eine andere Vorstellung davon, was das eigentlich bedeutet. Sie waren verwirrt, weil ihre Palettenladung den Teleskoplader fast zum Umkippen gebracht hätte, obwohl Lastdiagramm¹ und sagt, es sollte sicher sein.

Der Auslegerwinkel eines Teleskopladers ist der Winkel zwischen der Mittellinie des Auslegers und einer echten, waagerechten Referenzebene. In den meisten OEM-Lasttabellen und Auslegerwinkelanzeigen wird dieser Winkel “von der Horizontalen aus” (nicht “von der Vertikalen aus”) angegeben, sodass der Bediener die Auslegerposition an den richtigen Lastbereich anpassen kann. Zusammen mit der Auslegerausladung definiert der Auslegerwinkel den Arbeitsbereich der Maschine und beeinflusst die erreichbare Vorwärtsreichweite² und Hubhöhe für eine bestimmte Konfiguration.

Was ist der Auslegerwinkel bei einem Teleskoplader?

Der Auslegerwinkel eines Teleskopladers ist der in Grad gemessene Winkel zwischen der Mittellinie des Auslegers und einer horizontalen Referenzebene. Diese Konvention des “Winkels zur Horizontalen” wird häufig in OEM-Lasttabellen und Auslegerwinkelanzeigen verwendet, damit der Bediener die Auslegerposition an den richtigen Lastbereich anpassen kann.

Die meisten Bediener erkennen erst, wie wichtig die Definition des Auslegerwinkels ist, wenn sie vor Ort eine falsch interpretierte Lasttabelle sehen. Ich habe dies bei einem Projekt in Dubai erlebt, wo eine Crew von “60 Grad von der Vertikalen” sprach, während die Lasttabelle den Auslegerwinkel streng von der Horizontalen aus definierte – ein großer Unterschied in der tatsächlichen Auslegerposition. Bei den meisten Geländestaplern bedeutet ein Auslegerwinkel von 0°, dass der Ausleger auf gleicher Höhe mit dem Boden ist, wobei die maximale Auslegerhöhe in der Regel etwa 65–70° beträgt. Bestimmte Anwendungen, wie z. B. das Beladen unterhalb der Bodenhöhe, können auch begrenzte negative Auslegerwinkel erfordern, die je nach Modell oft bis zu etwa −4° betragen.

Der entscheidende Punkt ist folgender: Lastdiagramme für Teleskoplader, Auslegerwinkelanzeigen und elektronische Sicherheitssysteme beziehen sich alle auf den Auslegerwinkel aus einer tatsächlichen horizontalen Ebene. Der Winkel wird durch die Ausrichtung des Auslegers relativ zum ebenen Boden definiert, nicht relativ zur Kabine, zum Fahrgestell oder zu einer vertikalen Referenz. Die Vermischung dieser Definitionen kann dazu führen, dass Bediener glauben, ein Hub liege innerhalb der Nennwerte, obwohl dies nicht der Fall ist, was das Risiko einer Überlastung oder Instabilität erheblich erhöht. Auch wenn manche Teams mit diesem Fehler davonkommen, ist das Verlassen auf die falsche Winkelreferenz ein häufiger Faktor bei Beinaheunfällen und Kippvorfällen.

Um die Vorschriften einzuhalten und sicher zu arbeiten, sollten Sie sich frühzeitig angewöhnen, den Auslegerwinkel als “Grad zur Horizontalen” zu lesen. Wenn Sie eine Anzeige von 48° sehen, bedeutet dies 48° über der Horizontalen – nicht über der Vertikalen. Ich empfehle, immer die physische Winkelmessung der Maschine zu überprüfen und mit der Lasttabelle abzugleichen. Die einheitliche Verwendung dieser Begriffe ist unverzichtbar – Verwirrung in diesem Bereich führt zu echten Risiken auf der Baustelle.

Wichtigste ErkenntnisDer Auslegerwinkel wird immer von der Horizontalen aus gemessen, nicht von der Vertikalen oder vom Rahmen des Teleskopladers. Ein Missverständnis dieser Definition kann zu schwerwiegenden Fehlern in der Lasttabelle und zu unsicheren Hebevorgängen führen. Die Sicherstellung, dass alle Bediener die korrekte Terminologie verwenden, ist für einen sicheren und vorschriftsmäßigen Betrieb des Teleskopladers von entscheidender Bedeutung.

Wie wirkt sich der Auslegerwinkel auf Reichweite und Höhe aus?

Der Auslegerwinkel eines Teleskopladers bestimmt direkt die Reichweite und Hubhöhe bei einer bestimmten Auslegerlänge. Niedrige Auslegerwinkel maximieren die Reichweite nach vorne, begrenzen jedoch die vertikale Höhe, mittlere Winkel sorgen für ein Gleichgewicht zwischen beiden, und hohe Winkel bieten maximale Hubhöhe bei reduzierter Reichweite. Die Aufgabenplanung sollte sich an diesen Winkelbereichen orientieren.

Ich möchte Ihnen einen wichtigen Punkt zu den Auslegerwinkeln von Teleskopladern mitteilen, der auf fast jeder großen Baustelle zum Tragen kommt. Der Auslegerwinkel ist einer der wichtigsten Faktoren, der bestimmt, wo eine Last tatsächlich platziert werden kann, unabhängig davon, was in den technischen Daten zu maximaler Reichweite oder Hubhöhe angegeben ist.

Bei einem Lagerhausprojekt in Kasachstan im letzten Jahr arbeitete ich mit einer Crew zusammen, die Isolierplatten mit einem 4-Tonnen-Teleskoplader mit einem Nennausleger von 17 Metern transportierte. Bei flachen Auslegerwinkeln – etwa 10° bis 20° – konnte die Maschine eine beträchtliche Reichweite nach vorne erzielen und näherte sich den in der Lasttabelle angegebenen Grenzwerten. Die vertikale Hubkraft war jedoch minimal und oft nicht ausreichend, um Gerüste oder Umfassungsmauern zu überwinden. Diese Einstellung mit flachem Winkel eignete sich gut zum Beladen von Lkw auf Straßenhöhe, jedoch nicht zum Platzieren von Materialien auf erhöhten Strukturen.

Als derselbe Ausleger in einen mittleren Winkelbereich – etwa 35° bis 45° – angehoben wurde, veränderte sich der Arbeitsbereich merklich. Die Reichweite nach vorne verringerte sich, aber die nutzbare Hubhöhe nahm erheblich zu, sodass Materialien auf Decks oder Plattformen im zweiten Stock platziert werden konnten. In diesem mittleren Winkelbereich werden viele gängige Bauarbeiten, wie das Verlegen von Ziegeln oder Blöcken auf erhöhten Platten, typischerweise durchgeführt.

Bei steilen Auslegerwinkeln, die je nach Modell oft bis zu 65°–70° betragen, erreicht der Teleskoplader seine maximale Hubhöhe. In dieser Konfiguration ist die Reichweite nach vorne begrenzt – oft nur wenige Meter –, aber der vertikale Zugang wird maximiert. Dies eignet sich gut für Aufgaben wie das Entleeren in hohe Trichter, die sich in der Nähe der Maschine befinden, oder das Entladen in beengte Gruben, in denen die Höhe wichtiger ist als die Reichweite.

Das Wichtigste ist, dass der Auslegerwinkel immer einen Kompromiss zwischen Reichweite und Höhe darstellt. Bediener sollten Hebevorgänge auf der Grundlage des für die jeweilige Aufgabe tatsächlich erforderlichen Arbeitswinkels planen, anstatt sich ausschließlich auf die angegebenen maximalen Reichweiten- oder Hubhöhenwerte zu verlassen.

Wichtigste ErkenntnisDie Auswahl des Auslegerwinkels bestimmt, ob ein Teleskoplader bei gleicher Auslegerlänge eine größere Reichweite nach vorne oder eine größere Hubhöhe erreicht. Der Bediener sollte die Lasttabelle für jeden Winkelbereich konsultieren und sicherstellen, dass der Arbeitsbereich der gewählten Ausrüstung den erwarteten Betriebsanforderungen entspricht und nicht nur den angegebenen Spezifikationen.

Wie wirkt sich der Auslegerwinkel auf die Tragfähigkeit aus?

Der Auslegerwinkel wirkt sich direkt auf die sichere Tragfähigkeit eines Teleskopladers aus. Wenn der Auslegerwinkel kleiner wird (horizontaler), entfernt sich die Last weiter von der Vorderachse, wodurch sich die Nennkapazität aufgrund des erhöhten Kipprisikos stark verringert. Größere Auslegerwinkel (vertikaler) verbessern die Vorwärtsstabilität, ermöglichen jedoch nur bei kürzeren Reichweiten höhere Lasten. Die genauen Kapazitäten entnehmen Sie bitte immer der Lasttabelle.

Bei der Diskussion über die Tragfähigkeit von Teleskopladern ist der Auslegerwinkel nicht nur ein technisches Detail, sondern einer der wichtigsten Faktoren, die die Stabilität und die Kippgefahr beeinflussen. Viele Käufer konzentrieren sich auf die angegebene “Nennkapazität”, aber die tatsächliche Sicherheitsgrenze variiert erheblich je nach Auslegerwinkel und Reichweite.

Bei geringeren Auslegerwinkeln (näher an der Horizontalen) bewegt sich die Last weiter von der Vorderachse nach vorne, wodurch sich die Hebelwirkung erhöht und der Schwerpunkt in Richtung der Kippachse an den Vorderrädern verlagert. Infolgedessen kann die Tragfähigkeit mit zunehmender Reichweite stark abnehmen. Ein Hub, der bei minimaler Reichweite sicher ist, kann bei ausgefahrenem Ausleger auf deutlich unter die Hälfte des Nennwerts sinken.

Ich habe dies deutlich bei einem Industrieprojekt in Peru, wo ein Bauunternehmer leichte Stahldachplatten verlegte. Die Mannschaft verwendete einen 4-Tonnen-Teleskoplader mit einem Nennausleger von 17 Metern und ging davon aus, dass dieser bei einer Reichweite von etwa 9 Metern problemlos etwa 2.000 kg heben könnte. Bei einem Auslegerwinkel von etwa 35° zur Horizontalen zeigte die Lasttabelle jedoch eine zulässige Tragfähigkeit von eher 1.100–1.200 kg, je nach Anbaugerät und Einrichtung. Der Vorarbeiter hatte sich auf die Bezeichnung “4-Tonnen-Klasse” statt auf die Tabelle verlassen, und die Maschine geriet während der Positionierung fast in eine Vorwärtsinstabilität.

Die Lehre ist in allen Regionen dieselbe: Die Spezifikation, die wirklich zählt, ist die Modell- und Befestigungsspezifische Belastungstabelle, verwendet auf ebenem Boden und mit dem für die Aufgabe erforderlichen tatsächlichen Auslegerwinkel und Auslegerreichweite. Die in der Broschüre angegebenen maximalen Kapazitätswerte sind Referenzwerte – keine Arbeitsgrenzen. Überprüfen Sie vor dem Heben immer die tatsächlichen Werte für Ihre Betriebsposition.

Wichtigste ErkenntnisDer Neigungswinkel, die Reichweite und die Lastposition bestimmen gemeinsam die sichere Tragfähigkeit eines Teleskopladers – es gibt keinen allgemeingültigen Wert. Verlassen Sie sich immer auf modellspezifische Lasttabellen und nicht auf Marketingaussagen, da bereits kleine Änderungen des Neigungswinkels die Stabilität und die zulässige Last erheblich verändern können. Fehleinschätzungen können zu Kippgefahren führen.

Wie wird der Auslegerwinkel in Lasttabellen verwendet?

Die Lasttabellen für Teleskoplader berücksichtigen den Auslegerwinkel in ihren Kapazitätsangaben, die in der Regel als Winkelskalen oder -bänder neben Reichweite und Ausladung angezeigt werden. Die Bediener müssen für jeden Auftrag den angegebenen Auslegerwinkel berücksichtigen, um sicherzustellen, dass die angegebene Nennkapazität gilt. Ein flacherer Winkel als in der Tabelle angegeben führt immer zu einer Verringerung der Kapazität und erhöht das Risiko.

Der größte Fehler, den ich beobachte, ist, dass Bediener sich bei der Beurteilung des Auslegerwinkels auf ihr “gutes Gefühl” verlassen. Dieser Ansatz ist riskant – der Auslegerwinkel ist keine visuelle Schätzung, sondern eine grundlegende Eingabe, die in den Lasttabellen für Teleskoplader verwendet wird.

Jede in einer Lasttabelle angegebene Nennkapazität ist an eine bestimmte Kombination aus Auslegerwinkel, Auslegerausladung und Lastschwerpunkt gebunden. Wenn Sie beispielsweise bei einer Hubhöhe von etwa 12 Metern und einer Reichweite von etwa 7 Metern arbeiten, liegt der anwendbare Tragfähigkeitsbereich in vielen Lastdiagrammen innerhalb eines definierten Auslegerwinkelbereichs – häufig im mittleren 30°-Bereich. Wenn der Ausleger flacher als dieser Bereich eingestellt ist, selbst wenn es nur um wenige Grad ist, kann die effektive Tragfähigkeit um mehrere hundert Kilogramm sinken.

Aus diesem Grund sind kleine Winkelunterschiede bei großer Reichweite so wichtig. Eine Konfiguration, die nur geringfügig flacher erscheint, kann die Last weiter vor die Vorderachse verlagern, wodurch sich die Hebelwirkung erhöht und die sichere Arbeitslast schnell verringert. Ohne den tatsächlichen Auslegerwinkel anhand der Lasttabelle zu überprüfen, können Bediener unwissentlich die Nennwerte überschreiten – auch wenn aus der Kabine heraus alles “akzeptabel aussieht”.

Ich habe Projekte in Kasachstan gesehen, die einen halben Tag lang ins Stocken geraten sind, weil ein Bediener diese Überprüfung übersprungen und die Maschine in einem falschen Winkel überlastet hat.

So bringe ich den Crews bei, den Auslegerwinkel anhand der Lasttabelle zu überprüfen:

• Definieren Sie Ihre Aufgabe: Welche Hubhöhe, Reichweite und Tragkraft benötigen Sie?
• Finde diese ZoneÜberprüfen Sie das Lastdiagramm auf den Arbeitspunkt oder den Winkelbereich, der diese Angaben abdeckt.
• Passende Verlängerung und WinkelStellen Sie Ihre Auslegerverlängerung auf die richtige Zone ein – diese ist häufig durch Farben oder Buchstaben auf dem Ausleger selbst gekennzeichnet.
• Im Führerhaus überprüfenVerwenden Sie Ihre Auslegerwinkelanzeige³ sich an den aufgezeichneten Winkel anzupassen oder sicher innerhalb des zulässigen Bereichs zu bleiben.

Wenn Ihr tatsächlicher Auslegerwinkel flacher ist als in der Tabelle angegeben, sinkt die Kapazität rapide. Selbst eine Abweichung von 2–3 Grad macht sich bei großer Reichweite bemerkbar.

Wichtigste Erkenntnis: Teleskopladerfahrer müssen während des Betriebs stets den in der Lasttabelle angegebenen Auslegerwinkel mit dem tatsächlichen Auslegerwinkel abgleichen. Werden diese Bedingungen nicht eingehalten, kann dies zu einer erheblichen Verringerung der Nennkapazität führen und Sicherheitsrisiken mit sich bringen. Die genaue Verwendung des Auslegerwinkels gewährleistet ein sicheres Heben innerhalb der getesteten Grenzen.

Was ist ein Teleskoplader-Auslegerwinkelanzeiger?

Ein Teleskoplader-Auslegerwinkelanzeiger zeigt den Winkel des Auslegers in Echtzeit an, wobei eine pendelartige Anzeige oder eine elektronische Anzeige verwendet wird, die vom Fahrerplatz aus ablesbar ist. Seine Hauptfunktion besteht darin, den tatsächlichen Auslegerwinkel an die Lasttabelle anzupassen, wodurch Schätzfehler reduziert und die Sicherheit beim Heben verbessert werden.

Um ehrlich zu sein, habe ich schon zu oft gesehen, dass Bediener versuchen, den Auslegerwinkel “mit dem Auge” zu schätzen, anstatt sich auf einen geeigneten Indikator zu verlassen. Das ist eine Abkürzung mit realen Konsequenzen – insbesondere, wenn Sie an einem Standort arbeiten, an dem nur ein geringer Spielraum zwischen Nennkapazität und Kippgrenze besteht. Der Auslegerwinkelanzeiger ist Ihr Bezugspunkt. Er zeigt den genauen Winkel zwischen Ausleger und Fahrgestell an, den Sie dann mit der Lasttabelle vergleichen. Ohne diesen Anzeiger können Sie im Grunde nur raten, wo die sicheren Grenzen liegen.

Letztes Jahr habe ich in Dubai bei einem Hochhausprojekt beraten, bei dem mehrere 4-Tonnen-Teleskoplader mit einer Reichweite von 17 Metern zum Einsatz kamen. Der Kunde beschwerte sich über uneinheitliche Hebeergebnisse. Als ich vor Ort war, hatten zwei der Maschinen beschädigte Pendelvorrichtungen. Auslegerwinkelanzeiger⁴– Die Anzeigen waren entweder klebrig oder bei direkter Sonneneinstrahlung kaum lesbar. Die Bediener konnten die Auslegerwinkel nicht ohne Weiteres mit der Lasttabelle abgleichen, sodass sie in der Hälfte der Fälle entweder leichtere Lasten als nötig versuchten oder die Grenzen ausloteten, ohne sich dessen bewusst zu sein. Bei einem Beinaheunfall handelte es sich um eine Ladung Stahlgitter in 14 Metern Höhe – sie konnten ein Umkippen nur knapp vermeiden, da der Winkel um wenige Grad abweichte.

Das Wichtigste ist: Die Sicherheitsstandards verlangen, dass die Auslegerwinkelanzeige von der normalen Betriebsposition aus ablesbar ist. Bei mechanischen Anzeigen sollten Sie auf eine gleichmäßige Nadelbewegung achten. Bei elektronischen Versionen sollten Sie sowohl die Bildschirmhelligkeit als auch die Reaktionsfähigkeit des Sensors überprüfen. Ich empfehle immer, dies zu überprüfen, bevor Sie einen Mietvertrag unterzeichnen oder einen Kauf tätigen. Wenn Sie den Auslegerwinkel nicht klar erkennen können – insbesondere bei Tageslicht –, überlassen Sie einen wichtigen Sicherheitsfaktor dem Zufall. Dieses Risiko würde ich niemals eingehen.

Wichtigste Erkenntnis: Vergewissern Sie sich vor dem Betrieb eines Teleskopladers immer, dass eine gut sichtbare, reibungslos funktionierende Auslegerwinkelanzeige vorhanden ist. Das Verlassen auf visuelle Schätzungen anstelle von präzisen Instrumenten erhöht das Risiko von Fehlern bei der Verwendung der Lasttabelle und von Kippunfällen erheblich und beeinträchtigt sowohl die Sicherheit als auch die Betriebseffizienz.

Wie funktionieren Teleskoplader-Auslegerwinkelsensoren?

Moderne Teleskoplader verwenden elektronische Auslegerwinkelsensoren als Teil eines Lastmomentanzeigesystem⁵ zur kontinuierlichen Überwachung der Maschinenstabilität. Diese Sensoren erfassen die Position des Auslegers und geben anhand der Daten zu Auslegerausladung und Last präzise Warnungen aus, wenn Stabilitätsgrenzen erreicht werden. Oftmals lösen sie Alarme oder automatische Funktionsabschaltungen aus, um unsichere Betriebszustände und Umkippen zu verhindern.

Im vergangenen Monat fragte ein Bauunternehmer in Dubai, warum sein brandneuer 4-Tonnen-Teleskoplader immer wieder abschaltete, wenn der Ausleger niedrig und vollständig ausgefahren war. Die Antwort war, dass der Auslegerwinkelsensor aktiv wurde, um die Maschine stabil zu halten. Der Sensor überwacht kontinuierlich den tatsächlichen Auslegerwinkel – wie steil oder flach er ist – und leitet diese Daten an das Lastmomentanzeigesystem weiter. Wenn Sie den Ausleger fast bis zur Horizontalen ausfahren, können selbst kleine Verschiebungen dazu führen, dass eine Maschine ihre sichere Arbeitsgrenze überschreitet.

Meiner Erfahrung nach sind diese Sensoren nur so nützlich wie ihre Genauigkeit. Ich habe gesehen, wie ein Auftrag in Kasachstan schiefging, weil ein billiger Sensor den Auslegerwinkel um nur wenige Grad falsch gemessen hatte. Bei einer Ausladung von 15 Metern bedeutete dieser “kleine” Fehler, dass versucht wurde, 1.100 kg zu heben, obwohl die sichere Last nur etwa 900 kg betrug. Das Ergebnis? Der Maschinenalarm wurde auf halbem Weg ausgelöst, wodurch die Hydraulik blockiert und die Arbeit unterbrochen wurde. Es hätte noch viel schlimmer kommen können – ein Umkippen hätte nicht nur die Maschine beschädigt, sondern auch Verletzungsgefahr und erhebliche Ausfallzeiten mit sich gebracht.

Die Sache ist die: Hochwertige Sensoren in Verbindung mit klaren Warnmeldungen im Fahrerhaus machen das Leben sicherer und berechenbarer. Gute Systeme blinken, geben akustische Signale ab und stoppen sogar die Bewegung, bevor Sie die Grenze überschreiten. Ich sage meinen Kunden immer, sie sollen überprüfen, ob ihr Teleskoplader Echtzeit-Winkel- und Lastdaten anzeigt und nicht nur “rote Warnleuchten”. Wenn Sie täglich auf diese Maschine angewiesen sind, sind die zusätzlichen Kosten für bessere Sensoren nichts im Vergleich zu den Störungen, die durch einen Stabilitätsunfall verursacht werden.

Wichtigste Erkenntnis: Die Neigungswinkelsensoren von Teleskopladern sind wichtige Sicherheitskomponenten, die direkt mit den Lastmanagementsystemen verbunden sind. Geringfügige Fehler bei der Winkelerfassung bei großer Reichweite können zu kostspieligen Unfällen führen. Hochwertige Sensoren und klare Warnmeldungen im Fahrerhaus tragen dazu bei, Umkippen zu verhindern, die Bediener zu schützen und teure Ausfallzeiten der Geräte zu reduzieren.

Welcher Auslegerwinkelbereich beeinflusst den Einsatz von Teleskopladern?

Der Auslegerwinkelbereich bei Teleskopladern reicht in der Regel von etwa −4° (unterhalb der Horizontalen) bis +65–70° und bestimmt direkt die nutzbare Reichweite, die Auskipphöhe und die Stabilität. Am besten ist es, die Lasttabelle jedes Modells anhand der tatsächlichen Winkel und Reichweiten zu bewerten, die für bestimmte Aufgaben vor Ort erforderlich sind, und nicht nur anhand der maximalen Höhe oder Reichweite.

Meiner Erfahrung nach konzentrieren sich Käufer oft auf die maximale Hubhöhe, übersehen dabei jedoch, wie sehr der Auslegerwinkel die tägliche Arbeit beeinflusst. Ich habe mit einem Team in Kasachstan zusammengearbeitet, das sich für einen beliebten 4-Tonnen-Teleskoplader mit einer Reichweite von 18 Metern entschieden hatte, in der Erwartung, dass damit Blöcke von der Straße aus auf eine Platte im dritten Stock gesetzt werden könnten. Vor Ort erfolgten die meisten Hebevorgänge mit einem flachen Auslegerwinkel von 15 bis 30 Grad, also nicht vollständig vertikal. Bei diesen Winkeln sank die Nennkapazität der Maschine unter 1.100 kg. Das war ein Problem, da ihre Blöcke regelmäßig 1.300 kg pro Palette wogen. Der entscheidende Punkt? Der Auslegerwinkel Nutzbarer Winkelbereich– nicht nur die maximale Höhe – bestimmt direkt, welche Arbeiten ein Teleskoplader sicher ausführen kann. Die Möglichkeit, den Ausleger um einige Grad unter die Horizontale (−4°) abzusenken, erleichtert das Beladen von Lkw, das Entleeren auf den Boden und das Beschicken von Mischern erheblich. Am anderen Ende kommt ein Winkel von 65–70° zum Tragen, wenn Sie die höchste Entleerungshöhe oder einen geringen Platzbedarf benötigen. Die schwierigsten Bewegungen – wie das Platzieren von Lasten mit großer Reichweite über Hindernissen – finden jedoch im mittleren Winkelbereich statt.

Hier ist ein Vergleich anhand von Aufgaben:

Auslegerwinkelbereich	Wichtige Aufgaben	Typischer Kapazitätsabfall	Auswirkungen auf den Betrieb
−4 °C bis 0 °C (unterhalb des Niveaus)	LKW beladen, in Mischer schieben	Minderjährig (10–15%)	Besserer Zugang auf Bodenhöhe
10°–35° (flach/mittel)	Über Platten hinwegreichen, Aufzüge von Etage zu Etage	Erheblich (30–60%)	Höchste Anforderungen an die Stabilität
60°–70° (steil)	Maximale Höhe Kippvorrichtungen, vertikale Hebevorrichtungen	Geringste Kapazität	Erforderlich für Arbeiten an hohen Gebäuden

Wichtigste ErkenntnisDer Auslegerwinkelbereich beeinflusst, welche Aufgaben ein Teleskoplader sicher und effizient ausführen kann. Vergleichen Sie die Modelle immer anhand der Lasttabelle mit den tatsächlichen Winkeln und Reichweiten, die für die geplante Arbeit erforderlich sind, da die maximale Hubhöhe allein keine Garantie für eine bessere Leistung oder Stabilität ist.

Wie überprüft man die Neigungswinkelanzeigen eines Teleskopladers?

Die Auslegerwinkelanzeigen an Teleskopladern müssen gemäß der Bedienungsanleitung bei vollständig abgesenktem Ausleger (nahe 0°) und vollständig angehobenem Ausleger (nahe dem Nennmaximum, z. B. 68–70°) überprüft werden. Elektronische Sensoren müssen regelmäßig kalibriert werden. Überprüfen Sie die Sensorhalterungen, Verbindungen und Verkabelungen auf Lockerheit, Korrosion oder Beschädigungen, um ungenaue Messwerte und Betriebsrisiken zu vermeiden.

Ich möchte Ihnen etwas Wichtiges über die Überprüfung der Auslegerwinkelanzeigen von Teleskopladern mitteilen – dies ist ein Detail, das auf zu vielen Baustellen übersehen wird. Wenn Sie zuverlässiges Heben und einen sicheren Betrieb wünschen, beginnen Sie immer mit einer Funktionsprüfung an beiden Bewegungsendpunkten. Das bedeutet, dass Sie den Ausleger vollständig absenken, bis er waagerecht ist, überprüfen, ob die Anzeige nahe 0° anzeigt, und ihn dann vollständig anheben – die meisten Modelle erreichen maximal etwa 68–70° – und überprüfen, ob der angezeigte Wert mit dem in der Bedienungsanleitung angegebenen Wert übereinstimmt. Ich habe Baustellen in Kasachstan gesehen, auf denen Techniker diesen Schritt übersprungen haben, was dazu führte, dass die Bediener mit Lasttabellen arbeiteten, die einfach nicht mit der tatsächlichen Position des Auslegers übereinstimmten. Das ist ein Risiko, das niemand bei einer arbeitsreichen Tätigkeit eingehen möchte. Bei elektronischen Sensoren sollten Sie noch einen Schritt weiter gehen. Ich empfehle Ihnen, Ihren Dienstleister zu bitten, die Anzeige mit einem unabhängigen Neigungsmesser zu überprüfen, der direkt am Ausleger angebracht ist. So können versteckte Kalibrierungsfehler entdeckt werden – insbesondere bei Maschinen, die lange Tage in Staub oder Regen im Einsatz sind. Im vergangenen Sommer bemerkte ein Kunde in Kenia zufällige Warntöne bei einem 14-Meter-Modell. Wir stellten fest, dass die Sensorverkabelung nach einer Regenzeit korrodiert war. Dieses kleine Problem führte zu falschen Messwerten und zum Abschalten der Hebevorrichtung, obwohl die Maschine stabil war. Überprüfen Sie immer die Sensorhalterungen, Verbindungen und alle Kabel auf Lockerheit oder Korrosion. Eine abgenutzte Verbindung oder ein paar lose Schrauben können zu Fehlern von mehreren Grad führen – und das reicht aus, um den Lastmomentanzeiger auszulösen oder, schlimmer noch, versehentlich einen unsicheren Hub zuzulassen.

Wichtigste ErkenntnisÜberprüfen Sie regelmäßig die Genauigkeit der Auslegerwinkelanzeigen des Teleskopladers in der vollständig abgesenkten und angehobenen Position und stellen Sie sicher, dass die elektronischen Systeme kalibriert sind. Beschädigte oder falsch ausgerichtete Anzeigen können die Sicherheit und Produktivität beim Heben beeinträchtigen. Befolgen Sie stets die Herstellerrichtlinien zu Inspektionsintervallen und Wartungsverfahren.

Wie wirkt sich der Auslegerwinkel auf die Sicherheit von Teleskopladern aus?

Der Auslegerwinkel, gemessen von der Horizontalen, wirkt sich direkt aus auf Nennkapazität des Teleskopladers⁶. Wenn der Neigungswinkel abnimmt (sich verflacht) und die Ausladung zunimmt, verringert sich die Tragfähigkeit, wodurch das Risiko der Instabilität steigt. Die Bediener entwickeln ein Gespür für sichere Neigungswinkel durch begleitete Übungen mit Testlasten und durch die Verwendung wiederholbarer Winkeleinstellungen für wiederkehrende Aufgaben.

Ich möchte Ihnen etwas Wichtiges über den Auslegerwinkel mitteilen, das meiner Meinung nach auf Baustellen oft missverstanden wird, insbesondere von neuen Bedienern. Der Auslegerwinkel – gemessen von einem perfekt ebenen Untergrund – bestimmt direkt, wie viel Gewicht Ihr Teleskoplader sicher heben kann und wie stabil sich die Maschine anfühlt. Wenn Sie den Ausleger näher an die Horizontale senken und ausfahren, sinkt die Nennkapazität rapide. Dies geschieht schneller, als die meisten Menschen erwarten. Mit einem 4-Tonnen-Teleskoplader mit 14 Metern Reichweite können Sie bei einem Winkel von 45° und halb ausgefahrenem Ausleger sicher 2.500 kg heben. Wenn Sie den Ausleger jedoch auf 20° absenken und auf 11 Meter ausfahren, sinkt die tatsächlich sichere Traglast möglicherweise auf nur 800 kg. Ich habe gesehen, wie Bauunternehmer in Malaysia davon überrascht wurden und ihre Maschine fast umkippten, als sie versuchten, eine Palette anzuheben, die bei einem steileren Winkel kein Risiko darstellte. Meiner Erfahrung nach gibt es keinen Ersatz für praktische, beaufsichtigte Schulungen mit Testlasten. Eine meiner Lieblingsübungen besteht darin, eine 1.000 kg schwere Palette auf ebenem Beton zu platzieren und den Bediener dann einen gleichmäßigen Auslegerwinkel – sagen wir 30° – beizubehalten und langsam bis zum Maximum auf der Tabelle auszufahren. Sobald diese Grenze erreicht ist, wiederholen Sie die Übung bei 40° und 20°. Die Bediener lernen durch Gefühl, wie schnell die Situation instabil wird, wenn der Ausleger flacher und weiter ausgefahren wird. Die Wiederholung dieser Übung unter Anleitung schafft ein echtes Gespür für Kapazität und Risiko, viel besser als jede Vorlesung im Klassenzimmer. Auf stark frequentierten Baustellen empfehle ich immer, wenn möglich einen “wiederholbaren” Auslegerwinkel und eine wiederholbare Ausfahrzone zu wählen.

Wichtigste ErkenntnisDas Verständnis und die regelmäßige Überprüfung des Auslegerwinkels sind für die Sicherheit von Teleskopladern von entscheidender Bedeutung, da die Tragfähigkeit bei geringeren Winkeln und größerer Reichweite stark abnimmt. Die Bediener sollten unter Aufsicht mit realen Lasten geschult werden und wiederholbare Auslegerwinkeleinstellungen verwenden, um bei jeder Arbeit korrekte und sichere Gewohnheiten zu festigen.

Schlussfolgerung

Wir haben uns angesehen, was “Auslegerwinkel” bei einem Teleskoplader wirklich bedeutet und warum es für einen sicheren Betrieb so wichtig ist, ihn von der Horizontalen aus zu messen. Meiner Erfahrung nach kann das Überspringen der Grundlagen oder die Verwendung falscher Begriffe im Zusammenhang mit Auslegerwinkeln zu dem führen, was ich als “3-Meter-toten Winkel” bezeichne – das scheint zwar nur eine Kleinigkeit zu sein, aber dieses kleine Missverständnis kann zu großen Problemen mit Lastdiagrammen oder der Sicherheit auf der Baustelle führen. Wenn Sie sich immer noch unsicher sind, wie Sie eine Lasttabelle lesen sollen oder welche Zahlen für Ihre Baustelle wichtig sind, helfe ich Ihnen gerne weiter. Kontaktieren Sie mich jederzeit – ich habe Teams in 20 Ländern unterstützt und weiß, wie verwirrend diese Details sein können. Jede Baustelle ist anders, wählen Sie also das, was Ihr Team sicher hält und Ihr Projekt voranbringt.
